L1

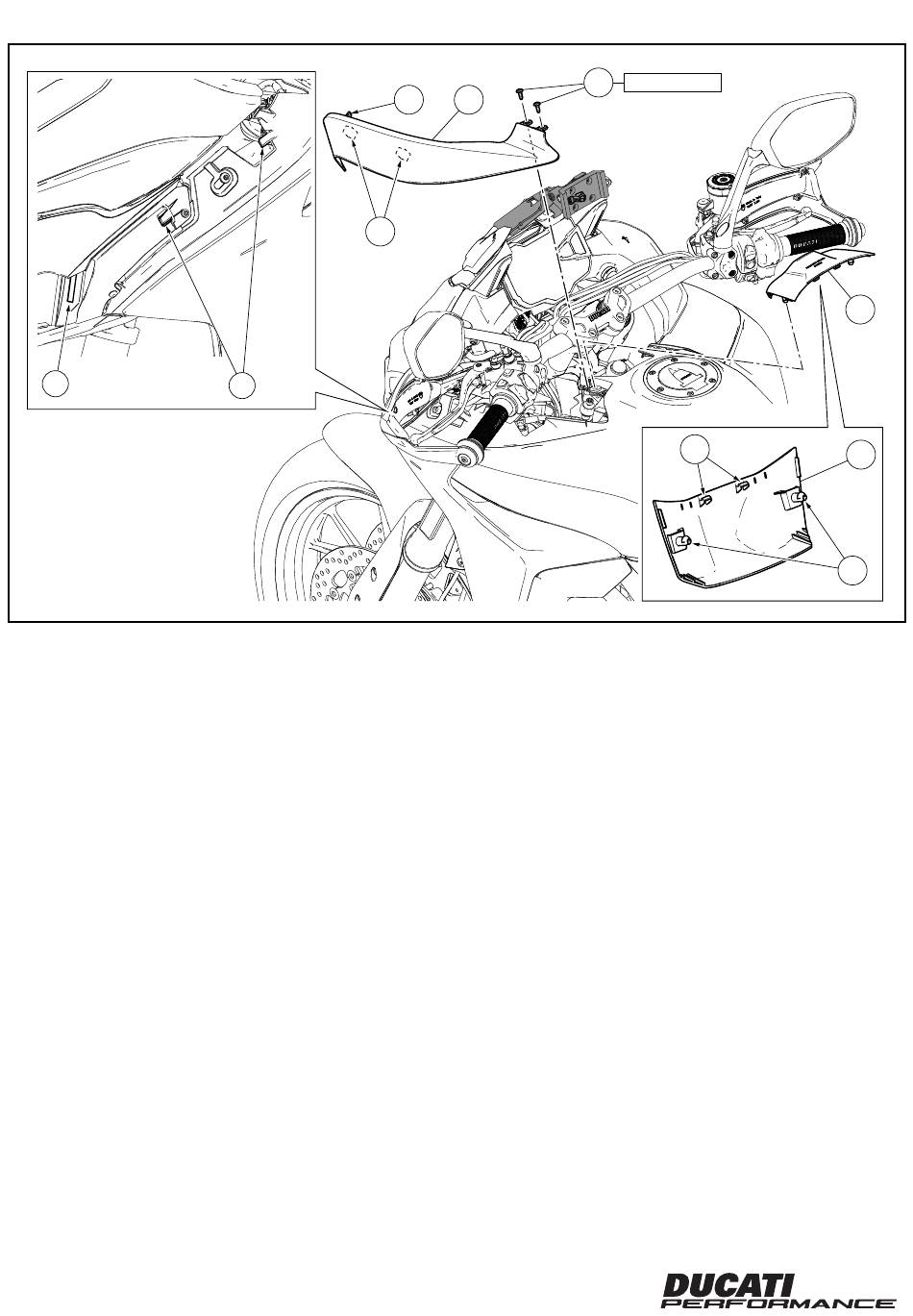

Montaje encanalador izquierdo
(versiones Multistrada 950 desde MY 19 / 1260)
Montar el encanalador lateral izquierdo (F) colocándolo en posi-
ción y desplazándolo primero hacia adelante y luego hacia atrás,
para que la lengüeta (F2) entre en el ojal (L1) y los pernos en U
(F3) en los dientes (L2). Fijar el encanalador lateral izquierdo (F)
introduciendo los 2 tornillos (F1). Ajustar los 2 tornillos (F1) al par
de apriete indicado.
Montaje cover bloque llave
(versiones Multistrada 950 desde MY 19 / 1260)
Volver a montar el cover conmutador (E) introduciendo los pernos
(E2) del cover en las gomas antivibrantes del depósito y presio-
nando en correspondencia de los dientes (E1) hasta que encastre.
28
28
F2
F3
L2
F1
F
左エアコンベヤーの取り付け
(Multistrada 950 (MY19 以降) / 1260 バージョン)
左サイドエアコンベヤー (F) を所定の位置に取り付けます。この
とき、エアコンベヤーをまず前方にスライドしてから後方にスラ
イドしてタブ (F2) を溝 (L1) に挿入し、クランプ (F3) をツメ
(L2) に挿入します。2 本のスクリュー (F1) を差し込み、左サイ
ドエアコンベヤー (F) を固定します。2 本のスクリュー (F1) を
規定のトルクで締め付けます。
キーブロックカバーの取り付け
(Multistrada 950 (MY19 以降) / 1260 バージョン)
スイッチカバー (E) のピン (E2) をタンク側の耐震ラバーに挿
入してカバーを取り付け、しっかりとはまるまでツメ (E1) の位
置を押します。
ISTR 838 / 01
2 Nm ± 10%
E1
E
E
E2
