Z1
1A

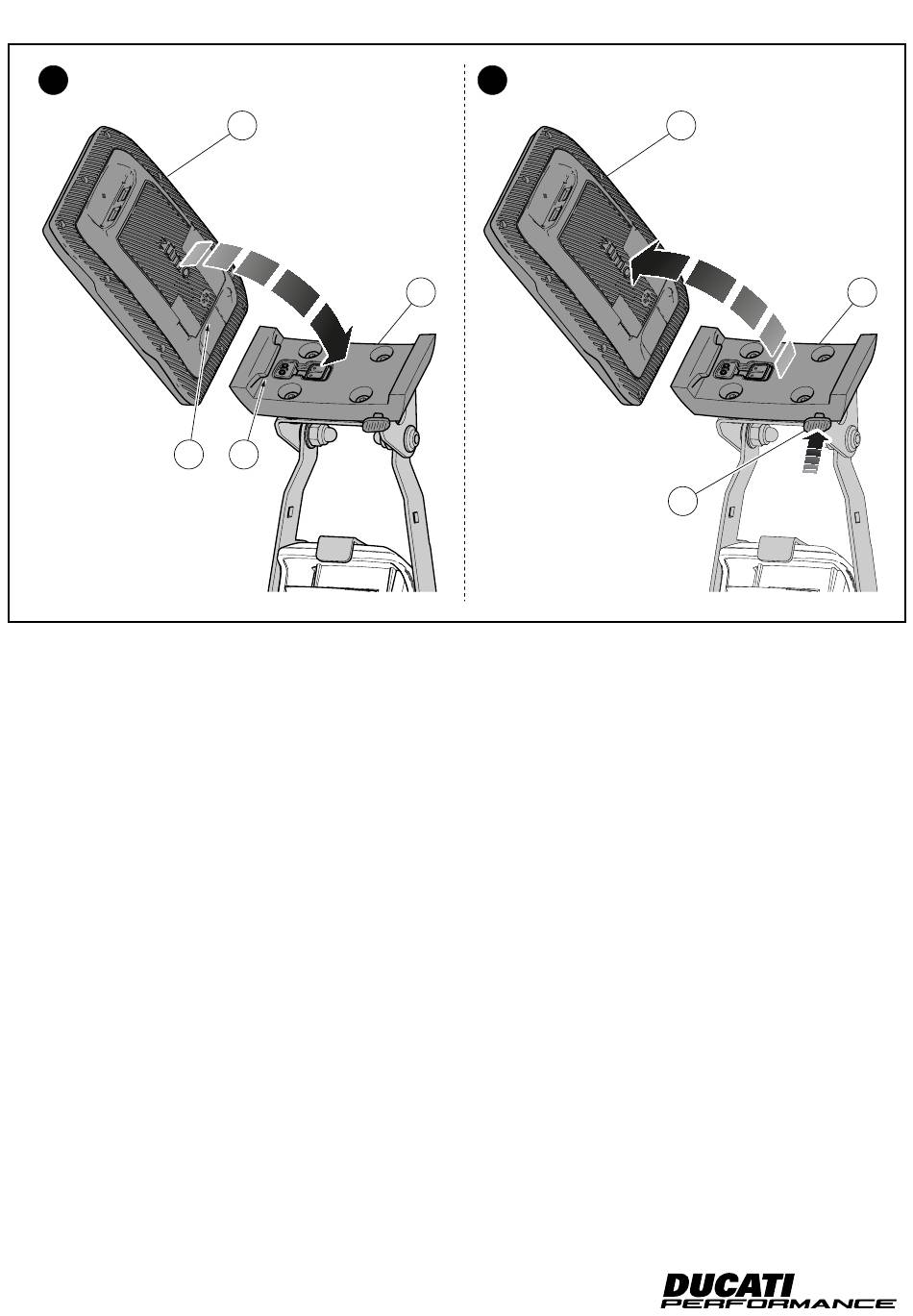

Montaggio e smontaggio navigatore
Montare il navigatore GPS (1) sul supporto (4), inserendo la cavità
(1A) , sul dente (4D). Premere la parte destra del navigatore GPS (1)
verso il supporto (4) in modo da bloccarlo come indicato in figura
(Z1). Per rimuove il navigatore GPS (1) dal supporto (4) , sostenere
in modo adeguado il navigatore GPS (1) e premere il pulsante di
estrazione (4E), posto sul lato inferiore del supporto (4), come in-
dicato in figura (Z2).
31
1
4D
Z2
4
Navigator installation and removal
Fit GPS navigator (1) to mount (4) by engaging the recess (1A) in
tooth (4D). Press GPS navigator RH side (1) onto mount (4) so as to
lock it as indicated in the figure (Z1). To remove the GPS navigator
(1) from support (4), duly support the GPS navigator (1) and press
release button (4E) on the lower side of mount (4) as indicated in
the figure (Z2).
ISTR 838 / 01
1
4E
4
