Important
Le kit système GPS comprend le kit support système GPS haut.
Important
Les composants du kit peuvent être soumis à des mises à jour ;
veuillez consulter le DCS (Dealer Communication System) pour des
informations toujours actualisées.

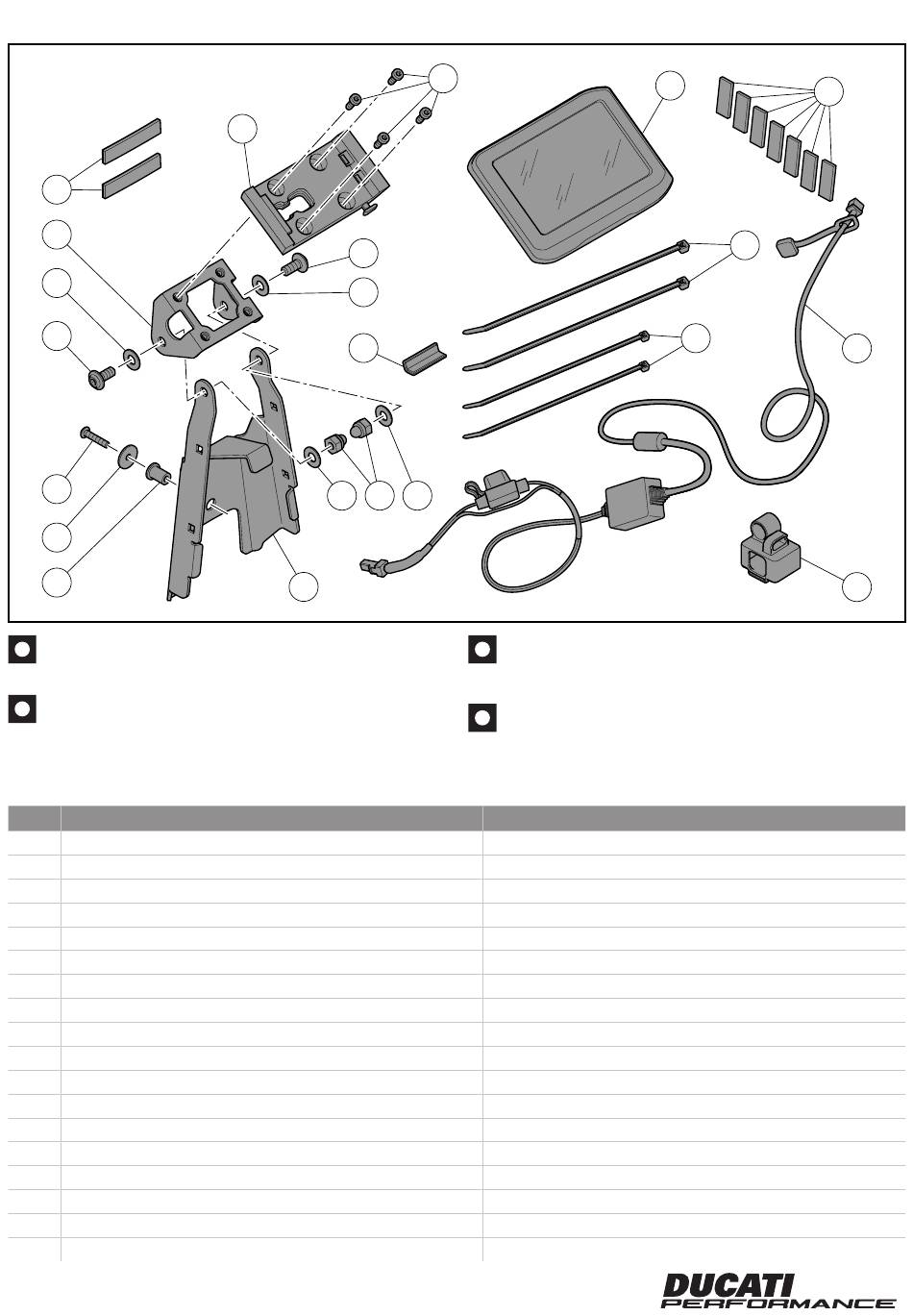

Pos. Dénomination
1
Système GPS complet
2
Câble d'alimentation
3
Support élastique
4
Fixation système GPS
5
Support système GPS
6
Bride de support système GPS
7
Vis TBHC M6X14
8
Rondelle
9
Vis M4x20
10
Rondelle
11
Bague insert-écrou Wellnut M4
12
Vis TCHCR M4X10
13
Collier serre-flex petit
14
Protection
15
Tampon autocollant long (L 50 mm - 2 in)
16
Tampon autocollant court (L 25 mm - 1 in)
17
Collier serre-flex grand
18
Écrou M6
2
2
4
7
8
14
8
18
5
12
8
Wichtig
Das Kit GPS-Navigationssystem umfasst auch das Kit hoher Halter
für Navigationssystem.
Wichtig
Die Bestandteile des Kits können Aktualisierungen unterliegen.
Lesen Sie stets die Angaben im DCS (Dealer Communication Sys-
tem), um Informationen zur Verfügung stehen zu haben, die im-
mer auf dem aktuellen Stand sind.
Bezeichnung
Komplettes Navigationssystem
Versorgungskabel
Elastischer Halter
Anschluss für Navigationssystem
Navigationssystemhalter
Stützbügel Navigationssystem
Linsenkopfschraube mit Innensechskant M6X14
Unterlegscheibe
Schraube M4x20
Unterlegscheibe
Wellnut-Buchse M4
Spezial-Zylinderschraube mit Innensechskant M4X10
Kurzer Kabelbinder
Schutz
Langes Klebepad (L 50 mm - 2 in)
Kurzes Klebepad (L 25 mm - 1 in)
Langer Kabelbinder
Mutter M6
ISTR 838 / 01
