3 Nm ± 10%
A1
A1
3 Nm ± 10%

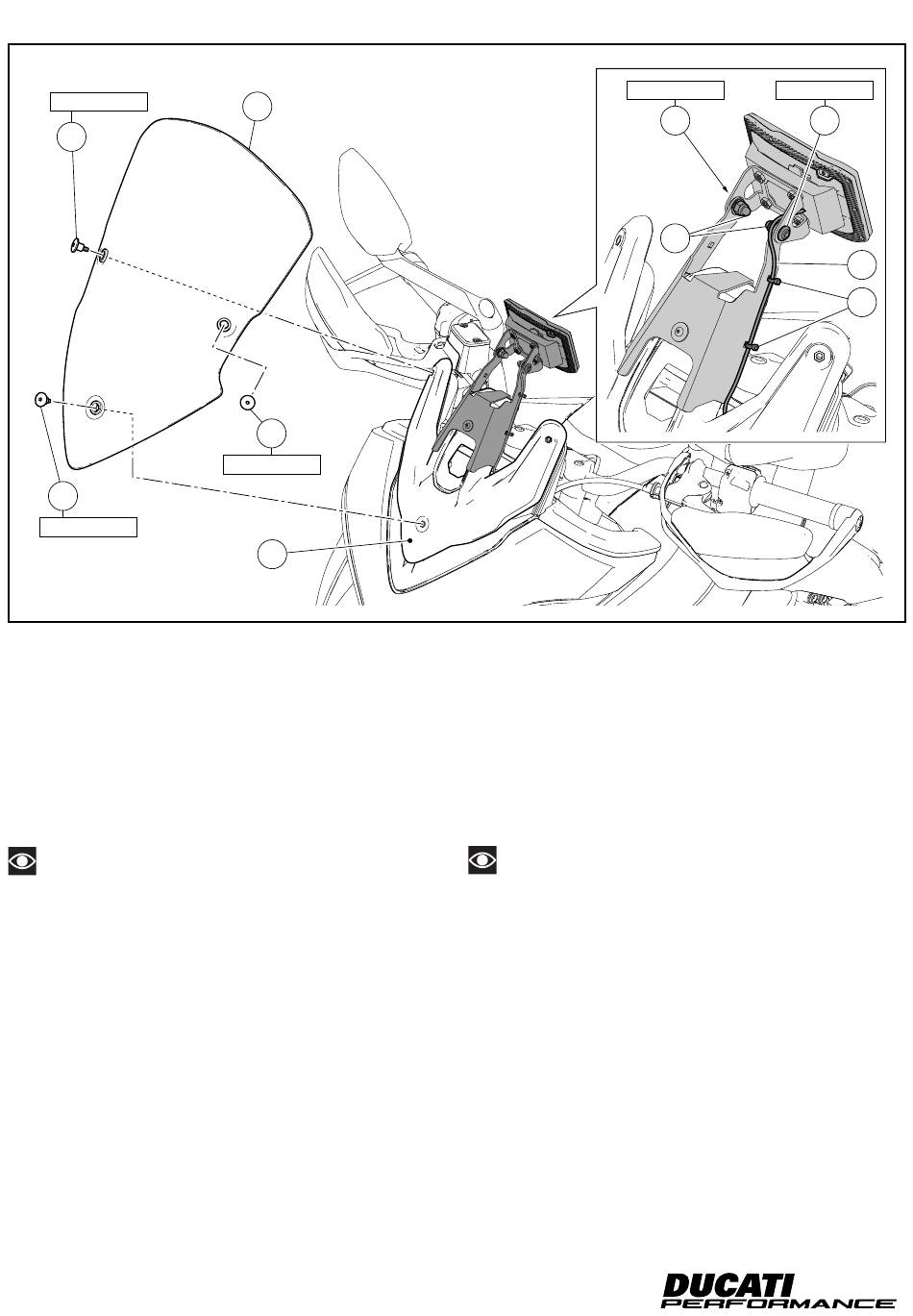

Montaje parabrisas
(versiones Multistrada 950 hasta MY 18 / 1200)
Utilizando 2 abrazaderas de tirón pequeñas (13), fijar el cable de
alimentación (2) como ilustra el recuadro, dejando un exceso sufi-
ciente para la rotación del soporte navegador.
Posicionar el parabrisas (A) en el soporte parabrisas (L) e introducir
los 3 tornillos especiales (A1). Ajustar los 3 tornillos (A1) al par de
apriete indicado.
Notas
Aflojando los 2 tornillos (7) es posible regular el ángulo de inclina-
ción de la base pequeña de soporte navegador en función de las
propias exigencias de conducción. Al final de la regulación, ajustar
los 2 tornillos (7) al par de apriete indicado manteniendo las 2 tuer-
cas (18) por el lado opuesto.
33
A
A1
3 Nm ± 10%
L
8 Nm ± 10%
ウィンドスクリーンの取り付け
(Multistrada 950 (MY18 まで) / 1200 バージョン)
枠図内に示すように、電源ケーブル (2) を 2 個のケーブルストラ
ップ (小) (13) で固定します。このとき、ナビゲーターマウント
が回転できるだけの余裕を残してください。
ウィンドスクリーン (A) をウィンドスクリーンマウント (L) に配
置し、3 本の専用スクリュー (A1) を差し込みます。3 本のスクリ
ュー (A1) を規定のトルクで締め付けます。
参考
2 本のスクリュー (7) を緩めてナビゲーターマウントベースの角
度を好みに合わせて調節できます。調節ができたら、反対側から
2 個のナット (18) を保持しながら、2 本のスクリュー (7) を規
定のトルクで締め付けます。
ISTR 838 / 01
8 Nm ± 10%
7
7
18
2
13
