L1

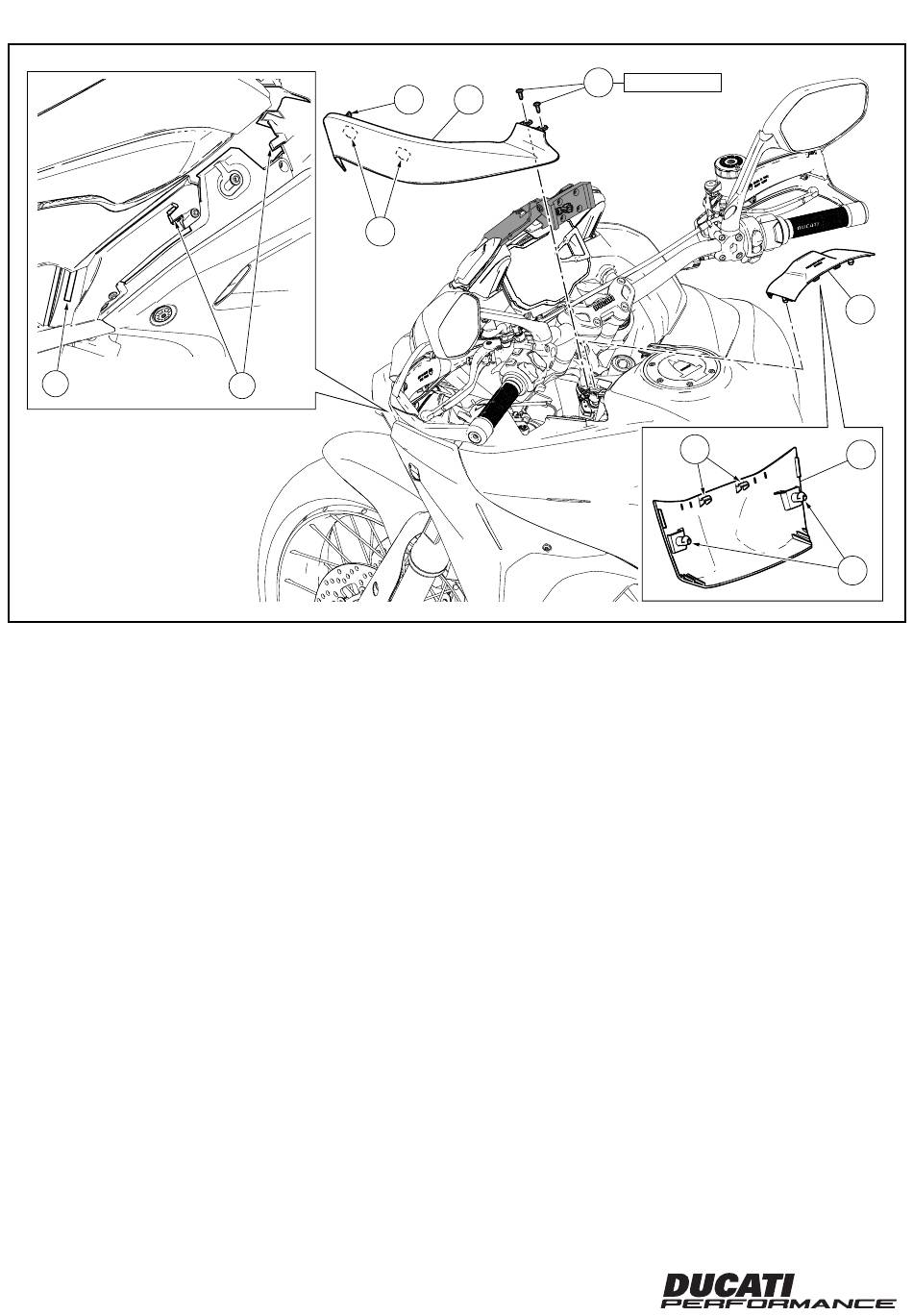

Repose du déflecteur gauche
(versions Multistrada Enduro)
Monter le déflecteur latéral gauche (C) en le portant en position et
en le déplaçant avant tout en avant et ensuite en arrière, afin que
la patte (C2) s'insère dans le cran (L1) et les étriers de jonction (C3)
dans les dents (L2). Fixer le déflecteur latéral gauche (C) en pré-
sentant les 2 vis (C1). Serrer les 2 vis (C1) au couple prescrit.
Repose du cache barillet clé de contact (versions
Multistrada Enduro)
Reposer le cache Hands Free (B) en insérant les vis sans tête (B2)
du cache dans les plots antivibratoires du réservoir et en exerçant
une pression au niveau des ergots (B1) jusqu'à l'emboîtement dé-
finitif.
30
30
C2
C3
L2
C1
C
Montage des linken Luftkanals
(Versionen Multistrada Enduro)
Den seitlichen linken Luftleitkanal (C) montieren, in seine Position
bringen, dann erst nach vorne, dann nach hinten verschieben, so-
dass das Flügelteil (C2) sich in das Langloch (L1) und die Klemm-
stücke (C3) und in die Zähne (L2) einfügen können. Den linken
seitlichen Luftleitkanal (C) durch Ansetzen der 2 Schrauben (C1)
montieren. Die 2 Schrauben (C1) mit dem angegebenen Anzugmo-
ment anziehen.
Montage der Zündschlüsselblockabdeckung
(Versionen Multistrada Enduro)
Die Abdeckung des Hands Free (B) erneut montieren. Dazu die
Stifte (B2) der Abdeckung in die Schwingungsdämpfergummis
des Tanks einfügen und bis zum entsprechenden Einrasten an den
Zähnen (B1) andrücken.
ISTR 838 / 01
2 Nm ± 10%
B1
B
B
B2
