G3
H1
H1
G2
G
G

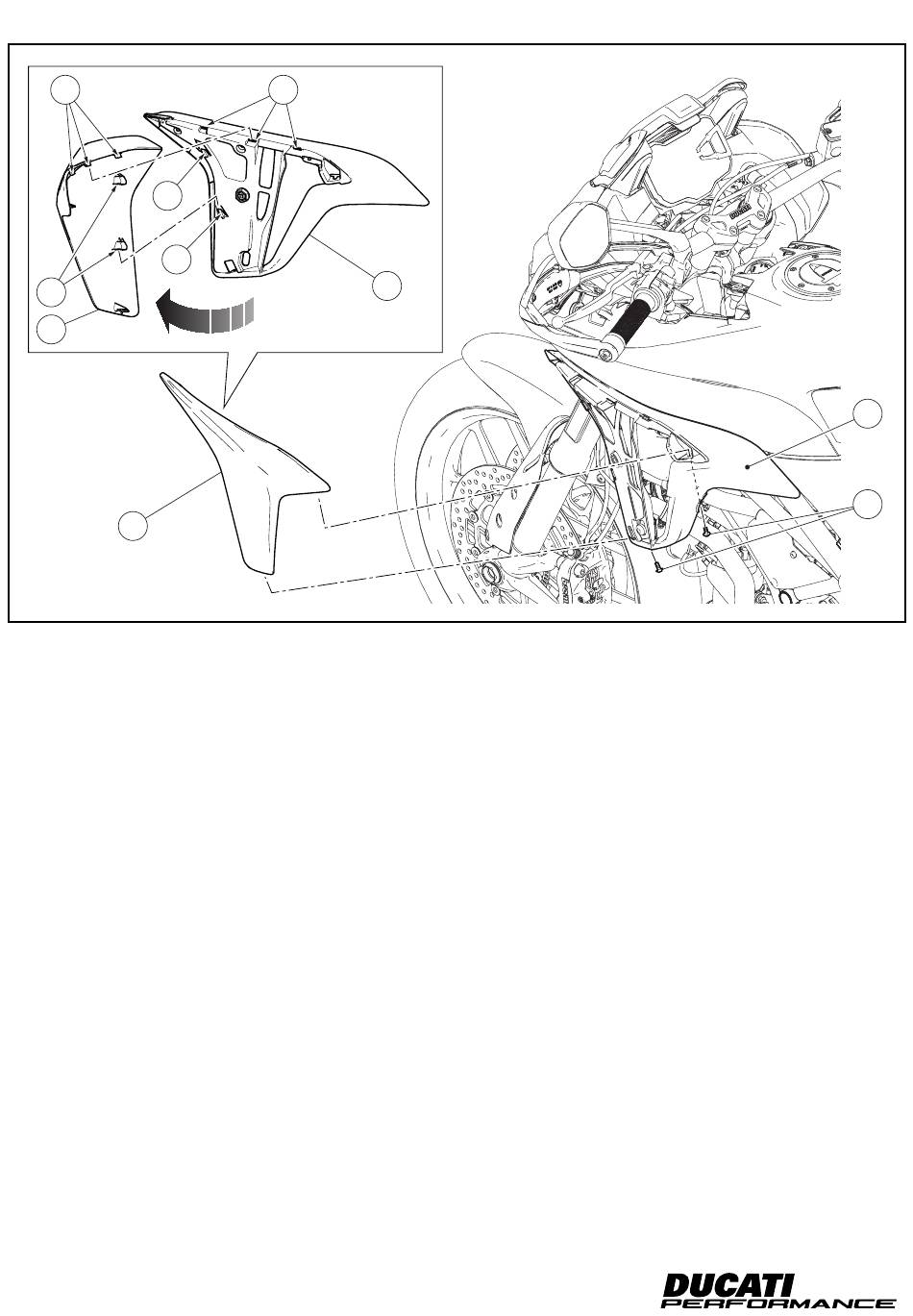

Dépose aile gauche
Desserrer les 2 vis (G1) fixant l'aile latérale gauche (G) au support
(H). Déposer l'aile latérale gauche (G) en sortant les étriers de jonc-
tion (G2) des languettes (H1) et les pattes (G3) des crans (H2).
7
H2
H
Abnahme des linken Flügelteils
Die 2 Schrauben (G1) der Befestigung des seitlichen linken Flügel-
teils (G) am Halter (H) lösen. Das seitliche linke Flügelteil (G) ent-
fernen, dazu die Klemmstücke (G2) aus den Laschen (H1) und die
Flügelteile (G3) aus den Langlöchern (H2) ziehen.
ISTR 838 / 01
H
G1
