F
Desmontagem da cobertura do canhão de ignição
Remova a cobertura do interruptor de ignição original (E) puxan-
do-a para cima e soltando os dentes (E1) da cobertura do depósito.
Desmontagem da conduta esquerda
Atuando no lado esquerdo da moto, desatarraxe os 2 parafusos
(F1) e remova a conduta esquerda (F), empurrando-a para a frente
e, em seguida, puxando-a na direção do operador.
6
6
E
F1

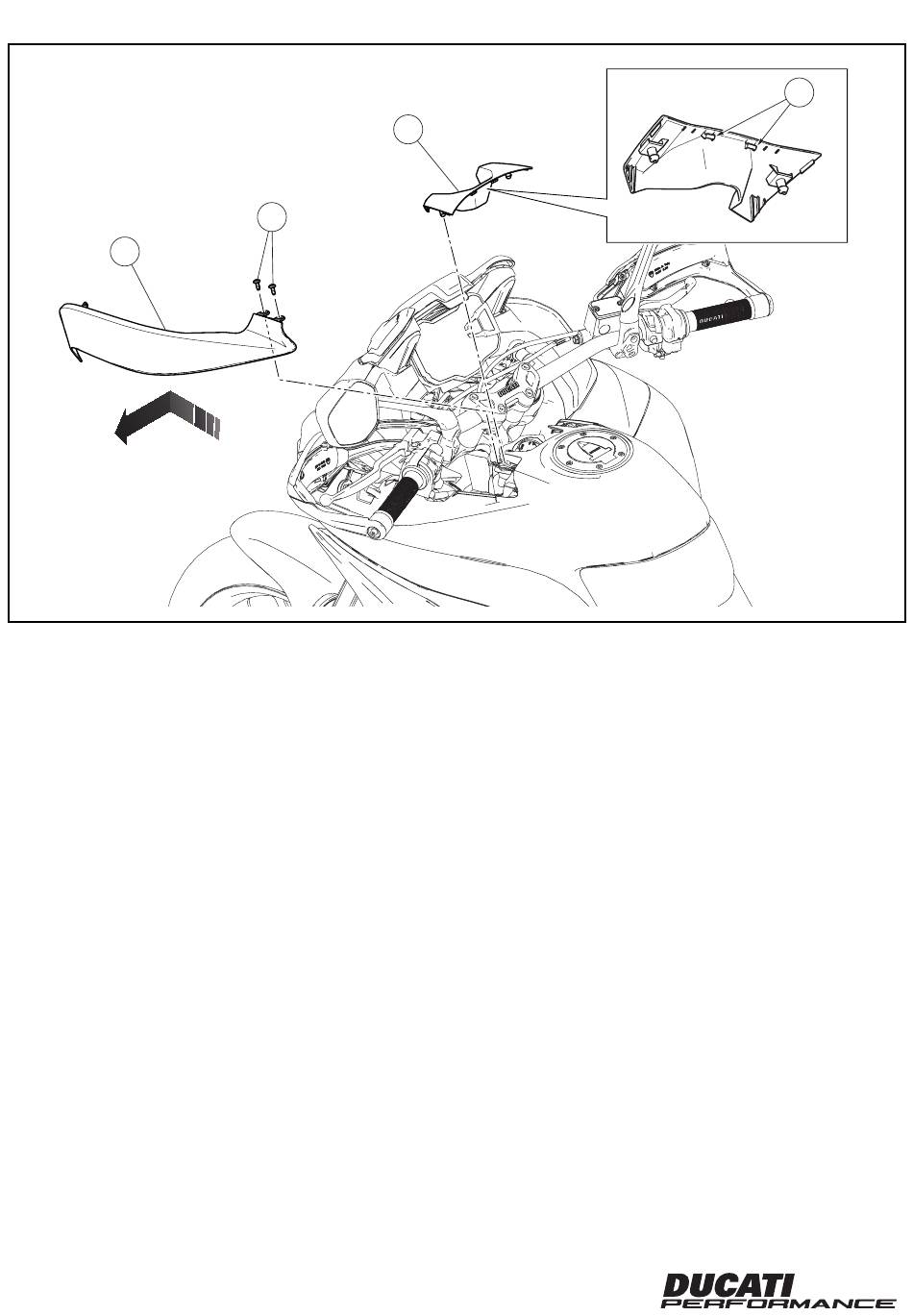

Removing the ignition switch cover
Remove the original ignition switch cover (E) pulling it upwards and
releasing the teeth (E1) from the tank cover.
Removing LH conveyor
Working on motorcycle LH side, loosen no.2 screws (F1) and re-
move LH conveyor (F) pushing it forward and then pulling it to-
wards the operator.
ISTR 838 / 01
E1
