Grundlagen der Kommunikation

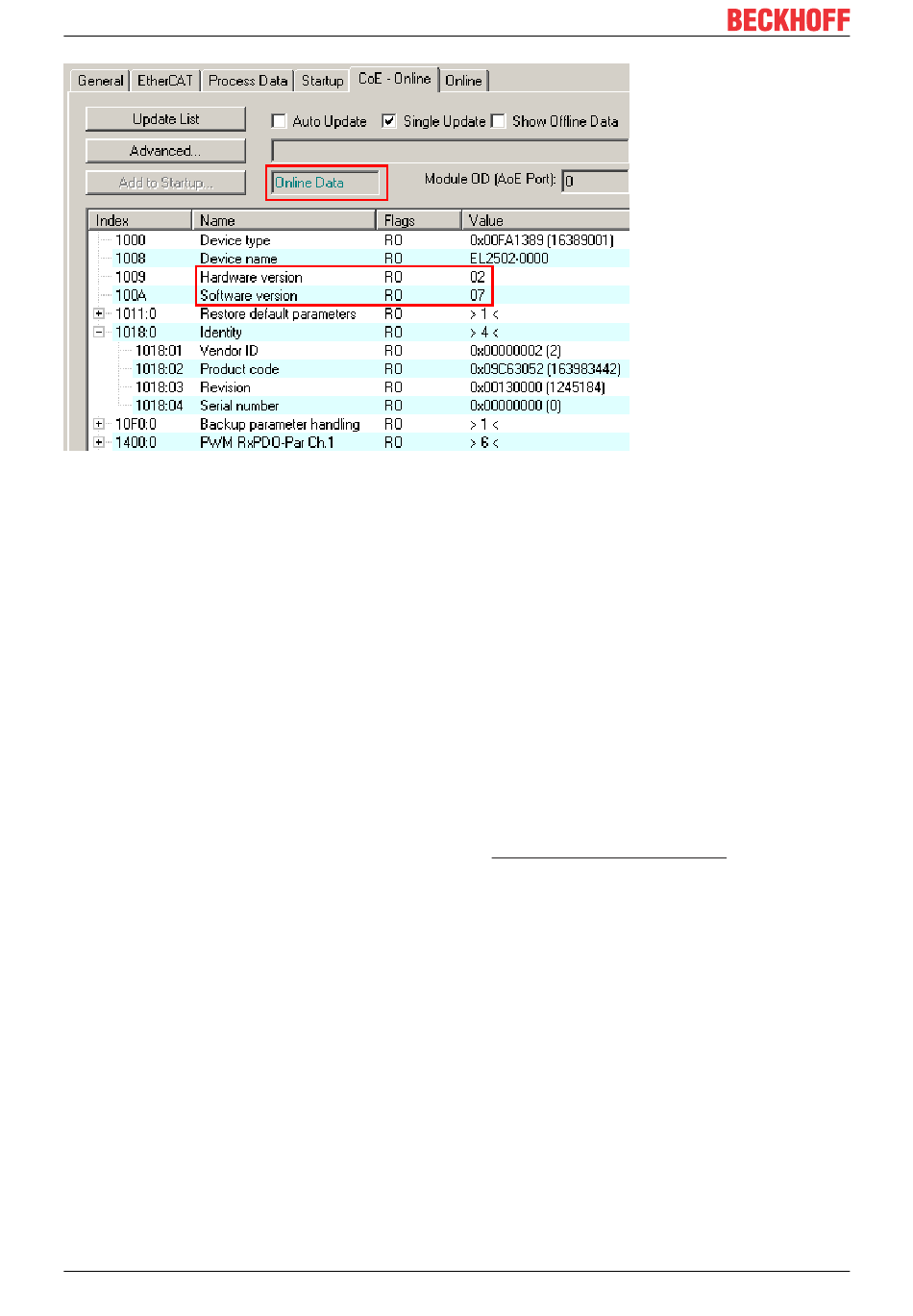

Abb. 16: Online-Verzeichnis
Kanalweise Ordnung
Das CoE-Verzeichnis ist in EtherCAT Geräten angesiedelt, die meist mehrere funktional gleichwertige
Kanäle umfassen. z. B. hat eine 4 kanalige Analogeingangsklemme 0...10 V auch vier logische Kanäle und
damit vier gleiche Sätze an Parameterdaten für die Kanäle. Um in den Dokumentationen nicht jeden Kanal
auflisten zu müssen, wird gerne der Platzhalter „n" für die einzelnen Kanalnummern verwendet.
Im CoE-System sind für die Menge aller Parameter eines Kanals eigentlich immer 16 Indizes mit jeweils 255
Subindizes ausreichend. Deshalb ist die kanalweise Ordnung in 16
Beispiel des Parameterbereichs 0x8000 sieht man dies deutlich:
• Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255
• Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255
• Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255
• ...
Allgemein wird dies geschrieben als 0x80n0.
Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der
Beckhoff Website.
34
/10
dez
hex
Version: 1.0
-Schritten eingerichtet. Am
EL5112
