Beckhoff EL40 Serie Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EL40 Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Dokumentation | DE
EL40xx
Analoge Ausgangsklemmen (12 Bit)
20.08.2021 | Version: 3.9
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL40 Serie

Inhaltszusammenfassung für Beckhoff EL40 Serie

  • Seite 1 Dokumentation | DE EL40xx Analoge Ausgangsklemmen (12 Bit) 20.08.2021 | Version: 3.9...

  • Seite 3: Inhaltsverzeichnis

    Versionsidentifikation von EtherCAT-Geräten ................. 12 1.5.1 Allgemeine Hinweise zur Kennzeichnung................  12 1.5.2 Versionsidentifikation von EL Klemmen ................ 13 1.5.3 Beckhoff Identification Code (BIC)...................  14 1.5.4 Elektronischer Zugriff auf den BIC (eBIC) ...............  16 2 Produktbeschreibung.......................... 18 EL4001, EL4002, EL4004, EL4008 .................... 18 2.1.1 EL400x - Einführung ......................
  • Seite 4 Inhaltsverzeichnis 4.3.1 Anschlusstechnik ...................... 57 4.3.2 Verdrahtung ........................ 59 4.3.3 Schirmung........................ 60 Einbaulagen............................. 60 Positionierung von passiven Klemmen.................... 63 EL40xx - LEDs und Anschlussbelegung .................. 64 4.6.1 EL40xx - LEDs.........................  64 4.6.2 EL4001, EL4031 - Anschlussbelegung................ 65 4.6.3 EL4011, EL4021 - Anschlussbelegung................ 66 4.6.4 EL4002, EL4032 - Anschlussbelegung................
  • Seite 5 Inhaltsverzeichnis 5.10 Übersicht Prozessdaten (PDO) ..................... 173 5.11 Übersicht Parameter Objekte (CoE) .................... 174 5.11.1 Restore-Objekte...................... 174 5.11.2 Konfigurationsdaten.......................  175 5.11.3 Ausgangsdaten...................... 176 5.11.4 Standardobjekte...................... 176 6 Anhang .............................. 180 EtherCAT AL Status Codes ...................... 180 Weiterführende Dokumentation zu ATEX und IECEx .............. 180 Firmware Kompatibilität ......................... 180 Firmware Update EL/ES/ELM/EM/EPxxxx .................. 184 6.4.1 Gerätebeschreibung ESI-File/XML ................
  • Seite 6 Inhaltsverzeichnis Version: 3.9 EL40xx...

  • Seite 7: Vorwort

    Vorwort Vorwort Produktübersicht Analog-Ausgangsklemmen EL4001, EL4002, EL4004, EL4008 [} 18] Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen, 0..10 V, 12 Bit EL4011, EL4012, EL4014, EL4018 [} 22] Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen, 0..20 mA, 12 Bit EL4021, EL4022, EL4024, EL4028 [} 26] Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen, 4..20 mA, 12 Bit EL4031, EL4032, EL4034, EL4038 [} 30] Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen, -10..+10 V, 12 Bit EL40xx...

  • Seite 8: Hinweise Zur Dokumentation

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 9: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 10: Ausgabestände Der Dokumentation

    Vorwort Ausgabestände der Dokumentation Version Kommentar • Update Kapitel „Technische Daten“ • Update Kapitel „Versionsidentifikation von EtherCAT-Geräten“ • Update Struktur • Update Hinweise • Update Revisionsstand • Kapitel Entsorgung hinzugefügt • Titelseite neu • Update Kapitel "Versionsidentifikation von EtherCAT-Geräten" • Update Kapitel "Inbetriebnahme" •...
  • Seite 11 Vorwort Version Kommentar • EL401x, EL402x ergänzt; erste Veröffentlichung • EL403x ergänzt • Geringfügige Korrekturen • Technische Daten ergänzt • Technische Daten ergänzt • vorläufige Dokumentation für EL400x EL40xx Version: 3.9...

  • Seite 12: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 13: Versionsidentifikation Von El Klemmen

    1.5.2 Versionsidentifikation von EL Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 14: Beckhoff Identification Code (Bic)

    Vorwort 1.5.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 15 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 16: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Boxen) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 17 Vorwort ◦ Das Gerät muss zum Zugriff in SAFEOP/OP sein: ◦ Das Objekt 0x10E2 wird in Bestandsprodukten vorrangig im Zuge einer notwendigen Firmware‑Überarbeitung eingeführt. • Hinweis: bei elektronischer Weiterverarbeitung ist die BTN als String(8) zu behandeln, der Identifier „SBTN“ ist nicht Teil der BTN. •...

  • Seite 18: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung EL4001, EL4002, EL4004, EL4008 2.1.1 EL400x - Einführung Abb. 4: EL4001 Version: 3.9 EL40xx...

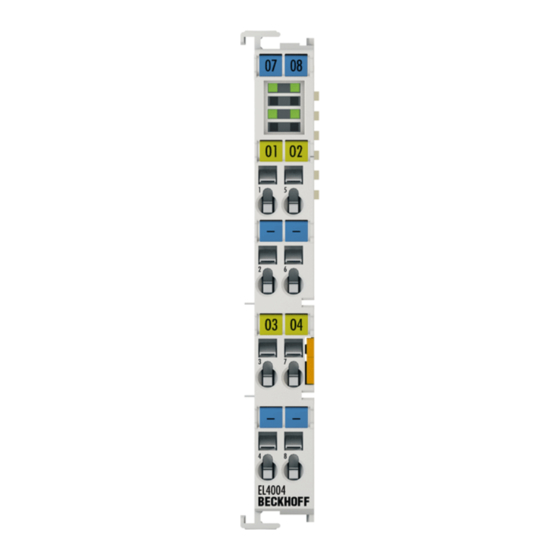

  • Seite 19 Produktbeschreibung Abb. 5: EL4002 Abb. 6: EL4004 EL40xx Version: 3.9...
  • Seite 20 Produktbeschreibung Abb. 7: EL4008 Ein-, zwei-, vier und achtkanalige analoge Ausgangsklemmen, 0..10 V, 12 Bit Die analogen Ausgangsklemmen EL4001, EL4002, EL4004 und EL4008 erzeugen Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert.

  • Seite 21: El400X - Technische Daten

    Produktbeschreibung 2.1.2 EL400x - Technische Daten Technische Daten EL4001 EL4002 EL4004 EL4008 Anzahl Ausgänge Spannungsversorgung 24 V DC über die Powerkontakte Signalspannung 0..10 V Bürde > 5 kΩ (kurzschlussfest) Messfehler < ± 0,1% (bei 0 °C ... +55 °C, bezogen auf den Messbereichsendwert) <...

  • Seite 22: El4011, El4012, El4014, El4018

    Produktbeschreibung EL4011, EL4012, EL4014, EL4018 2.2.1 EL401x - Einführung Abb. 8: EL4011 Abb. 9: EL4012 Version: 3.9 EL40xx...
  • Seite 23 Produktbeschreibung Abb. 10: EL4014 Abb. 11: EL4018 Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen, 0..20 mA, 12 Bit Die analogen Ausgangsklemmen EL4011, EL4012, EL4014 und EL4018 erzeugen analoge Ausgangssignale im Bereich von 0 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene gespeist.
  • Seite 24 Produktbeschreibung Versorgung gespeist. Der Signalzustand der EtherCAT-Klemmen wird durch Leuchtdioden angezeigt. Die EL401x unterstützen die Distributed-Clocks, d. h. die Eingangsdaten können synchron mit anderen Daten erfasst werden, die ebenfalls verteilt an Distributed Clock Klemmen angeschlossen sind. Die systemweite Genauigkeit liegt bei < 100 ns. Quick-Links •...

  • Seite 25: El401X - Technische Daten

    Produktbeschreibung 2.2.2 EL401x - Technische Daten Technische Daten EL4011 EL4012 EL4014 EL4018 Anzahl Ausgänge Anzahl der gleichzeitig an- 2 (-25 °C ... +55 °C) 4 (-25 °C ... +55 °C) 8 (-25 °C ... +55 °C) steuerbaren Eingänge ab- 1 ( > +55 °C) 2 ( >...

  • Seite 26: El4021, El4022, El4024, El4028

    Produktbeschreibung EL4021, EL4022, EL4024, EL4028 2.3.1 EL402x - Einführung Abb. 12: EL4021 Abb. 13: EL4022 Version: 3.9 EL40xx...
  • Seite 27 Produktbeschreibung Abb. 14: EL4024 Abb. 15: EL4028 Ein-, zwei-, vier- und achtkanalige analoge Ausgangsklemmen 4..20 mA, 12 Bit Die analogen Ausgangsklemmen EL4021, EL4022, EL4014 und EL4028 erzeugen analoge Ausgangssignale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene gespeist.
  • Seite 28 Produktbeschreibung Versorgung gespeist. Der Signalzustand der EtherCAT-Klemmen wird durch Leuchtdioden angezeigt. Die EL402x unterstützen die Distributed-Clocks, d. h. die Eingangsdaten können synchron mit anderen Daten erfasst werden, die ebenfalls verteilt an Distributed Clock Klemmen angeschlossen sind. Die systemweite Genauigkeit liegt bei < 100 ns. Quick-Links •...

  • Seite 29: El402X - Technische Daten

    Produktbeschreibung 2.3.2 EL402x - Technische Daten Technische Daten EL4021 EL4022 EL4024 EL4028 Anzahl Ausgänge Anzahl der gleichzeitig ansteuerba- 2 (-25 °C ... +55 °C) 4 (-25 °C ... +55 °C) 8 (-25 °C ... +55 °C) ren Eingänge abhängig von Umge- 1 ( > +55 °C) 2 ( >...

  • Seite 30: El4031, El4032, El4034, El4038

    Produktbeschreibung EL4031, EL4032, EL4034, EL4038 2.4.1 EL403x - Einführung Abb. 16: EL4031 Abb. 17: EL4032 Version: 3.9 EL40xx...
  • Seite 31 Produktbeschreibung Abb. 18: EL4034 Abb. 19: EL4038 Ein-, zwei-, vier und achtkanalige analoge Ausgangsklemmen, -10..+10 V, 12 Bit Die analogen Ausgangsklemmen EL4031, EL4032, EL4034 und EL4038 erzeugen Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert.

  • Seite 32: El403X - Technische Daten

    Produktbeschreibung galvanisch getrennten Massepotenzialen. Die Ausgangsstufen werden durch die 24-V-Versorgung gespeist. Der Signalzustand der EtherCAT-Klemmen wird durch Leuchtdioden angezeigt. Die EL403x unterstützt die Distributed-Clocks, d. h. die Eingangsdaten können synchron mit anderen Daten erfasst werden, die ebenfalls verteilt an Distributed Clock Klemmen angeschlossen sind. Die systemweite Genauigkeit liegt bei <...

  • Seite 33: Hinweise Zu Kennzeichnungen, Zulassungen Und Kalibrierzertifikaten

    70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten mit erweitertem Temperaturbereich (ET) beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von -25 bis 60°C! •...
  • Seite 34 Produktbeschreibung II 3G KEMA 10ATEX0075 X Ex nA IIC T4 Gc Ta: -25 … +60°C II 3D KEMA 10ATEX0075 X Ex tc IIIC T135°C Dc Ta: -25 ... +60°C (nur für Feldbuskomponenten mit Zertifikatsnummer KEMA 10ATEX0075 X Issue 9) oder II 3G KEMA 10ATEX0075 X Ex nA nC IIC T4 Gc Ta: -25 …...

  • Seite 35: Iecex - Besondere Bedingungen

    70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich! • Die einzelnen Klemmen dürfen nur aus dem Busklemmensystem gezogen oder entfernt werden, wenn die Versorgungsspannung abgeschaltet wurde bzw.

  • Seite 36: Weiterführende Dokumentation Zu Atex Und Iecex

    Weiterführende Dokumentation zum Explosionsschutz gemäß ATEX und IECEx Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Bereich Download zur Verfügung steht! Version: 3.9 EL40xx...

  • Seite 37: Cfmus - Besondere Bedingungen

    • CSA C22.2 No. 60079-0:2019 • CAN/CSA C22.2 No. 60079-7:2016 • CAN/CSA C22.2 No.61010-1:2012 Kennzeichnung Die gemäß cFMus für den explosionsgefährdeten Bereich zertifizierten Beckhoff-Feldbuskomponenten tragen die folgende Kennzeichnung: FM20US0111X (US): Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc...

  • Seite 38: Weiterführende Dokumentation Zu Cfmus

    2.5.5 Weiterführende Dokumentation zu cFMus Weiterführende Dokumentation zum Explosionsschutz gemäß cFMus Beachten Sie auch die weiterführende Dokumentation Control Drawing I/O, CX, CPX Anschlussbilder und Ex-Kennzeichnungen die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Bereich Download zur Verfügung steht! Version: 3.9 EL40xx...

  • Seite 39: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 40: Hinweis Zu Beckhoff Kalibrierzertifikaten

    • ISO17025 Kalibrierzertifikate Solche IP20 Klemmen sind in der Regel an der Produktendung -0030 erkennbar. Das Zertifikat wird von einem Dienstleister im Auftrag für Beckhoff als Teil der Beckhoff Produktion ausgestellt und von Beckhoff als PDF ausgeliefert. Die Klemmen können über Beckhoff bezogen und über den Beckhoff Service rekalibriert werden.
  • Seite 41 • EL/ELM-Klemmen bis Baujahr 2020: die ID-Nummer die seitlich aufgelasert ist. Abb. 20: ID-Nummer • Ab Baujahr 2021 ersetzt die BTN-Nummer (Beckhoff Traceability Nummer) nach und nach die ID- Nummer, auch diese ist seitlich aufgelasert. Beckhoff produziert eine große Auswahl an analogen Ein/Ausgangsgeräten als IP20 Klemme oder IP67 Box.

  • Seite 42: Start

    Produktbeschreibung Start Zur Inbetriebsetzung: • montieren Sie den EL40xx wie im Kapitel Montage und Verdrahtung [} 54] beschrieben • konfigurieren Sie den EL40xx in TwinCAT wie im Kapitel Inbetriebnahme [} 71] beschrieben. Version: 3.9 EL40xx...

  • Seite 43: Grundlagen Der Kommunikation

    - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, in der Regel ist ein Koppler dabei bis zu 2 A belastbar (siehe Dokumentation des jeweiligen...

  • Seite 44: Allgemeine Hinweise Zur Watchdog-Einstellung

    Grundlagen der Kommunikation Abb. 21: System Manager Stromberechnung HINWEIS Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! Allgemeine Hinweise zur Watchdog-Einstellung Die ELxxxx Klemmen sind mit einer Sicherungseinrichtung (Watchdog) ausgestattet, die z. B. bei unterbrochenem Prozessdatenverkehr nach einer voreinstellbaren Zeit die Ausgänge in einen sicheren Zustand schaltet, in Abhängigkeit vom Gerät und Einstellung z. B.
  • Seite 45 Grundlagen der Kommunikation Abb. 22: Karteireiter EtherCAT -> Erweiterte Einstellungen -> Verhalten --> Watchdog Anmerkungen: • der Multiplier ist für beide Watchdogs gültig. • jeder Watchdog hat dann noch eine eigene Timer-Einstellung, die zusammen mit dem Multiplier eine resultierende Zeit ergibt. •...

  • Seite 46: Ethercat State Machine

    Grundlagen der Kommunikation EtherCAT-Master oder sehr lange Zykluszeiten anzupassen. Der Standardwert des SM-Watchdog ist auf 100 ms eingestellt. Der Einstellbereich umfasst 0...65535. Zusammen mit einem Multiplier in einem Bereich von 1...65535 deckt dies einen Watchdog-Zeitraum von 0...~170 Sekunden ab. Berechnung Multiplier = 2498 → Watchdog-Basiszeit = 1 / 25 MHz * (2498 + 2) = 0,0001 Sekunden = 100 µs SM Watchdog = 10000 →...

  • Seite 47: Ausgänge Im Safeop

    Grundlagen der Kommunikation Abb. 23: Zustände der EtherCAT State Machine Init Nach dem Einschalten befindet sich der EtherCAT-Slave im Zustand Init. Dort ist weder Mailbox- noch Prozessdatenkommunikation möglich. Der EtherCAT-Master initialisiert die Sync-Manager-Kanäle 0 und 1 für die Mailbox-Kommunikation. Pre-Operational (Pre-Op) Beim Übergang von Init nach Pre-Op prüft der EtherCAT-Slave, ob die Mailbox korrekt initialisiert wurde.

  • Seite 48: Coe-Interface

    Grundlagen der Kommunikation Operational (Op) Bevor der EtherCAT-Master den EtherCAT-Slave von Safe-Op nach Op schaltet, muss er bereits gültige Outputdaten übertragen. Im Zustand Op kopiert der Slave die Ausgangsdaten des Masters auf seine Ausgänge. Es ist Prozessdaten- und Mailbox-Kommunikation möglich. Boot Im Zustand Boot kann ein Update der Slave-Firmware vorgenommen werden.

  • Seite 49: Verfügbarkeit

    Grundlagen der Kommunikation Verfügbarkeit Nicht jedes EtherCAT Gerät muss über ein CoE-Verzeichnis verfügen. Einfache I/O-Module ohne eigenen Prozessor verfügen in der Regel. über keine veränderlichen Parameter und haben deshalb auch kein CoE-Verzeichnis. Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: Abb. 24: Karteireiter „CoE-Online“...

  • Seite 50: Datenerhaltung

    Grundlagen der Kommunikation Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten. Andere Hersteller können dies anders handhaben.
  • Seite 51 Grundlagen der Kommunikation Online/Offline Verzeichnis Während der Arbeit mit dem TwinCAT System Manager ist zu unterscheiden ob das EtherCAT-Gerät gerade „verfügbar“, also angeschaltet und über EtherCAT verbunden und damit online ist oder ob ohne angeschlossene Slaves eine Konfiguration offline erstellt wird. In beiden Fällen ist ein CoE-Verzeichnis nach Abb.
  • Seite 52 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. Version: 3.9 EL40xx...

  • Seite 53: Distributed Clock

    Grundlagen der Kommunikation Distributed Clock Die Distributed Clock stellt eine lokale Uhr im EtherCAT Slave Controller (ESC) dar mit den Eigenschaften: • Einheit 1 ns • Nullpunkt 1.1.2000 00:00 • Umfang 64 Bit (ausreichend für die nächsten 584 Jahre); manche EtherCAT-Slaves unterstützen jedoch nur einen Umfang von 32 Bit, d.h.

  • Seite 54: Montage Und Verdrahtung

    Montage und Verdrahtung Montage und Verdrahtung Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Montage Abb. 28: Montage auf Tragschiene Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen (Hutschienen nach EN 60715) aufgerastet: 1.
  • Seite 55 Montage und Verdrahtung Demontage Abb. 29: Demontage von Tragschiene Jede Klemme wird durch eine Verriegelung auf der Tragschiene gesichert, die zur Demontage gelöst werden muss: 1. Ziehen Sie die Klemme an ihren orangefarbigen Laschen ca. 1 cm von der Tragschiene herunter. Da- bei wird die Tragschienenverriegelung dieser Klemme automatisch gelöst und Sie können die Klemme nun ohne großen Kraftaufwand aus dem Busklemmenblock herausziehen.

  • Seite 56: Montagevorschriften Für Erhöhte Mechanische Belastbarkeit

    Montage und Verdrahtung Abb. 30: Linksseitiger Powerkontakt HINWEIS Beschädigung des Gerätes möglich Beachten Sie, dass aus EMV-Gründen die PE-Kontakte kapazitiv mit der Tragschiene verbunden sind. Das kann bei der Isolationsprüfung zu falschen Ergebnissen und auch zur Beschädigung der Klemme führen (z. B. Durchschlag zur PE-Leitung bei der Isolationsprüfung eines Verbrauchers mit 230 V Nennspannung). Klemmen Sie zur Isolationsprüfung die PE- Zuleitung am Buskoppler bzw.

  • Seite 57: Anschluss

    Montage und Verdrahtung Zusätzliche Montagevorschriften Für die Klemmen mit erhöhter mechanischer Belastbarkeit gelten folgende zusätzliche Montagevorschriften: • Die erhöhte mechanische Belastbarkeit gilt für alle zulässigen Einbaulagen • Es ist eine Tragschiene nach EN 60715 TH35-15 zu verwenden • Der Klemmenstrang ist auf beiden Seiten der Tragschiene durch eine mechanische Befestigung, z.B. mittels einer Erdungsklemme oder verstärkten Endklammer zu fixieren •...

  • Seite 58: Verdrahtung Hd-Klemmen

    Montage und Verdrahtung Steckbare Verdrahtung (ESxxxx / KSxxxx) Abb. 32: Steckbare Verdrahtung Die Klemmen der Serien ESxxxx und KSxxxx enthalten eine steckbare Anschlussebene. Montage und Verdrahtung werden wie bei den Serien ELxxxx und KLxxxx durchgeführt. Im Servicefall erlaubt die steckbare Anschlussebene, die gesamte Verdrahtung als einen Stecker von der Gehäuseoberseite abzuziehen.

  • Seite 59: Verdrahtung

    Montage und Verdrahtung 4.3.2 Verdrahtung WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Klemmen für Standardverdrahtung ELxxxx/KLxxxx und für steckbare Verdrahtung ESxxxx/KSxxxx Abb. 34: Anschluss einer Leitung an eine Klemmstelle Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die Busklemme.

  • Seite 60: Schirmung

    Montage und Verdrahtung Klemmengehäuse HD-Gehäuse Leitungsquerschnitt (massiv) 0,08 ... 1,5  mm Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm Abisolierlänge 8 ... 9 mm 4.3.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun- gen angeschlossen werden.
  • Seite 61 Montage und Verdrahtung Abb. 35: Empfohlene Abstände bei Standard-Einbaulage Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung.
  • Seite 62 Montage und Verdrahtung Abb. 36: Weitere Einbaulagen Version: 3.9 EL40xx...

  • Seite 63: Positionierung Von Passiven Klemmen

    Montage und Verdrahtung Positionierung von passiven Klemmen Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des Busklem- menblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 37: Korrekte Positionierung...

  • Seite 64: El40Xx - Leds Und Anschlussbelegung

    Montage und Verdrahtung EL40xx - LEDs und Anschlussbelegung 4.6.1 EL40xx - LEDs Abb. 39: LEDs am Beispiel EL4001 LEDs Farbe Bedeutung RUN grün Diese LED gibt den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine [} 121]: INIT = Initialisierung der Klemme, Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware- Updates [} 184] der Klemme blinkend...

  • Seite 65: El4001, El4031 - Anschlussbelegung

    Montage und Verdrahtung 4.6.2 EL4001, EL4031 - Anschlussbelegung Abb. 40: Anschlussbelegung am Beispiel EL4001 Anschlussbelegung EL4001, EL4031 Klemmstelle Nr. Kommentar Output 1 Ausgang 1 nicht belegt 0 V 0 V (intern verbunden mit Klemmstelle 7 und negativem Power-Kontakt) Shield Schirm (intern verbunden mit Klemmstelle 8) nicht belegt nicht belegt 0 V...

  • Seite 66: El4011, El4021 - Anschlussbelegung

    Montage und Verdrahtung 4.6.3 EL4011, EL4021 - Anschlussbelegung Abb. 41: Anschlussbelegung am Beispiel EL4011 Anschlussbelegung EL4011, EL4021 Klemmstelle Kommentar Output 1 Ausgang 1 24 V 24 V (intern verbunden mit Klemmstelle 6 und positivem Power-Kontakt) 0 V 0 V (intern verbunden mit Klemmstelle 7 und negativem Power-Kontakt) Shield Schirm (intern verbunden mit Klemmstelle 8) nicht belegt...

  • Seite 67: El4002, El4032 - Anschlussbelegung

    Montage und Verdrahtung 4.6.4 EL4002, EL4032 - Anschlussbelegung Abb. 42: Anschlussbelegung am Beispiel EL4002 Anschlussbelegung EL4002, EL4032 Klemmstelle Kommentar Output 1 Ausgang 1 nicht belegt 0 V 0 V (intern verbunden mit Klemmstelle 7 und negativem Power-Kontakt) Shield Schirm (intern verbunden mit Klemmstelle 8) Output 2 Ausgang 2 nicht belegt...

  • Seite 68: El4012, El4022 - Anschlussbelegung

    Montage und Verdrahtung 4.6.5 EL4012, EL4022 - Anschlussbelegung Abb. 43: Anschlussbelegung am Beispiel EL4022 Anschlussbelegung EL4012, EL4022 Klemmstelle Kommentar Output 1 Ausgang 1 24 V 24 V (intern verbunden mit Klemmstelle 6 und positivem Power-Kontakt) 0 V 0 V (intern verbunden mit Klemmstelle 7 und negativem Power-Kontakt) Shield Schirm (intern verbunden mit Klemmstelle 8) Output 2...

  • Seite 69: El40X4 - Anschlussbelegung

    Montage und Verdrahtung 4.6.6 EL40x4 - Anschlussbelegung Abb. 44: Anschlussbelegung am Beispiel EL4004 Anschlussbelegung EL40x4 Klemmstelle Nr. Kommentar Output 1 Ausgang 1 Ground 0 V (intern verbunden mit Klemmstelle 4, 6, und 8) Output 3 Ausgang 3 Ground 0 V (intern verbunden mit Klemmstelle 2, 6, und 8) Output 2 Ausgang 2 Ground...

  • Seite 70: El40X8 - Anschlussbelegung

    Montage und Verdrahtung 4.6.7 EL40x8 - Anschlussbelegung Abb. 45: Anschlussbelegung am Beispiel EL4008 Anschlussbelegung EL40x8 Klemmstelle Nr. Kommentar Output 1 Ausgang 1 Output 3 Ausgang 3 Output 5 Ausgang 5 Output 7 Ausgang 7 Output 2 Ausgang 2 Output 4 Ausgang 4 Output 6 Ausgang 6 Output 8...

  • Seite 71: Inbetriebnahme

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 72 Inbetriebnahme Abb. 46: Bezug von der Anwender Seite (Inbetriebnahme) zur Installation Das anwenderseitige Einfügen bestimmter Komponenten (E/A – Gerät, Klemme, Box,..) erfolgt bei TwinCAT 2 und TwinCAT 3 auf die gleiche Weise. In den nachfolgenden Beschreibungen wird ausschließlich der „online“ Vorgang angewandt. Beispielkonfiguration (realer Aufbau) Ausgehend von der folgenden Beispielkonfiguration wird in den anschließenden Unterkapiteln das Vorgehen für TwinCAT 2 und TwinCAT 3 behandelt: •...
  • Seite 73 Inbetriebnahme Abb. 47: Aufbau der Steuerung mit Embedded-PC, Eingabe (EL1004) und Ausgabe (EL2008) Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. EL40xx Version: 3.9...

  • Seite 74: Twincat 2

    Inbetriebnahme 5.1.1 TwinCAT 2 Startup TwinCAT 2 verwendet grundlegend zwei Benutzeroberflächen: den „TwinCAT System Manager“ zur Kommunikation mit den elektromechanischen Komponenten und „TwinCAT PLC Control“ für die Erstellung und Kompilierung einer Steuerung. Begonnen wird zunächst mit der Anwendung des „TwinCAT System Manager“.
  • Seite 75 Inbetriebnahme Abb. 49: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) • einen „Broadcast Search“ durchzuführen (falls der Rechnername nicht genau bekannt) •...
  • Seite 76 Inbetriebnahme Geräte einfügen In dem linksseitigen Konfigurationsbaum der TwinCAT 2 – Benutzeroberfläche des System Managers wird „E/A Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Geräte Suchen…“ ausgewählt oder in der Menüleiste mit die Aktion gestartet. Ggf. ist zuvor der TwinCAT System Manager in den „Konfig Modus“...
  • Seite 77 Inbetriebnahme Abb. 53: Abbildung der Konfiguration im TwinCAT 2 System Manager Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.). So kann auch durch Markierung von „Gerät ..“ aus dem Kontextmenü eine „Suche“ Funktion (Scan) ausgeführt werden, die hierbei dann lediglich die darunter liegenden (im Aufbau vorliegenden) Elemente einliest: Abb. 54: Einlesen von einzelnen an einem Gerät befindlichen Klemmen...
  • Seite 78 Inbetriebnahme ◦ Strukturierter Text (ST) • Grafische Sprachen ◦ Funktionsplan (FUP, FBD) ◦ Kontaktplan (KOP, LD) ◦ Freigrafischer Funktionsplaneditor (CFC) ◦ Ablaufsprache (AS, SFC) Für die folgenden Betrachtungen wird lediglich vom strukturierten Text (ST) Gebrauch gemacht. Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 55: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem...
  • Seite 79 Inbetriebnahme Abb. 56: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Die Warnung 1990 (fehlende „VAR_CONFIG“) nach einem Kompiliervorgang zeigt auf, dass die als extern definierten Variablen (mit der Kennzeichnung „AT%I*“ bzw. „AT%Q*“) nicht zugeordnet sind. Das TwinCAT PLC Control erzeugt nach erfolgreichen Kompiliervorgang eine „*.tpy“ Datei in dem Verzeichnis in dem das Projekt gespeichert wurde.
  • Seite 80 Inbetriebnahme Über ein dadurch geöffnetes Browserfenster wird die PLC- Konfiguration „PLC_example.tpy“ ausgewählt. Dann ist in dem Konfigurationsbaum des System Manager das Projekt inklusive der beiden „AT“ – gekennzeichneten Variablen eingebunden: Abb. 58: Eingebundenes PLC Projekt in der SPS- Konfiguration des System Managers Die beiden Variablen „bEL1004_Ch4“...
  • Seite 81 Inbetriebnahme Abb. 60: Auswahl des PDO vom Typ BOOL Entsprechend der Standarteinstellungen stehen nur bestimmte PDO Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 82 Inbetriebnahme Abb. 62: Anwendung von „Goto Link Variable“ am Beispiel von „MAIN.bEL1004_Ch4“ Anschließend wird mittels Menüauswahl „Aktionen“ → „Zuordnung erzeugen…“ oder über Vorgang des Zuordnens von Variablen zu PDO abgeschlossen. Dies lässt sich entsprechend in der Konfiguration einsehen: Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen.
  • Seite 83 Inbetriebnahme Abb. 63: Auswahl des Zielsystems (remote) In diesem Beispiel wird das „Laufzeitsystem 1 (Port 801)“ ausgewählt und bestätigt. Mittels Menüauswahl „Online“ → „Login“, Taste F11 oder per Klick auf wird auch die PLC mit dem Echtzeitsystem verbunden und nachfolgend das Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“...

  • Seite 84: Twincat 3

    Inbetriebnahme Über „Online“ → „Run“, Taste F5 oder kann nun die PLC gestartet werden. 5.1.2 TwinCAT 3 Startup TwinCAT 3 stellt die Bereiche der Entwicklungsumgebung durch das Microsoft Visual-Studio gemeinsam zur Verfügung: in den allgemeinen Fensterbereich erscheint nach dem Start linksseitig der Projektmappen- Explorer (vgl.
  • Seite 85 Inbetriebnahme Abb. 66: Neues TwinCAT 3 Projekt erstellen Im Projektmappen-Explorer liegt sodann das neue Projekt vor: Abb. 67: Neues TwinCAT 3 Projekt im Projektmappen-Explorer Es besteht generell die Möglichkeit das TwinCAT „lokal“ oder per „remote“ zu verwenden. Ist das TwinCAT System inkl. Benutzeroberfläche (Standard) auf dem betreffenden PLC (lokal) installiert, kann TwinCAT „lokal“...
  • Seite 86 Inbetriebnahme und folgendes Fenster hierzu geöffnet: Abb. 68: Auswahldialog: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) •...
  • Seite 87 Inbetriebnahme Nach der Auswahl mit „OK“ ist das Zielsystem über das Visual Studio Shell ansprechbar. Geräte einfügen In dem linksseitigen Projektmappen-Explorer der Benutzeroberfläche des Visual Studio Shell wird innerhalb des Elementes „E/A“ befindliche „Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Scan“...
  • Seite 88 Inbetriebnahme Abb. 72: Abbildung der Konfiguration in VS Shell der TwinCAT 3 Umgebung Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.).
  • Seite 89 Inbetriebnahme PLC programmieren TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦...
  • Seite 90 Inbetriebnahme Abb. 75: Festlegen des Namens bzw. Verzeichnisses für die PLC Programmierumgebung Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 76: Initiales Programm „Main“...
  • Seite 91 Inbetriebnahme Abb. 77: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 78: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“...
  • Seite 92 Inbetriebnahme Variablen Zuordnen Über das Menü einer Instanz – Variablen innerhalb des „SPS“ Kontextes wird mittels „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 79: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“...
  • Seite 93 Inbetriebnahme Entsprechend der Standarteinstellungen stehen nur bestimmte PDO Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 94 Inbetriebnahme Abb. 82: Anwendung von "Goto Link Variable" am Beispiel von „MAIN.bEL1004_Ch4“ Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen. In diesem Beispiel wäre dann allerdings eine komplette Auswahl aller Ausgangsbits der EL2008 nicht möglich, da die Klemme nur einzelne digitale Ausgänge zur Verfügung stellt.
  • Seite 95 Inbetriebnahme 4. In der SPS muss dann eine Instanz der Datenstruktur vom kopierten Datentyp angelegt werden. Abb. 84: Instance_of_struct 5. Anschließend muss die Projektmappe erstellt werden. Das kann entweder über die Tastenkombinati- on „STRG + Shift + B“ gemacht werden oder über den Reiter „Erstellen“/ „Build“ in TwinCAT. 6.
  • Seite 96 Inbetriebnahme Aktivieren der Konfiguration Die Zuordnung von PDO zu PLC Variablen hat nun die Verbindung von der Steuerung zu den Ein- und Ausgängen der Klemmen hergestellt. Nun kann die Konfiguration mit oder über das Menü unter „TWINCAT“ aktiviert werden, um dadurch Einstellungen der Entwicklungsumgebung auf das Laufzeitsystem zu übertragen.

  • Seite 97: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 98 Inbetriebnahme Im System Manager ist über Options → Show realtime Kompatible Geräte die TwinCAT-Übersicht über die lokalen Netzwerkschnittstellen aufzurufen. Abb. 88: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 89: Aufruf in VS Shell (TwinCAT 3) Der folgende Dialog erscheint: Abb. 90: Übersicht Netzwerkschnittstellen Hier können nun Schnittstellen, die unter „Kompatible Geräte“...
  • Seite 99 Inbetriebnahme Abb. 91: Eigenschaft von EtherCAT Gerät (TwinCAT 2): Klick auf „Kompatible Geräte…“ von „Adapter“ TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start →...
  • Seite 100 Inbetriebnahme Abb. 93: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 3.9 EL40xx...
  • Seite 101 Inbetriebnahme Abb. 94: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL40xx Version: 3.9...
  • Seite 102 Inbetriebnahme IP-Adresse des verwendeten Ports IP Adresse/DHCP In den meisten Fällen wird ein Ethernet-Port, der als EtherCAT-Gerät konfiguriert wird, keine allge- meinen IP-Pakete transportieren. Deshalb und für den Fall, dass eine EL6601 oder entsprechende Geräte eingesetzt werden, ist es sinnvoll, über die Treiber-Einstellung „Internet Protocol TCP/IP“ ei- ne feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren.

  • Seite 103: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 104 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.

  • Seite 105: Onlinedescription Unter Twincat

    Inbetriebnahme Der System Manager legt bei „online“ erfassten Gerätebeschreibungen in seinem ESI-Verzeichnis eine neue Datei „OnlineDescription0000...xml“ an, die alle online ausgelesenen ESI-Beschreibungen enthält. Abb. 99: Vom System Manager angelegt OnlineDescription.xml Soll daraufhin ein Slave manuell in die Konfiguration eingefügt werden, sind „online“ erstellte Slaves durch ein vorangestelltes „>“...
  • Seite 106 Inbetriebnahme Abb. 101: Hinweisfenster fehlerhafte ESI-Datei (links: TwinCAT 2; rechts: TwinCAT 3) Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 3.9 EL40xx...

  • Seite 107: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 102: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 103: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 108: Offline Konfigurationserstellung

    Inbetriebnahme • müssen die Geräte/Module über EtherCAT-Kabel bzw. im Klemmenstrang so verbunden sein wie sie später eingesetzt werden sollen. • müssen die Geräte/Module mit Energie versorgt werden und kommunikationsbereit sein. • muss TwinCAT auf dem Zielsystem im CONFIG-Modus sein. Der Online-Scan-Vorgang setzt sich zusammen aus: •...

  • Seite 109: Auswahl Ethernet Port

    Inbetriebnahme Abb. 106: Auswahl Ethernet Port Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT Gerät (TwinCAT 2)“. Abb. 107: Eigenschaften EtherCAT Gerät (TwinCAT 2) TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“...
  • Seite 110 Inbetriebnahme Abb. 108: Anfügen von EtherCAT Geräten (links: TwinCAT 2; rechts: TwinCAT 3) Es öffnet sich der Dialog zur Auswahl des neuen Gerätes. Es werden nur Geräte angezeigt für die ESI- Dateien hinterlegt sind. Die Auswahl bietet auch nur Geräte an, die an dem vorher angeklickten Gerät anzufügen sind - dazu wird die an diesem Port mögliche Übertragungsphysik angezeigt (Abb.

  • Seite 111: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 112 Abb. 112: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 113: Online Konfigurationserstellung

    Inbetriebnahme 5.2.6 ONLINE Konfigurationserstellung Erkennen/Scan des Geräts EtherCAT Befindet sich das TwinCAT-System im CONFIG-Modus, kann online nach Geräten gesucht werden. Erkennbar ist dies durch ein Symbol unten rechts in der Informationsleiste: • bei TwinCAT 2 durch eine blaue Anzeige „Config Mode“ im System Manager-Fenster: •...

  • Seite 114: Funktionsweise Online Scan

    Inbetriebnahme Abb. 116: Hinweis automatischer GeräteScan (links: TwinCAT 2; rechts: TwinCAT 3) Ethernet Ports mit installierten TwinCAT Realtime-Treiber werden als „RT-Ethernet“ Geräte angezeigt. Testweise wird an diesen Ports ein EtherCAT-Frame verschickt. Erkennt der Scan-Agent an der Antwort, dass ein EtherCAT-Slave angeschlossen ist, wird der Port allerdings gleich als „EtherCAT Device“ angezeigt.

  • Seite 115: Slave-Scan In Der Praxis Im Serienmaschinenbau

    Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 116 Inbetriebnahme Dazu kommt, dass durch produktionsbegleitende Entwicklung in Firma A das neue Feature C der EL2521-0025-1019 (zum Beispiel ein verbesserter Analogfilter oder ein zusätzliches Prozessdatum zur Diagnose) gerne entdeckt und ohne betriebsinterne Rücksprache genutzt wird. Für die so entstandene neue Konfiguration „B2.tsm“...
  • Seite 117 Inbetriebnahme Abb. 125: Anzeige des Wechsels zwischen „Free Run“ und „Config Mode“ unten rechts in der Statusleiste Abb. 126: TwinCAT kann auch durch einen Button in diesen Zustand versetzt werden (links: TwinCAT 2; rechts TwinCAT 3) Das EtherCAT System sollte sich danach in einem funktionsfähigen zyklischen Betrieb nach Abb. Beispielhafte Online-Anzeige befinden.

  • Seite 118: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigu- ration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten...
  • Seite 119 Inbetriebnahme Abb. 130: Korrekturdialog Die Anzeige der „Extended Information“ wird empfohlen, weil dadurch Unterschiede in der Revision sichtbar werden. Farbe Erläuterung grün Dieser EtherCAT Slave findet seine Entsprechung auf der Gegenseite. Typ und Revision stimmen überein. blau Dieser EtherCAT Slave ist auf der Gegenseite vorhanden, aber in einer anderen Revision. Diese andere Revision kann andere Default-Einstellungen der Prozessdaten und andere/zusätzliche Funktionen haben.
  • Seite 120 Abb. 131: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 121: Ethercat Teilnehmerkonfiguration

    Inbetriebnahme Abb. 133: Dialog „Change to Compatible Type…“ (links: TwinCAT 2; rechts TwinCAT 3) Folgende Elemente in der ESI eines EtherCAT-Teilenhmers werden von TwinCAT verglichen und als gleich vorausgesetzt, um zu entscheiden, ob ein Gerät als „kompatibel“ angezeigt wird: • Physics (z.B. RJ45, Ebus…) •...
  • Seite 122 Inbetriebnahme Abb. 135: „Baumzweig“ Element als Klemme EL3751 Im rechten Fenster des System Managers (TwinCAT 2) bzw. der Entwicklungsumgebung (TwinCAT 3) stehen Ihnen nun verschiedene Karteireiter zur Konfiguration der Klemme zur Verfügung. Dabei bestimmt das Maß der Komplexität eines Teilnehmers welche Karteireiter zur Verfügung stehen. So bietet, wie im obigen Beispiel zu sehen, die Klemme EL3751 viele Einstellmöglichkeiten und stellt eine entsprechende Anzahl von Karteireitern zur Verfügung.
  • Seite 123 Inbetriebnahme Karteireiter „EtherCAT“ Abb. 137: Karteireiter „EtherCAT“ Typ des EtherCAT-Geräts Product/Revision Produkt- und Revisions-Nummer des EtherCAT-Geräts Auto Inc Adr. Auto-Inkrement-Adresse des EtherCAT-Geräts. Die Auto-Inkrement-Adresse kann benutzt werden, um jedes EtherCAT-Gerät anhand seiner physikalischen Position im Kommunikationsring zu adressieren. Die Auto-Inkrement- Adressierung wird während der Start-Up-Phase benutzt, wenn der EtherCAT- master die Adressen an die EtherCAT-Geräte vergibt.
  • Seite 124 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 125: Manuelle Veränderung Der Prozessdaten

    Inbetriebnahme Abb. 139: Konfigurieren der Prozessdaten Manuelle Veränderung der Prozessdaten In der PDO-Übersicht kann laut ESI-Beschreibung ein PDO als „fixed“ mit dem Flag „F“ gekenn- zeichnet sein (Abb. Konfigurieren der Prozessdaten, J). Solche PDOs können prinzipiell nicht in ih- rer Zusammenstellung verändert werden, auch wenn TwinCAT den entsprechenden Dialog anbietet („Edit“).
  • Seite 126 Inbetriebnahme Abb. 140: Karteireiter „Startup“ Spalte Beschreibung Transition Übergang, in den der Request gesendet wird. Dies kann entweder • der Übergang von Pre-Operational to Safe-Operational (PS) oder • der Übergang von Safe-Operational to Operational (SO) sein. Wenn der Übergang in „<>“ eingeschlossen ist (z. B. <PS>), dann ist der Mailbox Request fest und kann vom Anwender nicht geändert oder gelöscht werden.
  • Seite 127 Inbetriebnahme Abb. 141: Karteireiter „CoE - Online“ Darstellung der Objekt-Liste Spalte Beschreibung Index Index und Subindex des Objekts Name Name des Objekts Flags Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt.
  • Seite 128 Inbetriebnahme Update List Die Schaltfläche Update List aktualisiert alle Objekte in der Listenanzeige Auto Update Wenn dieses Kontrollkästchen angewählt ist, wird der Inhalt der Objekte automatisch aktualisiert. Advanced Die Schaltfläche Advanced öffnet den Dialog Advanced Settings. Hier können Sie festlegen, welche Objekte in der Liste angezeigt werden. Abb. 142: Dialog „Advanced settings“...
  • Seite 129 Inbetriebnahme Status Maschine Init Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Init zu setzen. Pre-Op Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Pre- Operational zu setzen. Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Operational zu setzen. Bootstrap Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Bootstrap zu setzen.

  • Seite 130: Aktivierung Der Pdo-Zuordnung

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 131: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    Inbetriebnahme Spalte Beschreibung Index Index des PDO. Size Größe des PDO in Byte. Name Name des PDO. Wenn dieses PDO einem Sync-Manager zugeordnet ist, erscheint es als Variable des Slaves mit diesem Parameter als Namen. Flags Fester Inhalt: Der Inhalt dieses PDO ist fest und kann nicht vom System-Manager geändert werden.
  • Seite 132 Inbetriebnahme • Der Anwender/Programmierer bearbeitet die IO‑Konfiguration, d.h. die Gesamtheit der Input/ Output‑Geräte, wie etwa Antriebe, die an den verwendeten Feldbussen anliegen, in der TwinCAT‑Systemumgebung. Hinweis: Im Folgenden werden nur EtherCAT‑Konfigurationen in der TwinCAT‑Systemumgebung betrachtet. • Der Anwender fügt z.B. manuell Geräte in eine Konfiguration ein oder führt einen Scan auf dem Online‑System durch.

  • Seite 133: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Inbetriebnahme Die beiden genannten Methoden für den Export und Import der veränderten Klemme werden im Folgenden demonstriert. 5.2.8.2 Das Vorgehen innerhalb TwinCAT mit xti‑Dateien Jedes IO Gerät kann einzeln exportiert/abgespeichert werden: Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: EL40xx Version: 3.9...

  • Seite 134: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    Inbetriebnahme 5.2.8.3 Das Vorgehen innerhalb und außerhalb TwinCAT mit sci‑Datei Hinweis Verfügbarkeit (2021/01) Das sog. „SCI‑Verfahren“ ist ab TwinCAT 3.1 build 4024.14 verfügbar. Die Slave Configuration Information (SCI) beschreibt eine bestimmte vollständige Konfiguration für einen EtherCAT Slave (Klemme, Box, Antrieb…) basierend auf den Einstellungsmöglichkeiten der Gerätebeschreibungsdatei (ESI, EtherCAT Slave Information).
  • Seite 135 Inbetriebnahme • Im Weiteren kann eine Beschreibung angegeben werden: • Erläuterungen zum Dialogfenster: Name Name des SCIs, wird vom Anwender vergeben. Description Beschreibung der Slave Konfiguration für den genutzten Anwendungsfall, wird vom Anwen- der vergeben. Options Keep Modules Falls ein Slave „Modules/Slots“ unterstützt, kann entschieden werden, ob diese mit expor- tiert werden sollen oder ob die Modul‑...
  • Seite 136 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 137 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: EL40xx Version: 3.9...

  • Seite 138: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Inbetriebnahme Default export AoE | Set AmsNetId Standard Einstellung, ob die konfigurierte AmsNetId exportiert wird. options CoE | Set cycle time(0x1C3x.2) Standard Einstellung, ob die konfigurierte Zykluszeit exportiert wird. EoE | Set MAC and IP Standard Einstellung, ob die konfigurierten MAC‑ und IP‑Adressen exportiert werden.
  • Seite 139 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 140 Inbetriebnahme Abb. 146: Grundlegende EtherCAT Slave Diagnose in der PLC Dabei werden folgende Aspekte abgedeckt: Version: 3.9 EL40xx...

  • Seite 141: Diagnoseinformationen

    Inbetriebnahme Kennzeichen Funktion Ausprägung Anwendung/Auswertung Diagnoseinformationen des Zumindest der DevState ist in der EtherCAT Master PLC zyklusaktuell auszuwerten. zyklisch aktualisiert (gelb) oder azy- Die Diagnoseinformationen des klisch bereitgestellt (grün). EtherCAT Master bieten noch weitaus mehr Möglichkeiten, die in der EtherCAT-Systemdokumentation behandelt werden.
  • Seite 142 Inbetriebnahme Abb. 147: EL3102, CoE-Verzeichnis EtherCAT-Systemdokumentation Es ist die ausführliche Beschreibung in der EtherCAT-Systemdokumentation (EtherCAT Grundlagen --> CoE Interface) zu beachten! Einige Hinweise daraus in Kürze: • Es ist geräteabhängig, ob Veränderungen im Online-Verzeichnis slave-lokal gespeichert werden. EL- Klemmen (außer den EL66xx) verfügen über diese Speichermöglichkeit. •...
  • Seite 143 Inbetriebnahme Abb. 148: Beispiel Inbetriebnahmehilfe für eine EL3204 Diese Inbetriebnahme verwaltet zugleich • CoE-Parameterverzeichnis • DC/FreeRun-Modus • die verfügbaren Prozessdatensätze (PDO) Die dafür bisher nötigen Karteireiter „Process Data“, „DC“, „Startup“ und „CoE-Online“ werden zwar noch angezeigt, es wird aber empfohlen die automatisch generierten Einstellungen durch die Inbetriebnahmehilfe nicht zu verändern, wenn diese verwendet wird.
  • Seite 144 Inbetriebnahme Der vom Anwender beabsichtigte, von TwinCAT beim Start automatisch herbeigeführte Ziel-State kann im System Manager eingestellt werden. Sobald TwinCAT in RUN versetzt wird, wird dann der TwinCAT EtherCAT Master die Zielzustände anfahren. Standardeinstellung Standardmäßig ist in den erweiterten Einstellungen des EtherCAT Masters gesetzt: •...
  • Seite 145 Inbetriebnahme Manuelle Führung Aus bestimmten Gründen kann es angebracht sein, aus der Anwendung/Task/PLc die States kontrolliert zu fahren, z. B. • aus Diagnosegründen • kontrolliertes Wiederanfahren von Achsen • ein zeitlich verändertes Startverhalten ist gewünscht Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z. B.
  • Seite 146 Inbetriebnahme Abb. 152: Unzulässige Überschreitung E-Bus Strom Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 153: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! Version: 3.9 EL40xx...

  • Seite 147: Kurzanleitung Zur Inbetriebnahme

    Inbetriebnahme Kurzanleitung zur Inbetriebnahme Wird eine EL40xx in die TwinCAT Konfiguration eingebaut, erscheinen je nach Klemme die möglichen Ausgangskanäle, z. B. hier die EL4038: Abb. 154: Prozessdaten der EL4038 Im Fall der EL4038 sind hier 8 Sätze an Echtzeit-Prozessdaten (rot) vorhanden, für jeden Ausgabekanal einer.

  • Seite 148: Übersicht Prozessdaten (Pdo)

    Inbetriebnahme Abb. 156: Anzeige der verknüpften Variable im TwinCAT Baum Ist dies geschehen und die TwinCAT Konfiguration aktiviert, gibt die EL40xx bereits die entsprechenden Analogwerte elektrisch aus. Der Ausgang wird dann aus der Steuerung zyklisch beschrieben, hier beispielsweise mit einer Spannungsrampe zum Test: Abb. 157: Ausgabe der Analogwerte am Bsp.
  • Seite 149 Inbetriebnahme Abb. 158: EL40x8 - Prozessdaten Es sind keine Kanäle abwählbar. Beschreibung der PDOs der EL40xx Klemmen Richtung PDO Name Echtzeitverhalten Datentyp CoE Index Default- Bedeutung Wert Ausgang (von AO Outputs Analog out- Realtime: zyklisch INT16 (16 Bit 0x160n Sollwert des Analogaus- der Steue- Channel n übertragenes PDO...

  • Seite 150: Grundlagen Zur Funktion

    Inbetriebnahme Grundlagen zur Funktion Im Folgenden werden die Grundfunktion und die möglichen Einstellungen der EL40xx beschrieben. Übergeordnete Hinweise finden Sie in der Systembeschreibung. 5.6.1 Änderung der Slave-Parameter im CoE-Verzeichnis Bei der Inbetriebnahme müssen ggf. die CoE-Parameter verändert werden. Im Reiter „CoE-Online“ des EtherCAT-Slave können die CoE-Parameter (CAN over EtherCAT) verändert werden.

  • Seite 151: Veränderungen Im Coe-Verzeichnis, Austauschfall

    Inbetriebnahme Offline-Beschreibung: Ist die Klemme nicht real am Bus ansprechbar, wird nur die sog. Offline-Beschreibung des CoE- Verzeichnisses angezeigt. Diese ist Offline-Beschreibung ist in der ESI-Beschreibung (XML) für genau diesen Zweck enthalten. Die Parameter können nicht verändert werden, sie können aber benutzt werden um z. B.

  • Seite 152: Blockschaltbild Zur Bestimmung Der Ausgabewerte

    Berechnung der Ausgabewerte Begriff „Kalibrierung“ Der bei Beckhoff historisch begründete Begriff „Kalibrierung“ wird hier für die Abgleichdaten ver- wendet, auch wenn er nichts mit Abweichungsaussagen eines Kalibrierungszertifikates zu tun hat. Es werden hier faktisch die hersteller- oder kundenseitigen Abgleichdaten/Justagedaten beschrie- ben die das Gerät im laufenden Betrieb verwendet, um die Ausgabegenauigkeit einzuhalten.

  • Seite 153: Funktion Darstellung (Presentation)

    Inbetriebnahme 5.6.3.1 Funktion Darstellung (Presentation) Abb. 162: Blockschaltbild zur Bestimmung der Ausgabewerte mit Default-Einstellungen (Funktion Darstellung) Der Presentation-Baustein nach Index 0x80x0:02 [} 175] formt den PDO-Wert je nach Einstellung in das interne SINT16-Format (signed Integer, 16 bit) für die weitere Berechnung und DAC-Ausgabe um. Je nach ausgewählter Darstellung (Presentation) gilt bei: Signed presentation (default Einstellung) •...
  • Seite 154 Inbetriebnahme Absolute value • Es wird ein SINT16 mit Vorzeichen erwartet, negative Zahlen werden im Zweier-Komplement dargestellt • im Fall einer negativen Zahl wird der Betrag davon gebildet und somit nur positive Werte bis 2 = 32767 weiterverarbeitet. Beispiele zu den Darstellungen (Presentation) •...

  • Seite 155: Funktion Gain/Offset

    Inbetriebnahme 5.6.3.2 Funktion Gain/Offset Abb. 163: Blockschaltbild zur Bestimmung der Ausgabewerte in Default-Einstellung (Funktion Gain/Offset) Funktion Gain/Offset Die Klemme ist herstellerseitig mit den VendorCalibration-Daten abgeglichen, um die spezifizierte Ausgabegenauigkeit zu erreichen. Die VendorCalibration-Daten sind passwortgeschützt und können nicht verändert werden. Ist anlagenseitig eine Manipulation des Ausgabewertes nötig, •...

  • Seite 156: Funktion Watchdog

    Inbetriebnahme 5.6.3.3 Funktion Watchdog Blockschaltbild zur Bestimmung der Ausgabewerte in Default-Einstellung (Funktion Watchdog) Funktion Watchdog, Index 0x80n0:05 [} 175] Die EL40xx Klemmen sind mit einer Sicherungseinrichtung (Watchdog) ausgestattet, die z. B. bei unterbrochenem Prozessdatenverkehr, die Ausgänge in einen definierten Zustand schaltet. Der Ablauf ist wie folgt: •...

  • Seite 157: Fast-Mode

    Inbetriebnahme Fast-Mode Der Fast Mode bei Beckhoff EtherCAT Klemmen hat sich historisch entwickelt und ist eine Betriebsart, um EL-Klemmen vorrangig der Gruppen EL31xx und EL41xx (analoge Ein/Ausgangs-Klemmen) mit einer deutliche schnelleren Wandlungszeit zu betreiben. Somit kann ein analoger Eingangswert schneller/öfter gewandelt werden bzw.

  • Seite 158: Filter-Deaktivierung Bei Eingangsklemmen

    Inbetriebnahme Abb. 165: Ausgangskanal ein- und ausschalten FastMode durch CoE-Deaktivierung Zum Deaktivieren der CoE-Unterstützung bei Eingangsklemmen muss in die StartUp-Liste im Systemmanager bei der Klemme ein eingetragen werden. Dadurch ist das CoE später im SAFEOP und OP deaktiviert. Die FastMode-Aktivierung wird wird durch den Eintrag "0x80nn" im "Sync mode"- Objekt vorgenommen, während "nn"...

  • Seite 159: El4X1X, El4X2X Stromausgang

    Inbetriebnahme EL4x1x, EL4x2x Stromausgang Belastbarkeit Die Belastbarkeit der EL4xxx-Stromausgänge unterliegt vorgegeben Einsatzgrenzen. Dies wird durch die Angabe "max. Bürde" in den technischen Daten zum Ausdruck gebracht. Dies ist der für den jeweiligen Kanal maximale Lastwiderstand, gegen den die Klemme noch den max. möglichen Ausgangsstrom treiben kann.
  • Seite 160 Inbetriebnahme Abb. 167: Zulässiger Betriebsbereich für EL4xx4 Stromausgänge Abb. 168: Zulässiger Betriebsbereich für EL4xx8 Stromausgänge Parallelschaltung Die Strom-Ausgänge der EL4xxx Geräte können parallel auf eine Last gelegt werden, wenn diese eine höheren Strombedarf als 20mA hat. Es müssen dabei alle GND miteinander verbunden sein. Es können dazu Kanäle einer Klemme, aber auch Kanäle mehrerer Klemmen verwendet werden.

  • Seite 161: Hinweise Zu Analogen Spezifikationen

    Parallelschaltung nicht. Hinweise zu analogen Spezifikationen Beckhoff IO-Geräte (Klemmen, Boxen, Module) mit analogen Eingängen sind durch eine Reihe technischer Kenndaten charakterisiert, siehe dazu die Technischen Daten in den jeweiligen Dokumentationen. Zur korrekten Interpretation dieser Kenndaten werden im Folgenden einige Erläuterungen gegeben.

  • Seite 162: Temperaturkoeffizient Tk [Ppm/K]

    Lindern kann ein Hersteller dies durch Verwendung höherwertiger Bauteile oder Software-Maßnahmen. Der von Beckhoff ggf. angegebene Temperaturkoeffizient erlaubt es dem Anwender den zu erwartenden Messfehler außerhalb der Grundgenauigkeit bei 23°C zu berechnen. Aufgrund der umfangreichen Unsicherheitsbetrachtungen, die in die Bestimmungen der Grundgenauigkeit (bei 23°C) eingehen, empfiehlt Beckhoff eine quadratische Summierung.

  • Seite 163: Langzeiteinsatz

    Langzeiteinsatz einhalten. Eine zeitlich unbeschränkte Funktionszusicherung (betrifft auch die Genauigkeit) kann wie üblich für technischen Geräte allerdings nicht gegeben werden. Beckhoff empfiehlt die Verwendungsfähigkeit in Bezug auf das Einsatzziel im Rahmen üblicher Anlagenwartung z.B. alle 12-24 Monate zu prüfen. 5.9.5 Typisierung SingleEnded / Differentiell Beckhoff unterscheidet analoge Eingänge grundsätzlich in den zwei Typen Single-Ended (SE) und...
  • Seite 164 Inbetriebnahme ◦ Dabei sind diese beiden Punkte bei Beckhoff üblicherweise als Input+/SignalPotenzial und Input-/ BezugsPotenzial gekennzeichnet. ◦ Für die Messung zwischen zwei Potenzialpunkten sind auch zwei Potenziale heranzuführen. ◦ Bei den Begrifflichkeiten „1-Leiter-Anschluss“ oder „3-Leiter-Anschluss“ ist bezüglich der reinen Analog-Messung zu beachten: 3- oder 4-Leiter können zur Sensorversorgung dienen, haben aber mit der eigentlichen Analog-Messung nichts zu tun, diese findet immer zwischen zwei Potenzialen/ Leitungen statt.
  • Seite 165 • Solche Stromgeber stellen i. d .R. eine Stromsenke dar, möchten also als „variable Last“ zwischen + und – sitzen. Vgl. dazu Angaben des Sensorherstellers. Abb. 171: 2-Leiter-Anschluss Sie sind deshalb nach der Beckhoff-Terminologie wie folgt anzuschließen: bevorzugt an „single-ended“ Eingänge wenn die +Supply-Anschlüsse der Klemme/ Box gleich mitgenutzt werden sollen - anzuschließen an +Supply und Signal sie können aber auch an „differentielle“...
  • Seite 166 Dann kann entsprechend an einen Beckhoff „single-ended“ Eingang angeschlossen werden. Nein: es ist der Beckhoff „differentiell“ Eingang für +Signal und –Signal zu wählen, +Supply und – Supply sind über extra Leitungen anzuschließen. Unbedingt die Hinweisseite Beschaltung von 0/4..20 mA Differenzeingängen (siehe z. B.
  • Seite 167 Inbetriebnahme Abb. 173: 2-, 3- und 4-Leiter-Anschluss an Single Ended - und Differenz Eingänge EL40xx Version: 3.9...

  • Seite 168: Gleichtaktspannung Und Bezugsmasse (Bezogen Auf Differenzeingänge)

    Bei mehrkanaligen Klemmen/ Boxen mit resistiver (=direkter, ohmscher, galvanischer) oder kapazitiver Verbindung zwischen den Kanälen ist die Bezugsmasse vorzugsweise der Symmetriepunkt aller Kanäle, unter Betrachtung der Verbindungswiderstände. Beispiele für Bezugsmassen bei Beckhoff IO Geräten: 1. internes AGND (analog GND) herausgeführt: EL3102/EL3112, resistive Verbindung der Kanäle untereinander 2.

  • Seite 169: Zeitliche Aspekte Der Analog/Digital Wandlung

    Zeitliche Aspekte der analog/digital Wandlung Die Umwandlung des stetigen analogen elektrischen Eingangssignals in eine wertdiskrete digitale und maschinenlesbare Form wird in den Beckhoff analogen Eingangsbaugruppen EL/KL/EP mit sog. ADC (analog digital converter) umgesetzt. Obgleich verschiedene ADC-Technologien gängig sind, haben sie alle aus Anwendersicht ein gemeinsames Merkmal: nach dem Ende der Umwandlung steht ein bestimmter digitaler Wert zur Weiterverarbeitung in der Steuerung bereit.

  • Seite 170: Signalverzögerung (Sprungantwort)

    Angabe die Signalcharakteristik betrachtet werden: je nach Signalfrequenz kann es zu unterschiedlichen Laufzeiten durch das System kommen. Dies ist die „äußere“ Betrachtung des Systems „Beckhoff AI Kanal“ – intern setzt sich insbesondere die Signalverzögerung aus den verschiedenen Anteilen Hardware, Verstärker, Wandlung selbst, Datentransport und Verarbeitung zusammen.

  • Seite 171: Signalverzögerung (Linear)

    Inbetriebnahme Abb. 177: Diagramm Signalverzögerung (Sprungantwort) 2.2 Signalverzögerung (linear) Stichwort: Gruppenlaufzeit Beschreibt die Verzögerung eines frequenzkonstanten Signals Testsignal kann extern mit einem Frequenzgenerator erzeugt werden, z. B. als Sägezahn oder Sinus. Referenz wäre dann ein zeitgleiches Rechtecksignal. Die Signalverzögerung [ms, µs] ist dann der zeitliche Abstand zwischen dem eingespeisten elektrischen Signal einer bestimmten Amplitude und dem Moment wo der analoge Prozesswert denselben Wert erreicht.

  • Seite 172: Begriffsklärung Gnd/Ground

    Spannung erst dadurch, dass zwei Orte unterschiedliche Potentiale annehmen – der eine Ort sei dann Referenzpotential/Bezugspotential genannt. Im Beckhoff IO Bereich und insbesondere bei den Analogprodukten werden verschiedene Bezugspotentiale verwendet und benannt, diese seien hier definiert, benannt und erläutert. Hinweis: aus historischen Gründen werden bei verschiedenen Beckhoff IO Produkten unterschiedliche Benennungen verwendet.

  • Seite 173: Übersicht Prozessdaten (Pdo)

    Inbetriebnahme ◦ Ausführung: PGND ist eine bauliche Beschreibung für die „negative“ Powerkontaktschiene des Busklemmensystems. ◦ kann mit der Geräteelektronik verbunden sein z.B. zur Geräteversorgung oder als Signalrückführung (siehe Kapitel „Inbetriebnahme“/ „Hinweise zu analogen Messwerten“/ „Hinweise zu analogen Spezifikationen“/ „Typisierung SingleEnded / Differentiell“ [} 163]). Siehe dazu die jeweilige Gerätedokumentation.

  • Seite 174: Übersicht Parameter Objekte (Coe)

    Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Descripti- on. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung Die Parametrierung der Klemme wird über den CoE - Online Reiter (mit Doppelklick auf das ent- sprechende Objekt) bzw.

  • Seite 175: Konfigurationsdaten

    Inbetriebnahme 5.11.2 Konfigurationsdaten Index 8pp0 AO settings Ch.1-8 Index (hex) Name Bedeutung Data type Flags Default 8pp0:0 AO settings Ch.1-8 Max. Subindex UINT8 0x16 (22 8pp0:01 Enable user scale Die Anwender Skalierung ist aktiv. (siehe Flussdia- BOOLEAN 0x00 (0 gramm Datenstrom) 8pp0:02 Presentation 0: Signed presentation...

  • Seite 176: Ausgangsdaten

    Inbetriebnahme 5.11.3 Ausgangsdaten Index 7pp0 AO outputs Ch.1-8 Index (hex) Name Bedeutung Data type Flags Default 7pp0:0 AO outputs Ch.1-8 Max. Subindex UINT8 0x01 (1 7pp0:01 Analog output Analoges Ausgangsdatum INT16 0x0000 (0 5.11.4 Standardobjekte Index 1000 Device type Index (hex) Name Bedeutung Datentyp Flags...
  • Seite 177 Inbetriebnahme Index 1600 RxPDO-Map Outputs Ch.1 Index (hex) Name Bedeutung Data type Flags Default 1600:0 RxPDO-Map Outputs PDO Mapping RxPDO 1 UINT8 0x01 (1 Ch.1 1600:01 SubIndex 001 1. PDO Mapping entry (object 0x7000 (AO outputs UINT32 0x7000:01, 16 Ch.1), entry 0x01 (Analog output)) Index 1601 RxPDO-Map Outputs Ch.2 Index (hex) Name Bedeutung...
  • Seite 178 Inbetriebnahme Index 1C00 Sync manager type Index (hex) Name Bedeutung Datentyp Flags Default 1C00:0 Sync manager type Benutzung der Sync Manager UINT8 0x04 (4 1C00:01 SubIndex 001 Sync-Manager Type Channel 1: Mailbox Write UINT8 0x01 (1 1C00:02 SubIndex 002 Sync-Manager Type Channel 2: Mailbox Read UINT8 0x02 (2 1C00:03...
  • Seite 179 Inbetriebnahme Index 1C32 SM output parameter Index (hex) Name Bedeutung Datentyp Flags Default 1C32:0 SM output parameter Synchronisierungsparameter der Outputs UINT8 0x07 (7 1C32:01 Sync mode Aktuelle Synchronisierungsbetriebsart: UINT16 0x0001 (1 • 0: Free Run • 1: Synchron with SM 2 Event •...

  • Seite 180: Anhang

    Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Bereich Download zur Verfügung steht! Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware;...
  • Seite 181 Anhang EL4002 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 15 EL4002-0000-0016 2007/08 EL4002-0000-0017 2012/08 EL4002-0000-0018 2014/03 EL4002-0000-0019 2014/08 2014/10 EL4002-0000-0020 2016/01 16 - 17* 2017/05 2018/03 EL4004 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 15 EL4004-0000-0016 2007/08 EL4004-0000-0017 2012/08...
  • Seite 182 Anhang EL4012 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 10 EL4012-0000-0016 2007/10 EL4012-0000-0017 2012/07 EL4012-0000-0018 2014/03 EL4012-0000-0019 2014/08 EL4012-0000-0020 2016/02 11 - 13* 2017/05 2018/03 EL4014 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 10 EL4014-0000-0016 2007/10 EL4014-0000-0017 2012/08 EL4014-0000-0018...
  • Seite 183 Anhang EL4022 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 10 EL4022-0000-0016 2007/08 EL4022-0000-0017 2012/07 EL4022-0000-0018 2014/03 EL4022-0000-0019 2014/08 EL4022-0000-0020 2016/02 11 - 13* 2017/05 2018/03 EL4022-0000-0021 2019/07 EL4024 Hardware (HW) Firmware Revision-Nr. Release - Datum 00 - 10 EL4024-0000-0016 2009/08 EL4024-0000-0017...

  • Seite 184: Firmware Update El/Es/Elm/Em/Epxxxx

    Stand. Überprüfen Sie auf der Beckhoff Webseite, ob eine aktuellere Dokumentation vorliegt. Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden.
  • Seite 185 Anhang HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzu- führen. Es empfiehlt sich ein möglichst aktuelles Build, kostenlos zum Download verfügbar auf der Beckhoff-Website https://www.beckhoff.com/de-de/. Zum Firmware‑Update kann TwinCAT im sog. FreeRun‑Modus betrieben werden, eine kostenpflichtige Li- zenz ist dazu nicht nötig.

  • Seite 186: Gerätebeschreibung Esi-File/Xml

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 187 Anhang Abb. 180: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 181: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 182: Änderungsdialog In diesem Beispiel in Abb.

  • Seite 188: Änderung Erst Nach Neustart Wirksam

    Anhang Änderung der Slave-Kennung ESI Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update Abb. 183: EEPROM Update Im folgenden Dialog wird die neue ESI-Beschreibung ausgewählt, s.

  • Seite 189: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.

  • Seite 190: Update Controller-Firmware *.Efw

    Anhang Abb. 185: Anzeige FW-Stand EL3204 TwinCAT 2.11 zeigt in (A) an, dass aktuell das Online-CoE-Verzeichnis angezeigt wird. Ist dies nicht der Fall, kann durch die erweiterten Einstellungen (B) durch Online und Doppelklick auf All Objects das Online- Verzeichnis geladen werden. 6.4.3 Update Controller-Firmware *.efw CoE-Verzeichnis...
  • Seite 191 Anhang Abb. 186: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 192: Fpga-Firmware *.Rbf

    Anhang • Kontrolle des aktuellen Status (B, C) • Download der neuen *efw-Datei, abwarten bis beendet. Ein Passwort wird in der Regel nicht benötigt. • Nach Beendigung des Download in INIT schalten, dann in PreOP • Slave kurz stromlos schalten (nicht unter Spannung ziehen!) •...
  • Seite 193 Anhang Abb. 187: Versionsbestimmung FPGA-Firmware Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties. Abb. 188: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren.
  • Seite 194 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 195 Anhang • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EL40xx Version: 3.9...

  • Seite 196: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Anhang • Wählen Sie die Datei (*.rbf) mit der neuen FPGA-Firmware aus und übertragen Sie diese zum EtherCAT-Gerät: • Abwarten bis zum Ende des Downloads • Slave kurz stromlos schalten (nicht unter Spannung ziehen!). Um die neue FPGA-Firmware zu aktivieren ist ein Neustart (Aus- und Wiedereinschalten der Spannungsversorgung) des EtherCAT- Geräts erforderlich •...

  • Seite 197: Wiederherstellen Des Auslieferungszustandes

    Anhang Wiederherstellen des Auslieferungszustandes Um den Auslieferungszustand (Werkseinstellungen) der Backup-Objekte bei den ELxxxx-Klemmen wiederherzustellen, kann im TwinCAT System Manger (Config-Modus) das CoE-Objekt Restore default parameters, Subindex 001 angewählt werden (s. Abb. Auswahl des PDO‚ Restore default parameters) Abb. 191: Auswahl des PDO Restore default parameters Durch Doppelklick auf SubIndex 001 gelangen Sie in den Set Value -Dialog.

  • Seite 198: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de...
  • Seite 200 Mehr Informationen: www.beckhoff.de/EL4xxx Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
