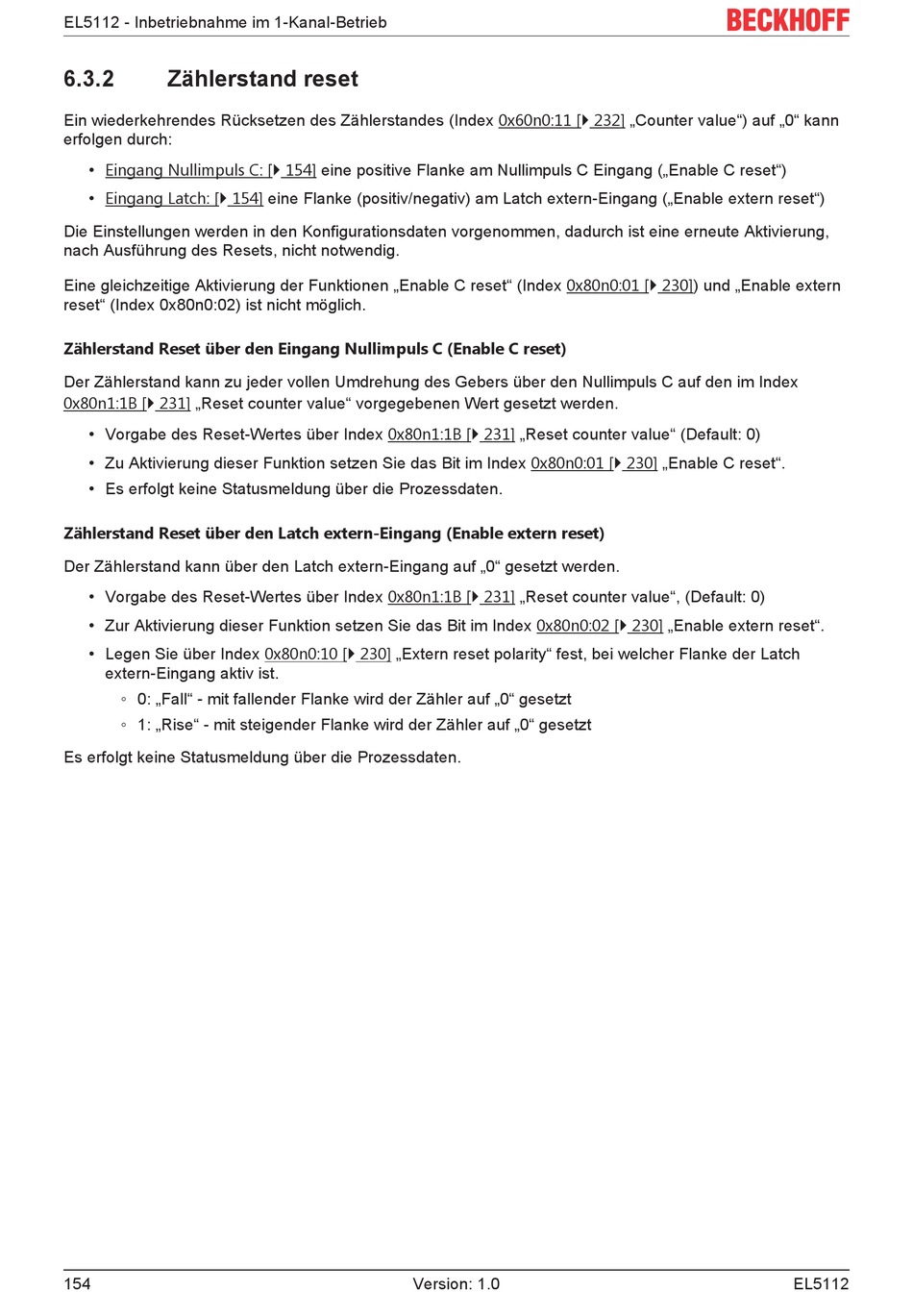

EL5112 - Inbetriebnahme im 1-Kanal-Betrieb
6.3.2
Zählerstand reset
Ein wiederkehrendes Rücksetzen des Zählerstandes (Index 0x60n0:11 [} 232] „Counter value") auf „0" kann
erfolgen durch:
• Eingang Nullimpuls C: [} 154] eine positive Flanke am Nullimpuls C Eingang („Enable C reset")
• Eingang Latch: [} 154] eine Flanke (positiv/negativ) am Latch extern-Eingang („Enable extern reset")
Die Einstellungen werden in den Konfigurationsdaten vorgenommen, dadurch ist eine erneute Aktivierung,
nach Ausführung des Resets, nicht notwendig.
Eine gleichzeitige Aktivierung der Funktionen „Enable C reset" (Index 0x80n0:01 [} 230]) und „Enable extern
reset" (Index 0x80n0:02) ist nicht möglich.
Zählerstand Reset über den Eingang Nullimpuls C (Enable C reset)
Der Zählerstand kann zu jeder vollen Umdrehung des Gebers über den Nullimpuls C auf den im Index
0x80n1:1B [} 231] „Reset counter value" vorgegebenen Wert gesetzt werden.
• Vorgabe des Reset-Wertes über Index 0x80n1:1B [} 231] „Reset counter value" (Default: 0)
• Zu Aktivierung dieser Funktion setzen Sie das Bit im Index 0x80n0:01 [} 230] „Enable C reset".
• Es erfolgt keine Statusmeldung über die Prozessdaten.
Zählerstand Reset über den Latch extern-Eingang (Enable extern reset)
Der Zählerstand kann über den Latch extern-Eingang auf „0" gesetzt werden.
• Vorgabe des Reset-Wertes über Index 0x80n1:1B [} 231] „Reset counter value", (Default: 0)
• Zur Aktivierung dieser Funktion setzen Sie das Bit im Index 0x80n0:02 [} 230] „Enable extern reset".
• Legen Sie über Index 0x80n0:10 [} 230] „Extern reset polarity" fest, bei welcher Flanke der Latch
extern-Eingang aktiv ist.
◦ 0: „Fall" - mit fallender Flanke wird der Zähler auf „0" gesetzt
◦ 1: „Rise" - mit steigender Flanke wird der Zähler auf „0" gesetzt
Es erfolgt keine Statusmeldung über die Prozessdaten.
