34/72 Bosch Rexroth AG
PC / PLC
TCP/IP-Peer als Client
CT: change TAG - Datenträgertyp ändern, hier auf RFID CH1 nach Typ "33"
SR: single read word, lese 2 Wörter (= 8 Bytes) auf CH2 ab MDT-Adresse 0000
Ein MDT befindet sich im Antennenbereich, MDT-Daten z.B. String "01234567"
ER: enhanced read word, lese 2 Wörter (= 8 Bytes) auf CH1 ab MDT-Adresse 0000
SW: single write word, schreibe 2 Wörter(= 8 Bytes) auf CH1 ab MDT-Adresse 0000,
die 2 Wörter sind "abcdefgh", ein MDT befindet sich im Antennenbereich.
SW: single write word, es ist
7.5.3

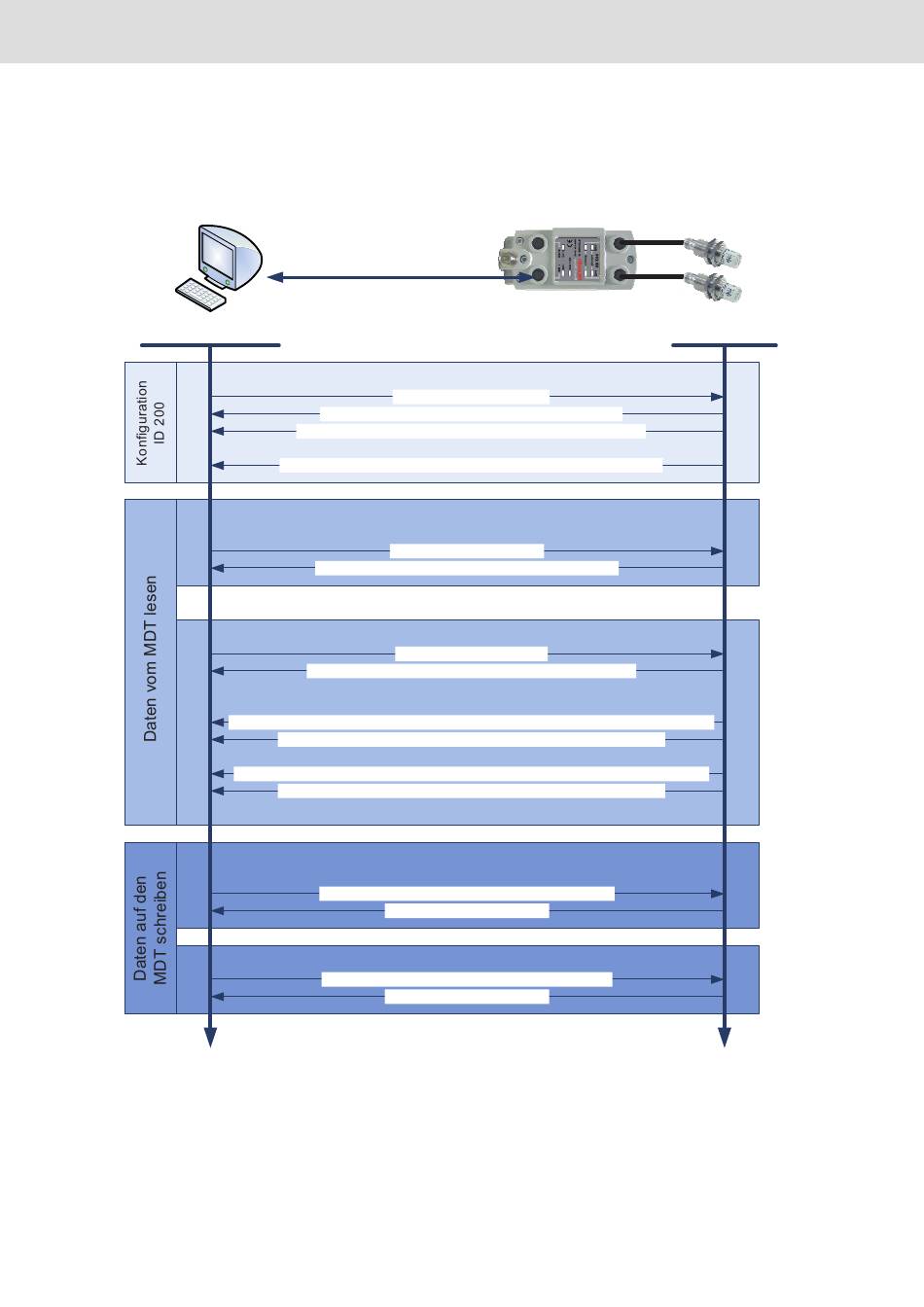

TCP/IP Befehlsbeispiele in Ablaufdiagrammen

TCP/IP an Port 10000
Request: 00:06:04:02:33:33
Response (Request wird bearbeitet): 00:06:04:02:FF:01
Response (Bestätigung: Request erfolgreich): 00:06:04:02:00:02
Response (Bestätigung: kein ID 200/A-Hx auf CH1): 00:06:04:02:06:02
Request: 00:06:10:24:00:00
Response: 00:0E:10:24:00:01:30:31:32:33:34:35:36:37
Request: 00:06:19:22:00:00
Kein MDT im Antennenbereich, Response: 00:06:19:02:05:01
MDT kommt in den Antennenbereich , Response: 00:0E:19:22:00:02:30:31:32:33:34:35:36:37
MDT hat den Antennenbereich verlassen , Response: 00:06:19:02:05:03
Anderer MDT im Antennenbereich, Response: 00:0E:19:22:00:04:34:35:36:37:38:39:3A:3B
MDT hat den Antennenbereich verlassen , Response: 00:06:19:02:05:05
Request: 00:0E:40:22:00:00:61:62:63:64:65:66:67:68
Response: 00:06:40:22:00:06
kein
Request: 00:0E:40:24:00:00:61:62:63:64:65:66:67:68
Response: 00:06:40:04:05:07
ID 200 Ethernet | 3 842 540 400/2016-03
ID 200/C-ETH
TCP/IP-Peer als Server
-- oder – im Fehlerfall --
MDT im Antennenbereich auf CH2.
RFID CH1
RFID CH2
