7.1.4 Befehle senden über die Web‑Seite
Für Inbetriebnahme- und Diagnosezwecke lassen sich auf dieser Seite manuell
Befehle zum Kommunikationsmodul senden. Die Send Command Page kann nur
dann genutzt werden, wenn keine andere Verbindung einer Steuerung zu dem Gerät
besteht.
Zum Aufruf der Seite den Link "> Send Command" clicken, im folgenden
Dialogfenster Benutzername id200 und Kennwort id200 eingeben. Nach einigen

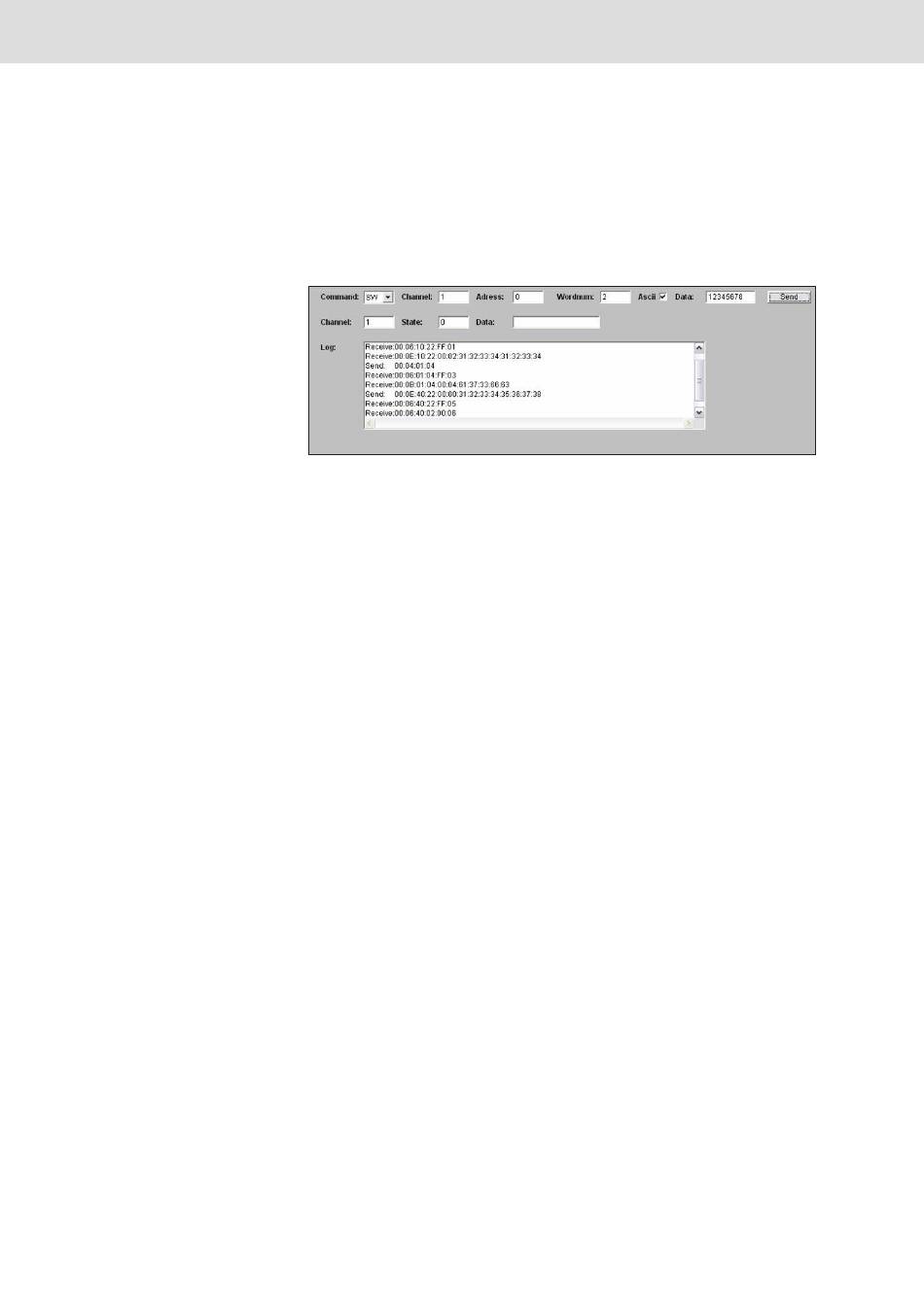

Sekunden öffnet sich der abgebildete Befehls-Dialog.
Fig. 21
Sollte stattdessen die Meldung "Communication refused, connection established
already" erscheinen, so ist der Befehlskanal schon durch das Feldprotokoll oder
einen zweiten Aufruf der Send Command Page geöffnet.
Abhilfe: Schließen der anderen Netzwerkverbindung und Neustart des
Kommunikationsmoduls
Die Befehlskürzel stehen in der Auswahlbox "Command" zur Verfügung. Nach
Auswahl eines Kommandos werden Textfelder für die befehlsbezogenen Parameter
angezeigt, in welche dann die Daten textuell eingegeben werden können. Mit dem
Button "Send" wird der Befehl zum Kommunikationsmodul geschickt.
Die Checkbox "Ascii" ermöglicht die Eingabe von Texten (alphanumerische Zeichen).
Ist "Ascii" nicht aktiviert, interpretiert das System die eingegebenen Zeichen
als zweistellige Hexadezimalzahlen (keine Zwischenräume oder Trennzeichen
verwenden). Gemäß der hexdezimalen Zahlendarstellung dürfen nur Zeichen von 0-9
und a-f (groß/klein wird ignoriert) eingegeben werden. Sonst erscheint im Feld "Log"
die Fehlermeldung "Write data is wrong. Hexadecimal values only".
Die Zahl n im Parameter "Wordnum" gibt die Anzahl der Bytes vor mit 4 x n. Ein
zweistelliger Hexadezimalwert entspricht einem Byte. Ist "Ascii" aktiviert, ist ein
Zeichen gleich einem Byte. Der Schreibbefehl überträgt immer die in Wordnum
angegebene Anzahl Daten. Zuwenig eingetragene Bytes werden mit Nullen aufgefüllt,
zu viele Bytes werden abgeschnitten. Bei Schreib- und Lesebefehlen können,
abhängig vom TAG-Typ, maximal 60 Bytes übertragen werden.
In der zweiten Zeile ist die Befehlsantwort zu finden, beginnend mit "Channel", dann
der Befehlsstatus "State", dann ggf. Daten.
Rückmeldungen eines Enhanced Read werden automatisch angezeigt, wenn ein
MDT durch den Feldbereich bewegt wird.
Im "Log"-Fenster sind die bisher gesendeten Befehlstrings mit Antworten zu sehen.
