3 842 540 400/2016-03 | ID 200 Ethernet
7.5 Kommunikation über TCP/IP
7.5.1 Datenaustausch über TCP/IP
TCP/IP ist ein weit verbreitetes Kommunikationsprotokoll. TCP/IP gehört nicht zu den
Industrial Ethernet-Protokollen, es wird aber in industrieller Umgebung eingesetzt.
TCP/IP bietet den Vorteil, dass Sie das Kommunikationsmodul aus den meisten
Programmiersprachen heraus ohne zusätzliche Protokollstacks steuern können.
Das ID 200/C-ETH ist ein TCP/IP-Server. Jede Funktion muss durch einen Befehl
vom Client (Steuersoftware) angestoßen werden.
Die Kommunikation läuft über den TCP Port 10000: Das ID 200/C-ETH wartet auf
eine Verbindung am Port 10000 und antwortet auf eingehende Befehle. Um die
Steuersoftware zu programmieren, benötigen Sie Kenntnisse über TCP/IP-Sockets.

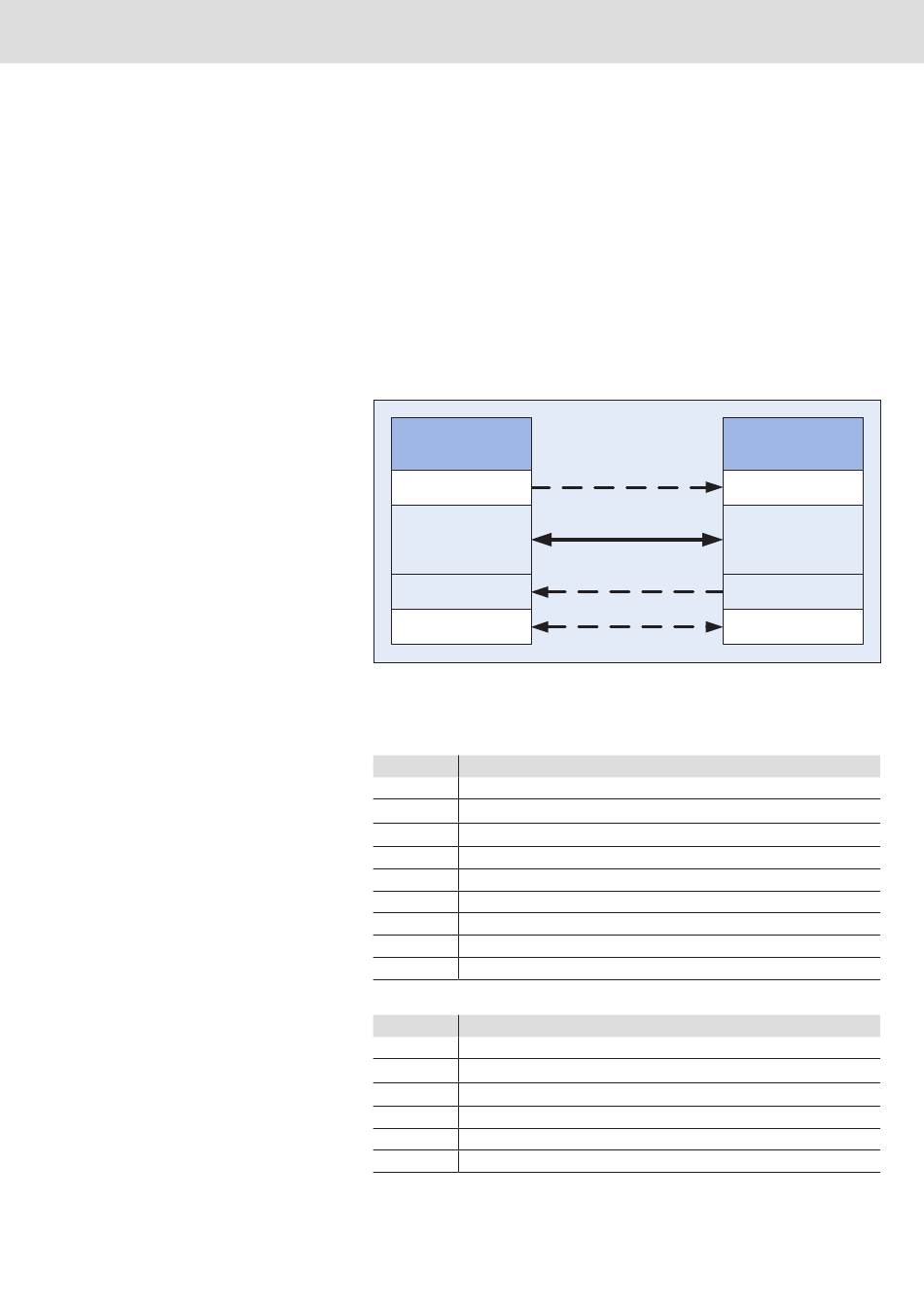

Die Abbildung zeigt den grundsätzlichen Ablauf der Kommunikation
Steuersoftware
(Client)
TCP/IP
Verbindungsaufbau
Datenaustausch
TCP/IP Keep-Alive
TCP/IP
Verbindungsabbau
Fig. 23
ID 200/C-ETH überwacht die TCP/IP-Verbindung mittels des standardisierten TCP
keep-alive Protokolls. Sollte nach ca. 60 s kein neues Telegramm durch den TCP-
Kanal gesendet worden sein, beendet ID 200/C-ETH die TCP-Verbindung.
Befehl:
Befehl Inhalt
Byte 0 Telegrammlänge High Byte [(N+1) div 256]
Byte 1 Telegrammlänge Low Byte [(N+1) mod 256]
Byte 2 Befehlscode
Byte 3 Kanal / Togglebit = 0
Byte 4 Parameter
Byte 5 Parameter
Byte 6 Schreibdaten
... ...
Byte N Schreibdaten
Bestätigung:
Bestätigung Inhalt
)
Byte 0* Telegrammlänge High Byte 0
)
Byte 1* Telegrammlänge Low Byte 6
Byte 2 Befehlscode (Echo)
Byte 3 Kanal / Togglebit (Echo) = 0
Byte 4 Status FFh
Byte 5 Antwortzähler
Bosch Rexroth AG 31/72
ID 200/C-ETH
(Server)
TCP/IP
Verbindungsaufbau
Datenaustausch
TCP/IP Keep-Alive
TCP/IP
Verbindungsabbau
