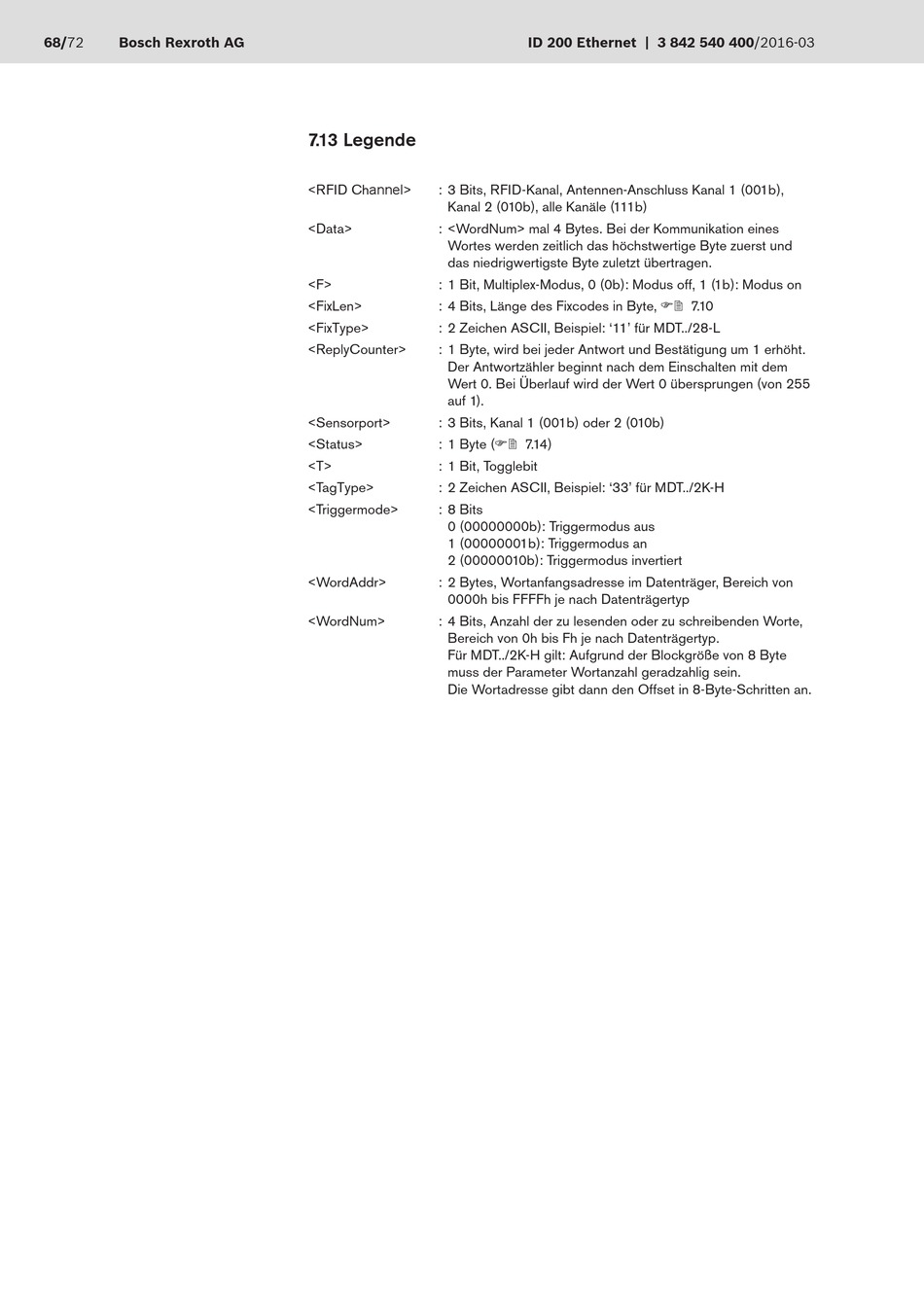

7.13 Legende

<RFID Channel>
: 3 Bits, RFID-Kanal, Antennen-Anschluss Kanal 1 (001b),
Kanal 2 (010b), alle Kanäle (111b)
<Data> : <WordNum> mal 4 Bytes. Bei der Kommunikation eines
Wortes werden zeitlich das höchstwertige Byte zuerst und
das niedrigwertigste Byte zuletzt übertragen.
<F>
: 1 Bit, Multiplex-Modus, 0 (0b): Modus off, 1 (1b): Modus on
<FixLen>
: 4 Bits, Länge des Fixcodes in Byte, F2 7.10
<FixType>
: 2 Zeichen ASCII, Beispiel: '11' für MDT../28-L
<ReplyCounter>
: 1 Byte, wird bei jeder Antwort und Bestätigung um 1 erhöht.
Der Antwortzähler beginnt nach dem Einschalten mit dem
Wert 0. Bei Überlauf wird der Wert 0 übersprungen (von 255
auf 1).
<Sensorport>
: 3 Bits, Kanal 1 (001b) oder 2 (010b)
<Status>
: 1 Byte (F2 7.14)
<T>
: 1 Bit, Togglebit
<TagType>
: 2 Zeichen ASCII, Beispiel: '33' für MDT../2K-H
<Triggermode>
: 8 Bits
0 (00000000b): Triggermodus aus
1 (00000001b): Triggermodus an
2 (00000010b): Triggermodus invertiert
<WordAddr>
: 2 Bytes, Wortanfangsadresse im Datenträger, Bereich von
0000h bis FFFFh je nach Datenträgertyp
<WordNum>
: 4 Bits, Anzahl der zu lesenden oder zu schreibenden Worte,
Bereich von 0h bis Fh je nach Datenträgertyp.
Für MDT../2K-H gilt: Aufgrund der Blockgröße von 8 Byte
muss der Parameter Wortanzahl geradzahlig sein.
Die Wortadresse gibt dann den Offset in 8-Byte-Schritten an.
