3 842 540 400/2016-03 | ID 200 Ethernet

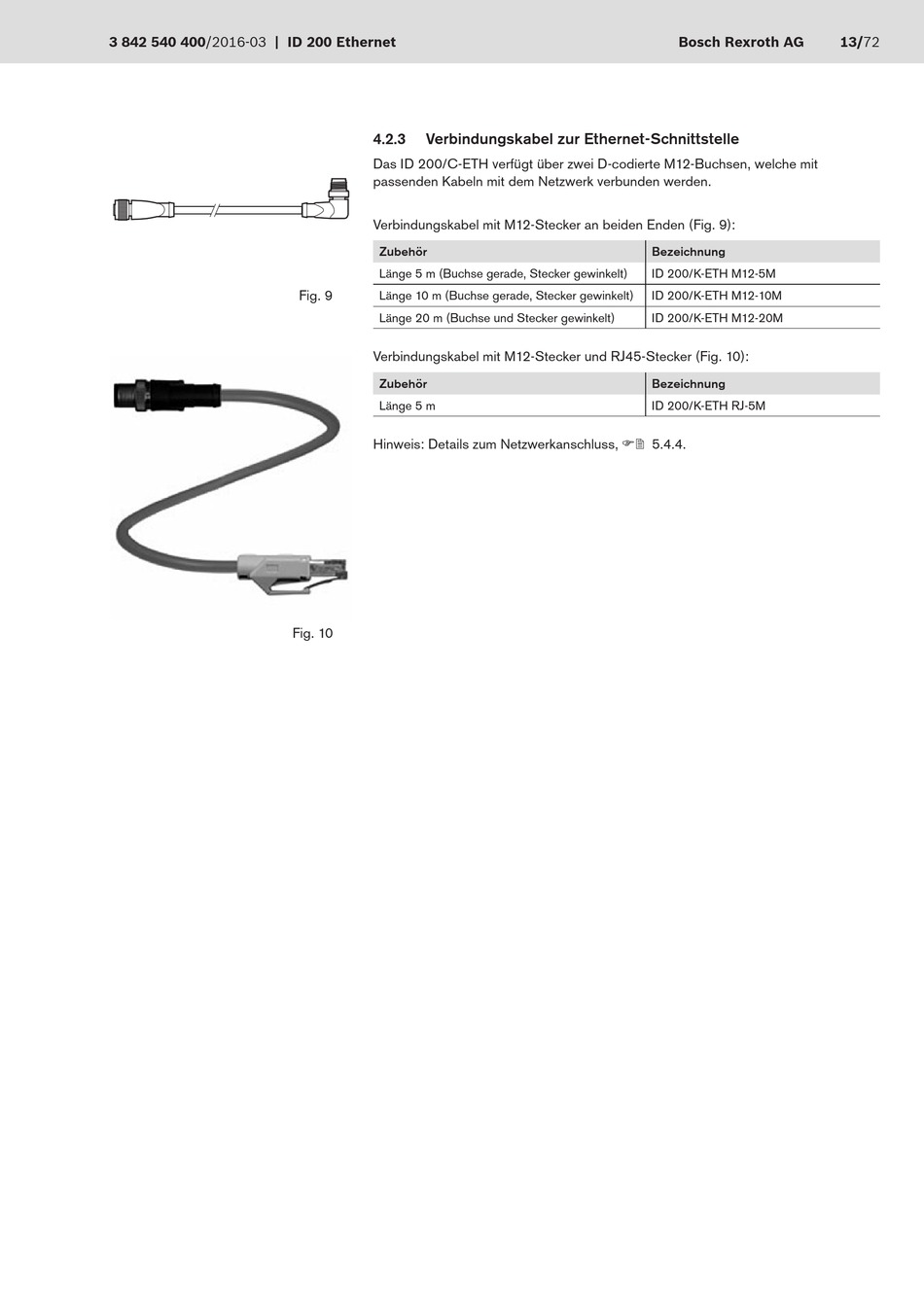

4.2.3 Verbindungskabel zur Ethernet‑Schnittstelle
Das ID 200/C-ETH verfügt über zwei D-codierte M12-Buchsen, welche mit
passenden Kabeln mit dem Netzwerk verbunden werden.
Verbindungskabel mit M12-Stecker an beiden Enden (Fig. 9):
Zubehör
Länge 5 m (Buchse gerade, Stecker gewinkelt)
Fig. 9
Länge 10 m (Buchse gerade, Stecker gewinkelt)
Länge 20 m (Buchse und Stecker gewinkelt)
Verbindungskabel mit M12-Stecker und RJ45-Stecker (Fig. 10):
Zubehör
Länge 5 m
Hinweis: Details zum Netzwerkanschluss, F2 5.4.4.
Fig. 10
Bosch Rexroth AG
Bezeichnung
ID 200/K-ETH M12-5M
ID 200/K-ETH M12-10M
ID 200/K-ETH M12-20M
Bezeichnung
ID 200/K-ETH RJ-5M
13/72
