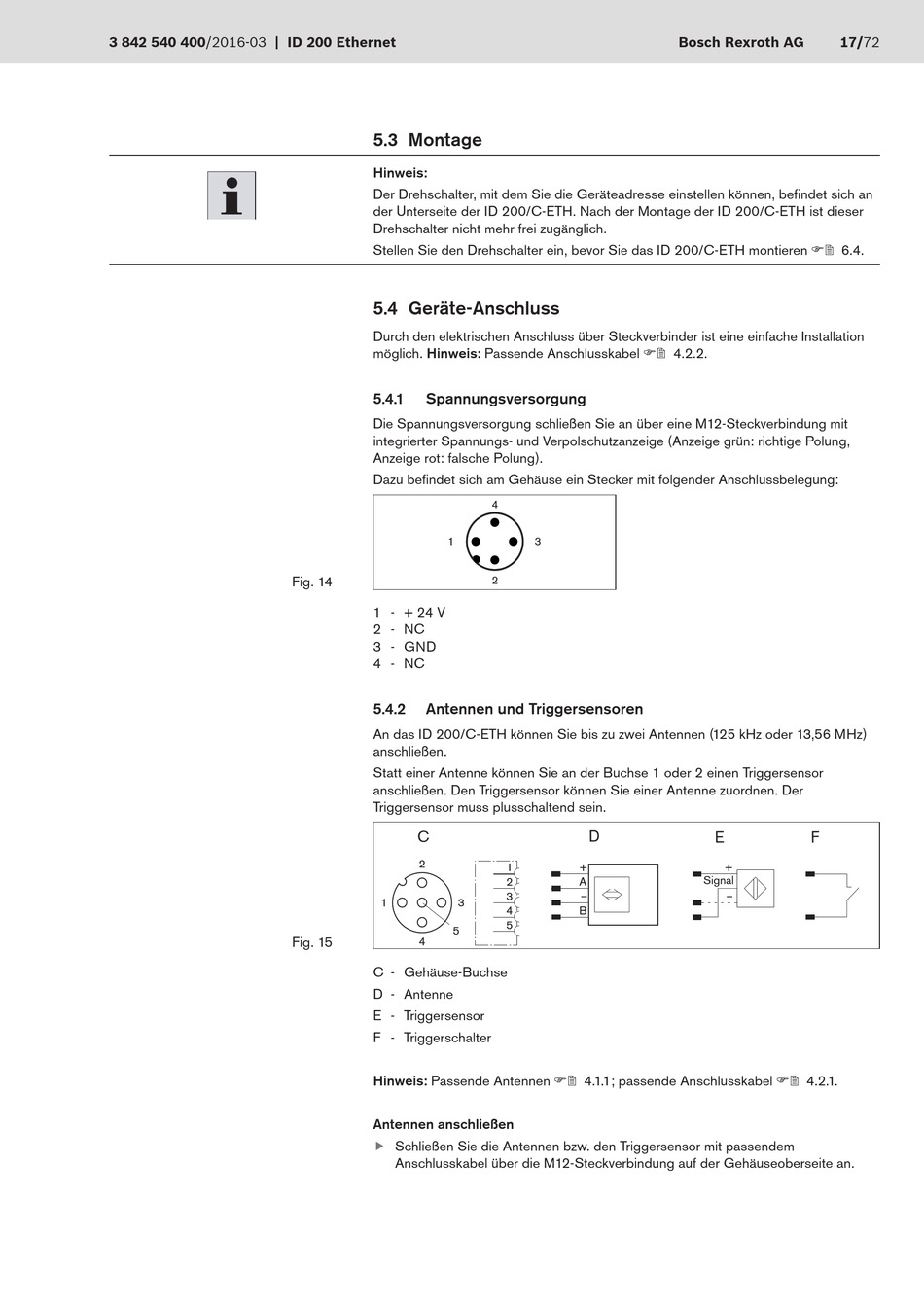

5.3 Montage

Hinweis:
Der Drehschalter, mit dem Sie die Geräteadresse einstellen können, befindet sich an
der Unterseite der ID 200/C-ETH. Nach der Montage der ID 200/C-ETH ist dieser
Drehschalter nicht mehr frei zugänglich.
Stellen Sie den Drehschalter ein, bevor Sie das ID 200/C-ETH montieren F2 6.4.
5.4 Geräte‑Anschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache Installation
möglich. Hinweis: Passende Anschlusskabel F2 4.2.2.
5.4.1

Spannungsversorgung

Die Spannungsversorgung schließen Sie an über eine M12-Steckverbindung mit
integrierter Spannungs- und Verpolschutzanzeige (Anzeige grün: richtige Polung,
Anzeige rot: falsche Polung).
Dazu befindet sich am Gehäuse ein Stecker mit folgender Anschlussbelegung:
1
Fig. 14
1 - + 24 V
2 - NC
3 - GND
4 - NC
5.4.2

Antennen und Triggersensoren

An das ID 200/C-ETH können Sie bis zu zwei Antennen (125 kHz oder 13,56 MHz)
anschließen.
Statt einer Antenne können Sie an der Buchse 1 oder 2 einen Triggersensor
anschließen. Den Triggersensor können Sie einer Antenne zuordnen. Der
Triggersensor muss plusschaltend sein.
2
1 3
5
Fig. 15
4
C - Gehäuse-Buchse
D - Antenne
E - Triggersensor
F - Triggerschalter
Hinweis: Passende Antennen F2 4.1.1; passende Anschlusskabel F2 4.2.1.
Antennen anschließen
f Schließen Sie die Antennen bzw. den Triggersensor mit passendem
Anschlusskabel über die M12-Steckverbindung auf der Gehäuseoberseite an.
4
3
2
1 +
2 A
3 –
4 B
5
