3 842 540 400/2016-03 | ID 200 Ethernet

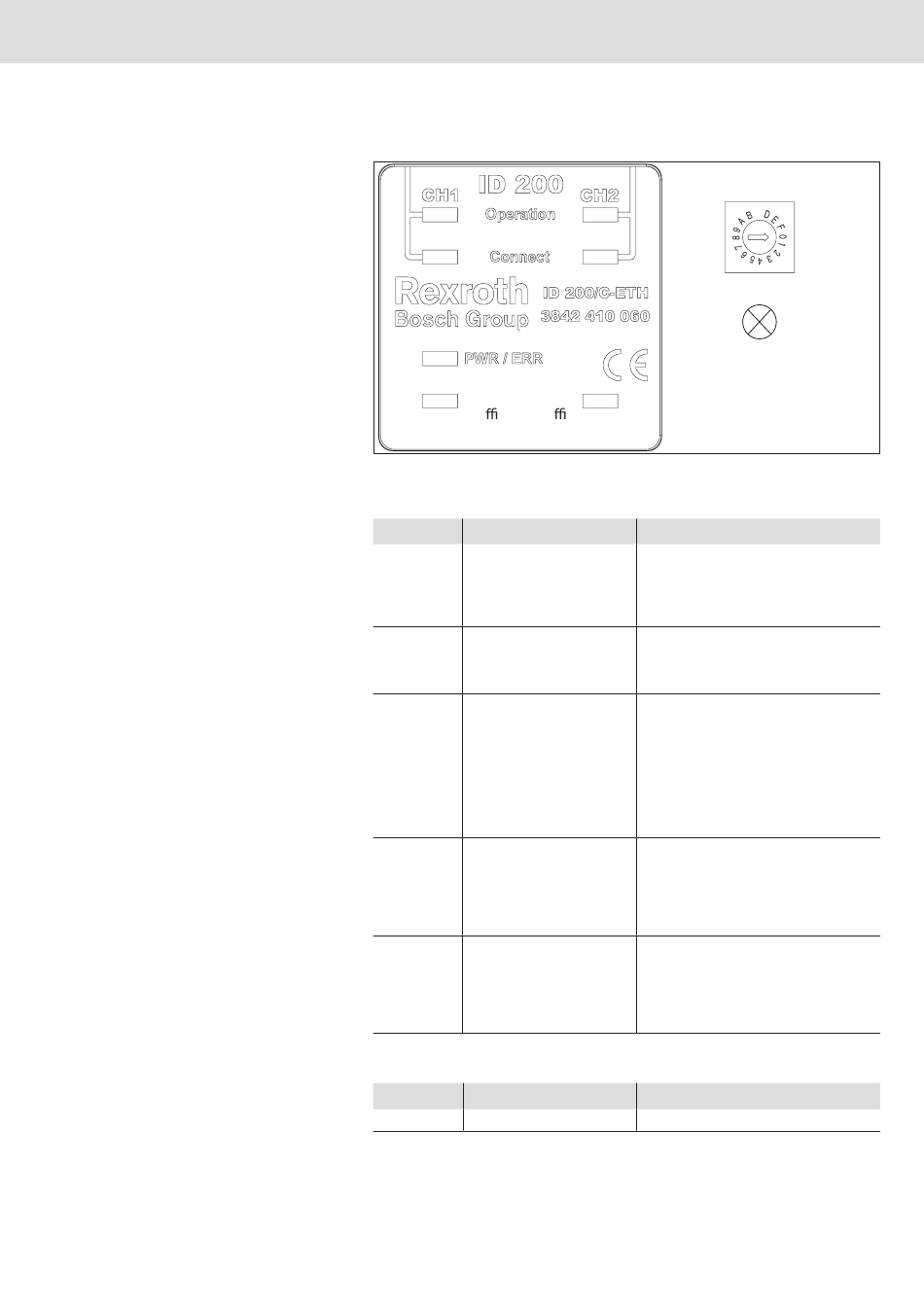

4.7 Anzeigen und Bedienelemente

Link/
Tra c
Fig. 12
4.7.1 LEDs
Benennung
CH1
CH2
"Operation"
CH1
CH2
"Connect"
PWR/ERR
Link/Traffic
ADDR STATE
4.7.2 Bedienelemente
Benennung
Drehschalter
Link/
Tra c
Funktion Zustandsbeschreibung
LED leuchtet grün, wenn ein Befehl an der
Zustandsanzeige der
Antennen Antenne aktiv ist.
LED leuchtet ca. 1 Sekunde lang gelb,
wenn ein Befehl erfolgreich ausgeführt
wurde.
Anzeige der angeschlossenen LED leuchtet grün, wenn eine Antenne an
Antennen Kanal 1 oder an Kanal 2 angeschlossen ist.
LED leuchtet rot bei einem Konfigurations-
fehler.
Zustandsanzeige der LED leuchtet grün, wenn die
ID 200/C-ETH ID 200/C-ETH an eine Energieversorgung
angeschlossen ist und das Interface
betriebsbereit ist.
LED leuchtet rot, falls ein Hardwarefehler
vorliegt.
LED blinkt grün, wenn die ID 200/C-ETH
über die PROFINET-Funktion "Blinken"
angesprochen wird.
Verbindung/Netzwerk-Aktivität LED ist aus bis zur ersten Kommunikation
für den jeweiligen Kanal (1/2) über Ethernet.
LED leuchtet grün, wenn Verbindung zum
Netzwerk besteht.
LED blinkt gelb im Rhythmus der
Sendedaten.
Zustandsanzeige für LED blinkt grün, wenn die ID 200/C-ETH
Adresseinstellung
bereit ist für die Eingabe der Adresse über
den Drehschalter.
LED leuchtet grün, wenn eine Ziffer der
Adresse über Drehschalter erfolgreich
eingegeben ist..
Funktion Einstellmöglichkeit
Einstellung der Geräteadresse 0 ... F
Bosch Rexroth AG 15/72
C
Address
configuration
Address
state
