7.7.2

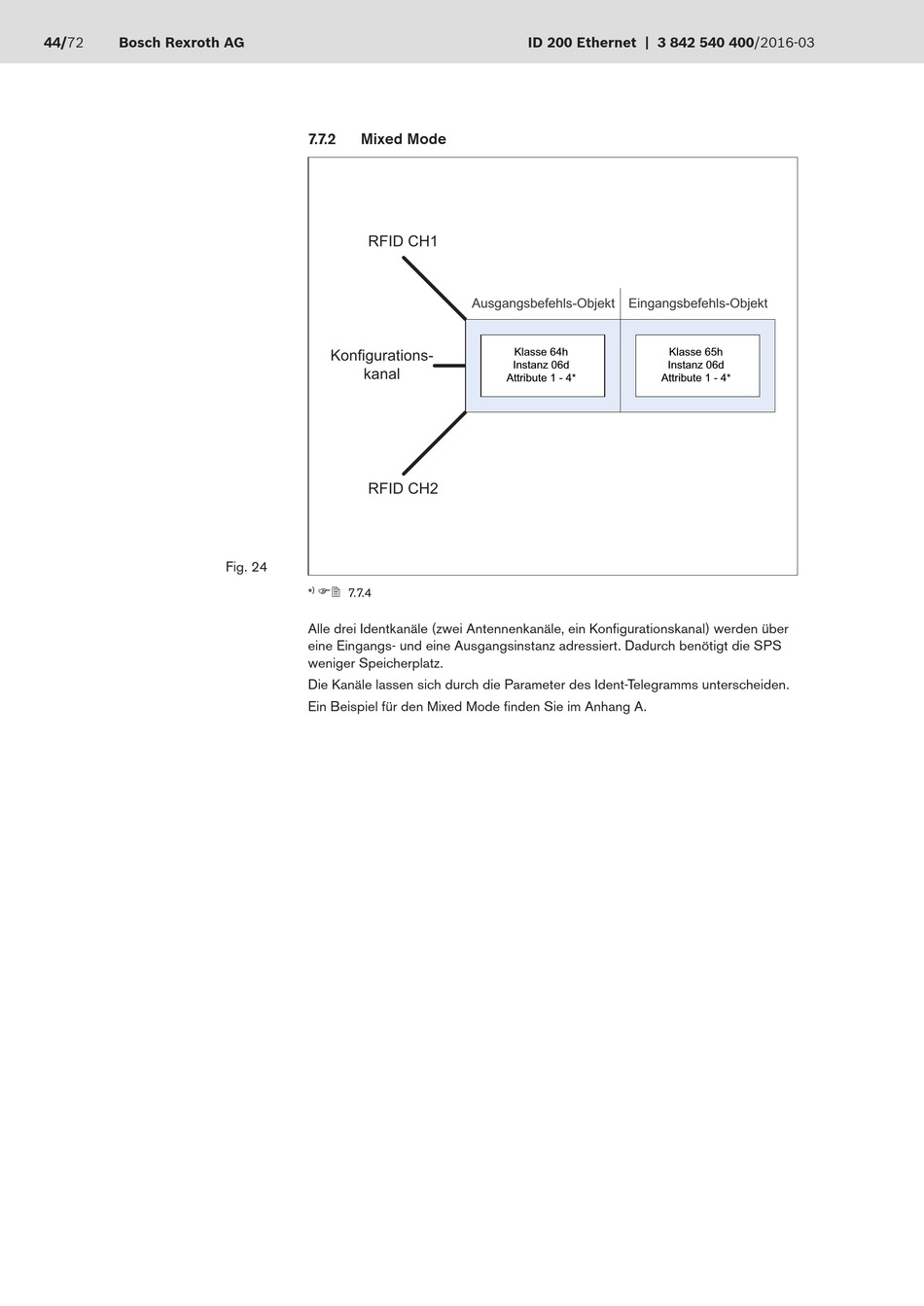

Mixed Mode

RFID CH1
Konfigurations-
kanal
RFID CH2
Fig. 24
F2
* ) 7.7.4
Alle drei Identkanäle (zwei Antennenkanäle, ein Konfigurationskanal) werden über
eine Eingangs- und eine Ausgangsinstanz adressiert. Dadurch benötigt die SPS
weniger Speicherplatz.
Die Kanäle lassen sich durch die Parameter des Ident-Telegramms unterscheiden.
Ein Beispiel für den Mixed Mode finden Sie im Anhang A.
ID 200 Ethernet | 3 842 540 400/2016-03
Ausgangsbefehls-Objekt Eingangsbefehls-Objekt
Klasse 64h
Instanz 06d
Attribute 1 - 4 *
Klasse 65h
Instanz 06d
Attribute 1 - 4 *
