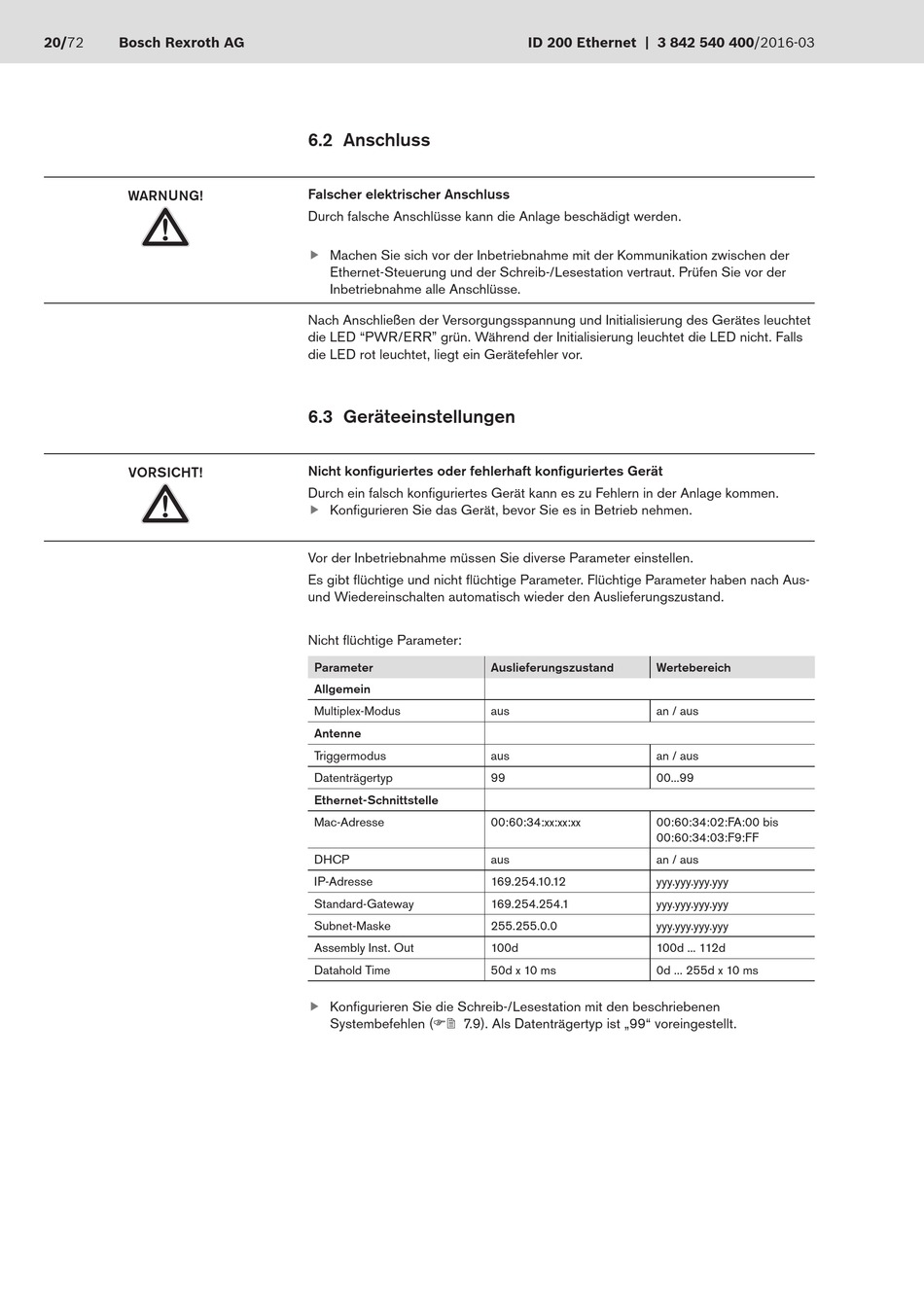

20/72 Bosch Rexroth AG
WARNUNG!
VORSICHT!

6.2 Anschluss

Falscher elektrischer Anschluss
Durch falsche Anschlüsse kann die Anlage beschädigt werden.
f Machen Sie sich vor der Inbetriebnahme mit der Kommunikation zwischen der
Ethernet-Steuerung und der Schreib-/Lesestation vertraut. Prüfen Sie vor der
Inbetriebnahme alle Anschlüsse.
Nach Anschließen der Versorgungsspannung und Initialisierung des Gerätes leuchtet
die LED "PWR/ERR" grün. Während der Initialisierung leuchtet die LED nicht. Falls
die LED rot leuchtet, liegt ein Gerätefehler vor.
6.3 Geräteeinstellungen
Nicht konfiguriertes oder fehlerhaft konfiguriertes Gerät
Durch ein falsch konfiguriertes Gerät kann es zu Fehlern in der Anlage kommen.
f Konfigurieren Sie das Gerät, bevor Sie es in Betrieb nehmen.
Vor der Inbetriebnahme müssen Sie diverse Parameter einstellen.
Es gibt flüchtige und nicht flüchtige Parameter. Flüchtige Parameter haben nach Aus-
und Wiedereinschalten automatisch wieder den Auslieferungszustand.
Nicht flüchtige Parameter:
Parameter
Allgemein
Multiplex-Modus
Antenne
Triggermodus
Datenträgertyp
Ethernet‑Schnittstelle
Mac-Adresse
DHCP
IP-Adresse
Standard-Gateway
Subnet-Maske
Assembly Inst. Out
Datahold Time
f Konfigurieren Sie die Schreib-/Lesestation mit den beschriebenen
Systembefehlen (F2 7.9). Als Datenträgertyp ist „99" voreingestellt.
ID 200 Ethernet | 3 842 540 400/2016-03
Auslieferungszustand Wertebereich
aus an / aus
aus an / aus
99 00...99
00:60:34:xx:xx:xx 00:60:34:02:FA:00 bis
00:60:34:03:F9:FF
aus an / aus
169.254.10.12 yyy.yyy.yyy.yyy
169.254.254.1 yyy.yyy.yyy.yyy
255.255.0.0 yyy.yyy.yyy.yyy
100d 100d ... 112d
50d x 10 ms 0d ... 255d x 10 ms
