14/72 Bosch Rexroth AG

4.3 Lieferumfang

Im Lieferumfang ist enthalten:
• 1 Kommunikationsmodul ID 200/C-ETH
• 1 Montageanleitung
• 2 Zylinderschrauben M4 x 30
• 2 Zylinderschrauben M4 x 25
• Sicherungsscheiben
• 2 Hammermuttern M4 für Nutbreite 8mm
• 2 Hammermuttern M4 für Nutbreite 10mm

4.4 Einsatzbereiche

Das System eignet sich u.a. für folgende Anwendungen:
• Automatisierung
• Materialflusssteuerung in der Fertigung
• Betriebsdatenerfassung
• Zugangskontrolle
• Identifikation von z. B. Lagerbehältern, Paletten, Werkstückträgern, Abfallbehältern,
Tanks, Containern
4.5 Gerätemerkmale
• bis zu 2 Antennen anschließbar
• alternativ 1 Antenne und 1 Triggersensor anschließbar
• LED-Zustandsanzeigen für Buskommunikation und Antennen

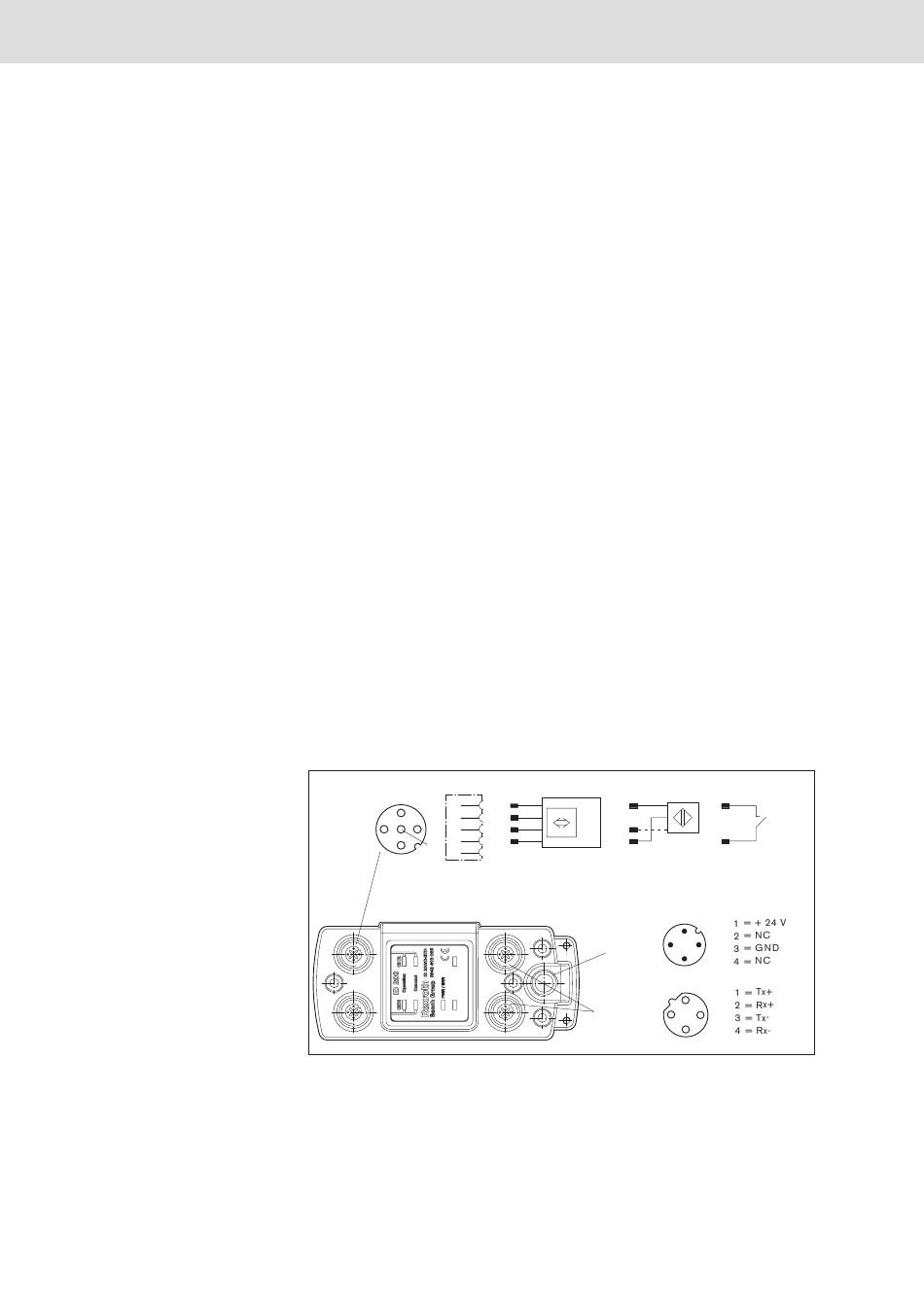

4.6 Schnittstellen und Anschlüsse
Das Kommunikationsmodul ID 200/C-ETH hat folgende Schnittstellen und
Anschlüsse:
C
4
3
2
Fig. 11
C - Gehäuse-Buchse
D - Antenne
E - Triggersensor
F - Triggerschalter
G - Spannungsversorgung
ID 200 Ethernet | 3 842 540 400/2016-03
D
+
1
A
2
–
3
1
B
4
5
5
Ethernet
E F
+
Signal
–
2
3 1
G
4
2
1
3
4
