5.4.3 Erdungsanschluss
Das ID 200/C-ETH Kommunikationsmodul schließen Sie über eine Schraube rechts
unten am Gehäuse an die Erde an. Die ID 200/A-Flachantennen werden über den
Kontaktring an der rechten Befestigungsschraube geerdet.
Hinweis:
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe zwischen
den Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von
mindestens 4 mm

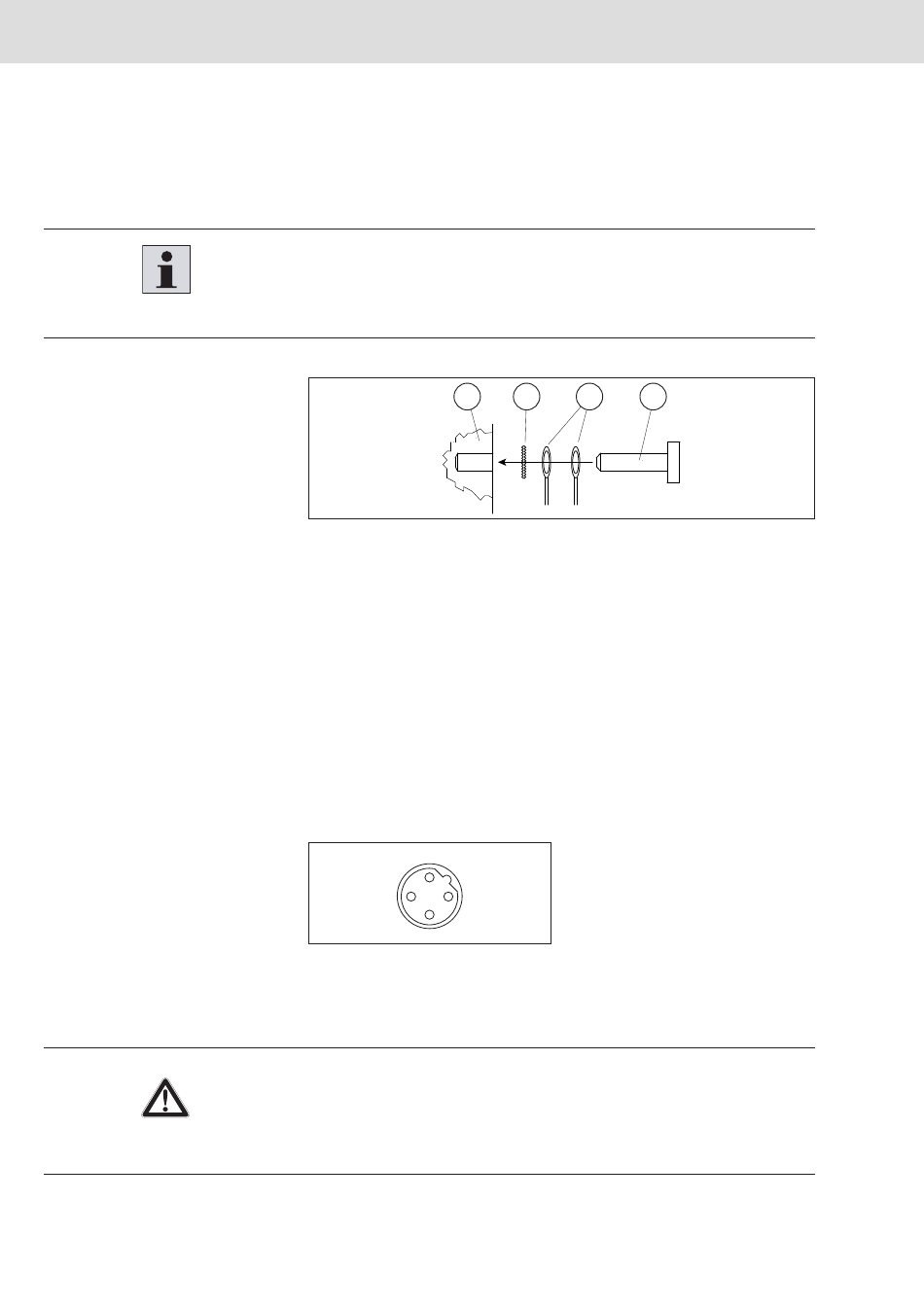

ID 200/C‑ETH an Erde anschließen
Fig. 16
1 - Gehäuse
2 - Zahnscheibe
3 - Quetschverbinder
4 - Sicherungsschraube
f Schrauben Sie den Schutzerde-Leiter mit einem Quetschverbinder an das
Gehäuse an.
5.4.4

Anschlusshinweise zum Ethernet

Die beiden Ethernet-Anschlüsse sind Ports eines integrierten Switches und erlauben
daher den Aufbau einer Linien-Netzwerktopologie. Um hierzu zwei ID 200/C-ETH zu
verbinden, verwenden Sie das Kabel ID 200/K-ETH M12.
Für die Anbindung an eine Stern-Topologie wird nur ein Port angeschlossen.
Falls ID 200/C-ETH an eine Standard-Netzwerkdose mit RJ45-Kontakt
angeschlossen werden soll, verwenden Sie das Kabel ID 200/K-ETH RJ-5M.
4
Fig. 17
1 - Tx+
2 - Rx+
3 - Tx-
4 - Rx-
Elektromagnetische Störungen
Funktionsstörung des Geräts durch EMV-Einflüsse.
Die M12-Buchse ist mit dem geerdeten Gehäuse galvanisch verbunden. Die
EtherNet/IP-Spezifikation empfiehlt, kein Kabel einzusetzen, bei dem der Schirm
beidseitig mit dem Stecker verbunden ist. Um Störungen zu vermeiden, empfehlen
wir Ihnen dennoch, Kabel mit durchgehendem Schirm zu verwenden.
