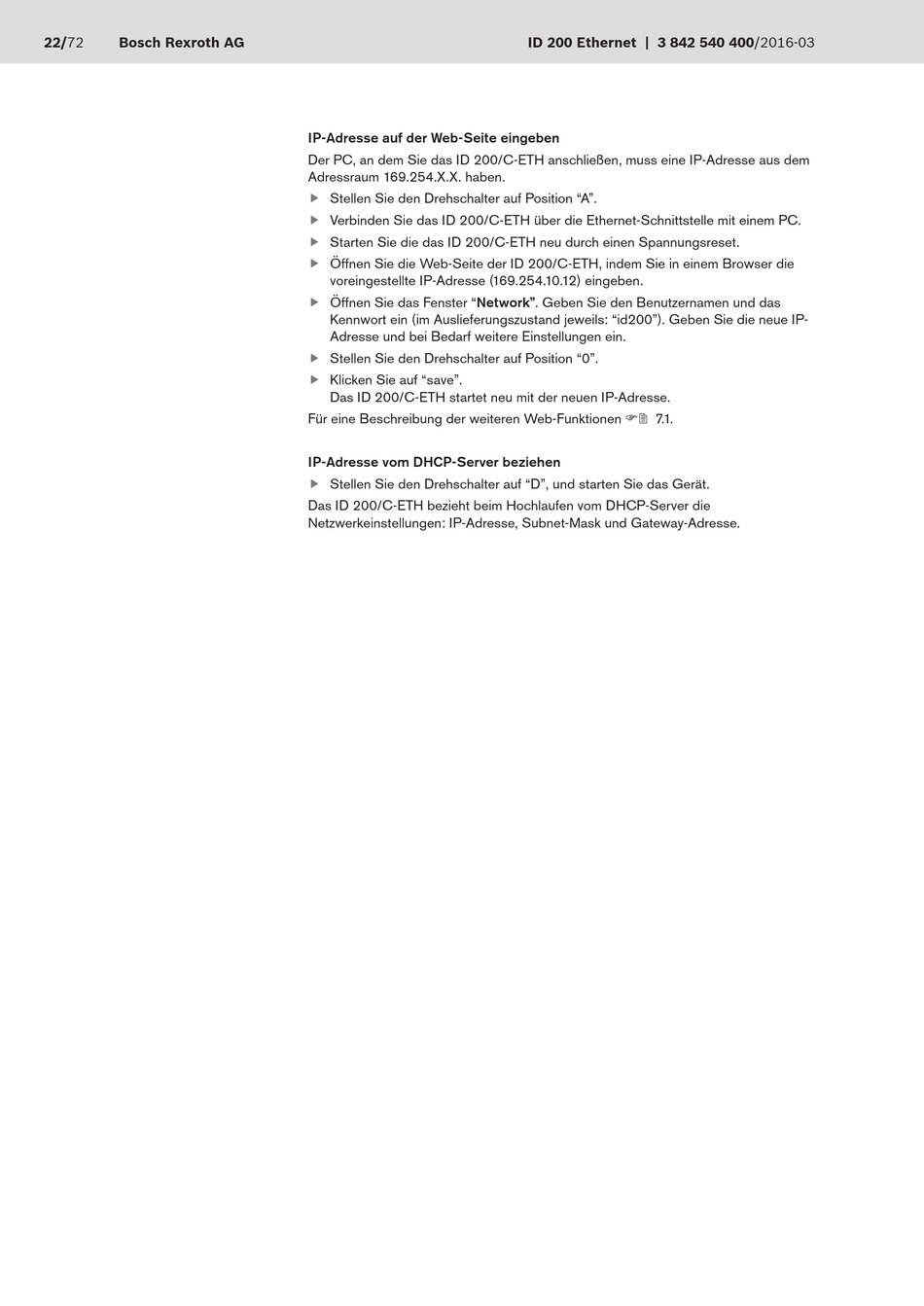

Bosch Rexroth ID 200 Ethernet Handbuch Seite 22

22/72 Bosch Rexroth AG
IP‑Adresse auf der Web‑Seite eingeben
Der PC, an dem Sie das ID 200/C-ETH anschließen, muss eine IP-Adresse aus dem
Adressraum 169.254.X.X. haben.
f Stellen Sie den Drehschalter auf Position "A".
f Verbinden Sie das ID 200/C-ETH über die Ethernet-Schnittstelle mit einem PC.
f Starten Sie die das ID 200/C-ETH neu durch einen Spannungsreset.
f Öffnen Sie die Web-Seite der ID 200/C-ETH, indem Sie in einem Browser die
voreingestellte IP-Adresse (169.254.10.12) eingeben.
f Öffnen Sie das Fenster "Network". Geben Sie den Benutzernamen und das
Kennwort ein (im Auslieferungszustand jeweils: "id200"). Geben Sie die neue IP-
Adresse und bei Bedarf weitere Einstellungen ein.
f Stellen Sie den Drehschalter auf Position "0".
f Klicken Sie auf "save".
Das ID 200/C-ETH startet neu mit der neuen IP-Adresse.
Für eine Beschreibung der weiteren Web-Funktionen F2 7.1.
IP‑Adresse vom DHCP‑Server beziehen
f Stellen Sie den Drehschalter auf "D", und starten Sie das Gerät.
Das ID 200/C-ETH bezieht beim Hochlaufen vom DHCP-Server die
Netzwerkeinstellungen: IP-Adresse, Subnet-Mask und Gateway-Adresse.
ID 200 Ethernet | 3 842 540 400/2016-03
