3 842 540 400/2016-03 | ID 200 Ethernet
7.1.5
Data Logging

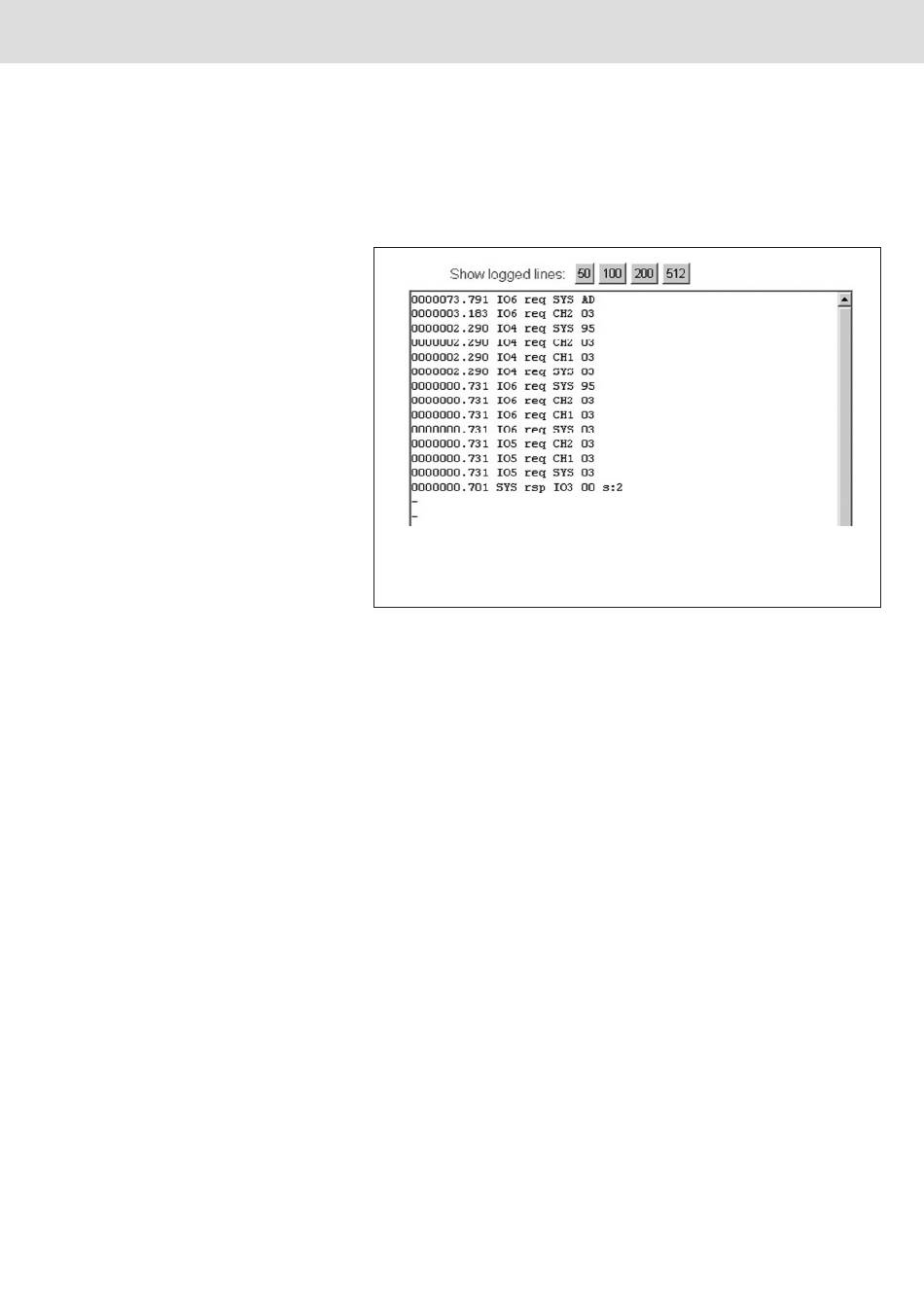

Im Fenster "Data Logging" können Sie die Befehle nachverfolgen, die in der
ID 200/C-ETH aktiviert wurden. Sie wählen zwischen 50, 100, 200 oder 512
angezeigten Zeilen. Die aktuelle Zeile erscheint oben im Fenster. Der Data-Log-
Puffer enthält max 512 Einträge, wobei immer die ältesten Einträge vom System
überschrieben werden.
Fig. 22
Die dargestellten Zeilen/Telegramme haben folgenden Aufbau:
ttttttt.mmm src typ dst cc (sts para len data...)
dabei ist:
t
= Zeitstempel in sec
m
= Millisekunden
src
= source (Ursprung des Frames)
typ
= Typ des Frames (req=request, rsp=response)
dst
= destination (Ziel des Frames)
mit src/dst =
"CH1" Kommunikation über RFID-Kanal 1
"CH2" Kommunikation über RFID-Kanal 2
"BUS" Kommunikation über Bus (TCP/IP, Modbus TCP, EtherNet/IP, PROFINET IO)
"EIP"
Kommunikation mit der EtherNet/IP Konfiguartionsschnittstelle
"MAI" Kommunikation mit der eMail-Schnittstelle
"WEB" Kommunikation mit der Webserver-Schnittstelle
cc
= Command-Code des Befehls
Bosch Rexroth AG
27/72
