5 Installation

5.1 Auspacken

Überprüfen Sie beim Auspacken des Gerätes Verpackung und Inhalt auf
f
Beschädigung.
Benachrichtigen Sie bei Beschädigung Post bzw. Spediteur und verständigen Sie
f
den Lieferanten.
f Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere
auf Vollständigkeit und Richtigkeit. Bei auftretenden Fragen wenden Sie sich bitte
an Bosch Rexroth.
f Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem
späteren Zeitpunkt eingelagert oder verschickt werden muss.
5.2 EMV‑Konzept
Die hervorragende Störfestigkeit der ID 200/C-ETH gegenüber Emission und
Immission beruht auf einem durchgängigen Abschirmungskonzept. Dabei wird das
Prinzip des Faradayschen Käfigs genutzt. Störungen werden durch die Abschirmung
abgefangen und über die Schutzerde-Anschlüsse sicher abgeleitet.

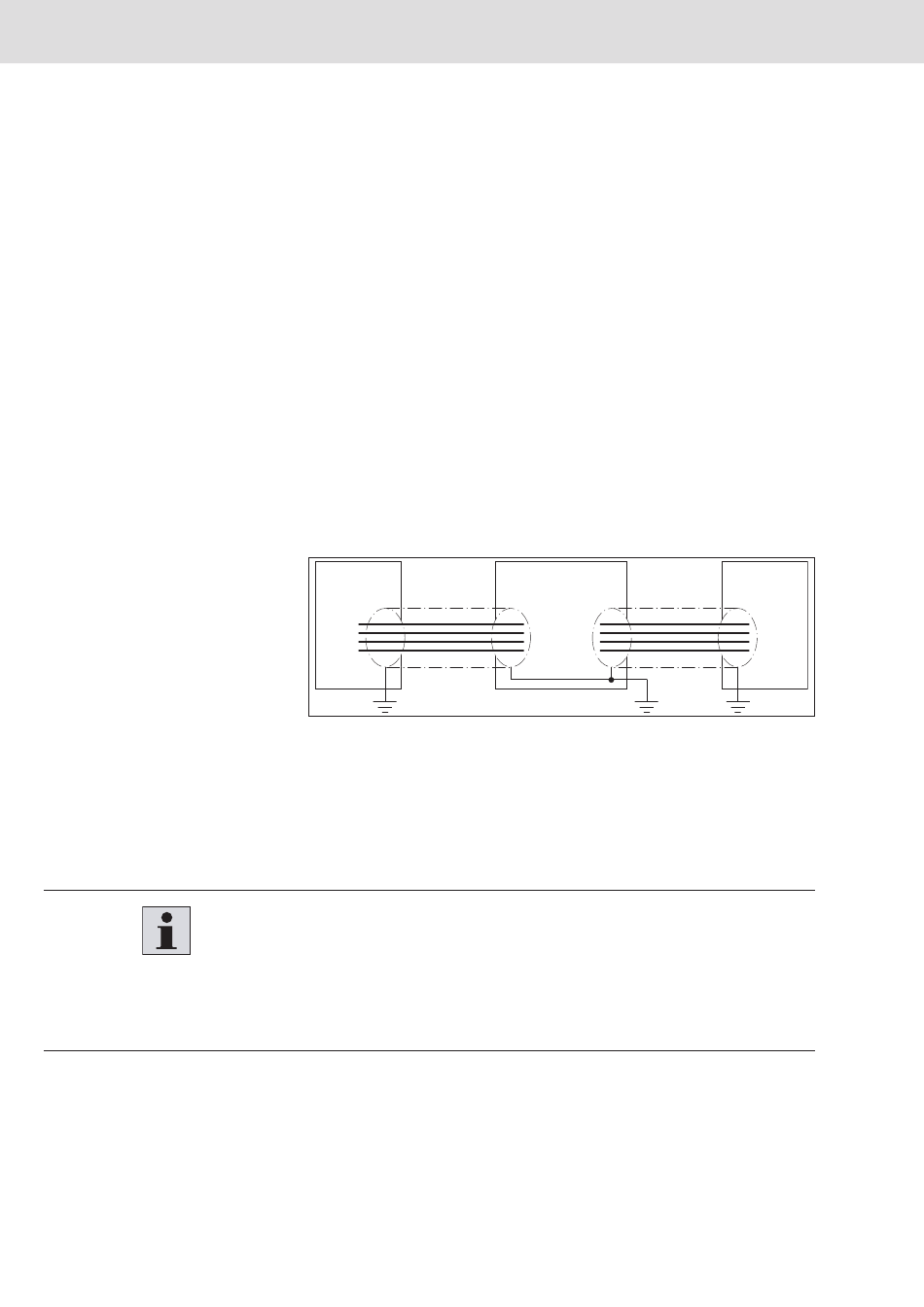

A
Fig. 13
A - Antenne
B - ID 200/C-ETH
C - Steuerung
Die Schirmung von Leitungen dient der Ableitung elektromagnetischer Störungen.
Zur Schirmung einer Leitung wird jede Seite des Schirms niederohmig und
niederinduktiv mit Erde verbunden.
Hinweis:
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z.B. Drahtgeflecht
und metallisierte Folie, müssen Sie die beiden Schirme bei der Konfektionierung der
Kabel am Ende der Leitungen niederohmig miteinander verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z.B. von der Zuleitung
eines Drehstrommotors. Aus diesem Grund sollten Sie eine parallele Leitungsführung
von Versorgungsleitungen und Daten-/Signalleitungen, insbesondere im gleichen
Kabelkanal, vermeiden.
Das durchgängige Schirmungskonzept wird vervollständigt durch das
Metallgussgehäuse der ID 200/C-ETH und das Metallgehäuse der Antennen. Damit
die Schirmung nicht durch das Metallgehäuse unterbrochen wird, müssen Sie die
Schirme niederohmig und niederinduktiv an Erde anschließen. Die gesamte Elektronik
und Leitungsführung befindet sich so innerhalb eines Faradayschen Käfigs.
ID 200 Ethernet | 3 842 540 400/2016-03
B
Ethernet
C
