2. Produktlieferung
2.1 Transportieren des Produkts
Je nach Größe wird der Schaltschrank in einer offenen Holzkiste
oder einem Karton geliefert, die/der für den Transport mit einem
Gabelstapler oder ähnlichen Fahrzeug geeignet ist.
2.2 Anheben des Produkts
Der Schaltschrank ist mit Augenschrauben ausgestattet. Siehe
Abb.
15
.
Beim Anheben muss sich der Hebepunkt immer direkt über dem
Schwerpunkt des Schaltschranks befinden.

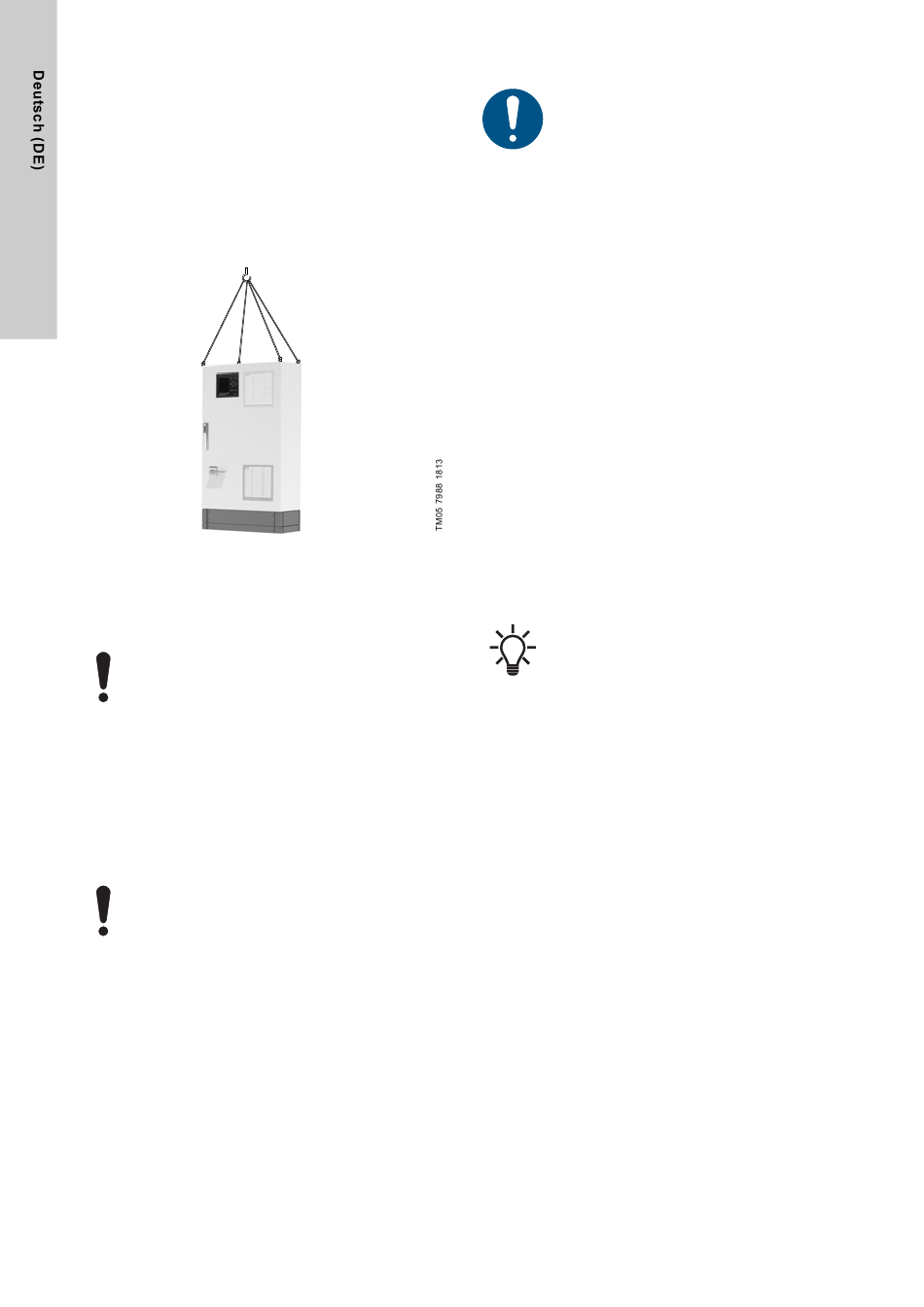

Abb. 1
Korrektes Anheben des Schaltschranks
Verwenden Sie eine geeignete, für das Gewicht zugelassene
Hebeausrüstung, die in ordnungsgemäßem Zustand ist. Das
Gewicht ist auf dem Verpackungsaufkleber des Schaltschranks
angegeben.
Setzen Sie zum Anheben des Schaltschranks keine
Hebeketten ein, da der Schaltschrank ansonsten
beschädigt werden kann.
3. Produktinstallation
Überprüfen Sie Folgendes, bevor Sie das Produkt installieren:
Die Anlage entspricht den Bestellangaben.
Alle sichtbaren Bauteile sind frei von Beschädigungen.
3.1 Aufstellungsort
Stellen Sie die MPC in einem gut belüfteten Raum auf, damit eine
ausreichende Kühlung des Schaltschranks sichergestellt ist.
Die MPC ist ausschließlich für die Aufstellung im
Gebäude bestimmt. Das Produkt darf keiner direkten
Sonneneinstrahlung ausgesetzt werden.

3.2 Montage

Die Pumpen müssen entsprechend der mit den Pumpen geliefer-
ten Montage- und Betriebsanleitung installiert werden.
76

3.3 Elektrischer Anschluss

Die elektrische Installation darf nur von einer Elektro-
fachkraft in Übereinstimmung mit den örtlich gelten-
den Vorschriften und unter Beachtung des dazuge-
hörigen Schaltbilds vorgenommen werden.
Die elektrische Installation der Anlage muss der Schutzart
IP54 entsprechen.
Achten Sie darauf, dass die Anlage für den Anschluss an die
vorhandene Stromversorgung geeignet ist.
Stellen Sie sicher, dass die Leitungsquerschnitte den Angaben
im Schaltbild entsprechen.
4. Inbetriebnahme des Produkts
Nachdem Sie die in den Abschnitten
3.3 Elektrischer Anschluss
beschriebene mechanische und elekt-
rische Installation durchgeführt haben, gehen Sie wie folgt vor:
1. Schalten Sie die Stromversorgung ein.
2. Warten Sie, bis die erste Bildschirmseite angezeigt wird.
3. Wenn die Steuereinheit CU 352 zum ersten Mal eingeschaltet
wird, führt ein Inbetriebnahmeassistent den Bediener durch
die grundlegenden Einstellungen.
4. Befolgen Sie die Anweisungen auf jeder Bildschirmseite.
5. Überprüfen Sie nach Durchlaufen des Inbetriebnahmeassis-
tenten, ob alle Pumpen im Menü "Status" auf die Betriebsart
"Auto" eingestellt sind.
6. Öffnen Sie das Menü "Betrieb".
7. Wählen Sie die Betriebsart "Normal" aus, und drücken Sie auf
[OK].
8. Die Anlage ist jetzt betriebsbereit.
Grundfos kann Hydraulikdaten für CR-, CRI-, CRN-,
CRE-, CRIE- und CRNE-Pumpen in Form einer
GSC-Datei liefern, die direkt auf die CU 352 aufge-
spielt werden kann. Die elektrischen Daten müssen
manuell eingegeben werden. Bei allen anderen Pum-
pentypen müssen sowohl die hydraulischen als auch
die elektrischen Daten manuell eingegeben werden.
Sie Abschnitt
8.7.43 Pumpenkennliniendaten
(4.3.19).
3.2 Montage
