8.7.60 Pompe(s) en dehors de la plage de fonct. (4.4.7)

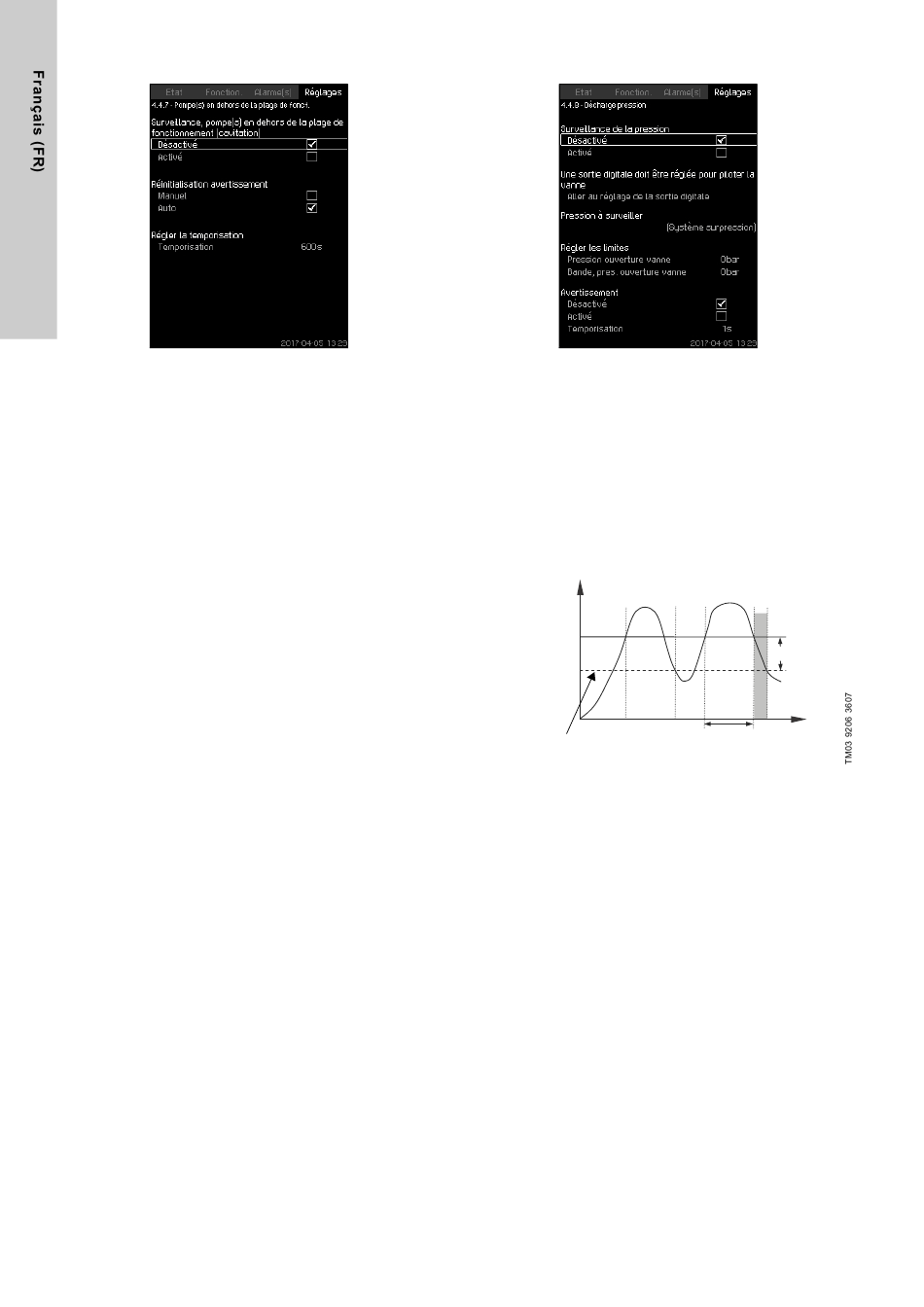

Fig. 111 Pompe(s) en dehors de la plage de fonct.
Description
Cette fonction déclenche un avertissement si le point de consigne
des pompes passe en dehors de la plage définie. Par exemple, si
la pression d'aspiration devient inférieure à la valeur minimum
admissible, causant ainsi un risque de cavitation pour certains
types de pompe.
L'avertissement est donné avec une temporisation réglée. Vous
pouvez régler la réinitialisation automatique ou manuelle de
l'avertissement lorsque le point de consigne revient dans la plage
de service définie. Vous pouvez également régler une sortie
relais à activer lorsqu'un avertissement est donné et à désactiver
lorsque l'avertissement est réinitialisé.
Cette fonction exige que la pression de refoulement et d'aspira-
tion (mesurées ou configurées) ou la pression différentielle des
pompes soient surveillées, et que le CU 352 contienne des don-
nées de pompe valides à partir d'un fichier GSC ou d'une entrée
manuelle. Voir paragraphe
8.7.43 Données courbe pompe
(4.3.19).
Plage de réglage
Réglage de la réinitialisation manuelle ou automatique.
Réglage de la temporisation pour avertissement.
Réglage via le panneau de commande
Réglages > Fonctions, surveillance > Pompe(s) en dehors de
la plage de fonct. > Manuel ou Auto > Régler la temporisation.
Réglage par défaut
La fonction est désactivée.
276
8.7.61 Décharge pression (4.4.8)
Fig. 112Décharge pression
Description
Cette fonction a pour but de réduire la pression dans la tuyauterie
en ouvrant une vanne solénoïde si elle dépasse une limite défi-
nie. Si la pression n'est pas réduite dans le délai imparti, la vanne
solénoïde se ferme et un avertissement peut être déclenché.
1: La vanne solénoïde s'ouvre.
2: La vanne solénoïde se ferme.
3: La vanne solénoïde s'ouvre.
4: L'avertissement est activé.
5: La vanne solénoïde se ferme et
P [bar]
l'avertissement est réinitialisé.
1
Pression
d'ouverture de
la vanne
Pression d'ouverture de la
vanne moins bande
Fig. 113Décharge pression
Plage de réglage
Réglage de la sortie digitale.
Réglage de la pression à surveiller.
Réglage de la pression d'ouverture de la vanne.
Réglage de la bande pour pression d'ouverture de la vanne.
Réglage de l'avertissement ou de l'alarme.
2
3
4
5
Bande
Temps [s]
Temporisation pour
avertissement
