Grundfos Control MPC-Serie Installationsanleitung Seite 116

Anlage mit Strömungsschalter
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Digitaleingang parametrieren. Die
Bildschirmseite 8.7.28 Digitaleingänge (4.3.7)
fen.
2. Wählen Sie den Digitaleingang aus, an den der Strömungs-
schalter angeschlossen ist.
3. Wählen Sie Folgendes aus: Strömungsschalter.
4. Drücken Sie auf die Taste [Zurück].

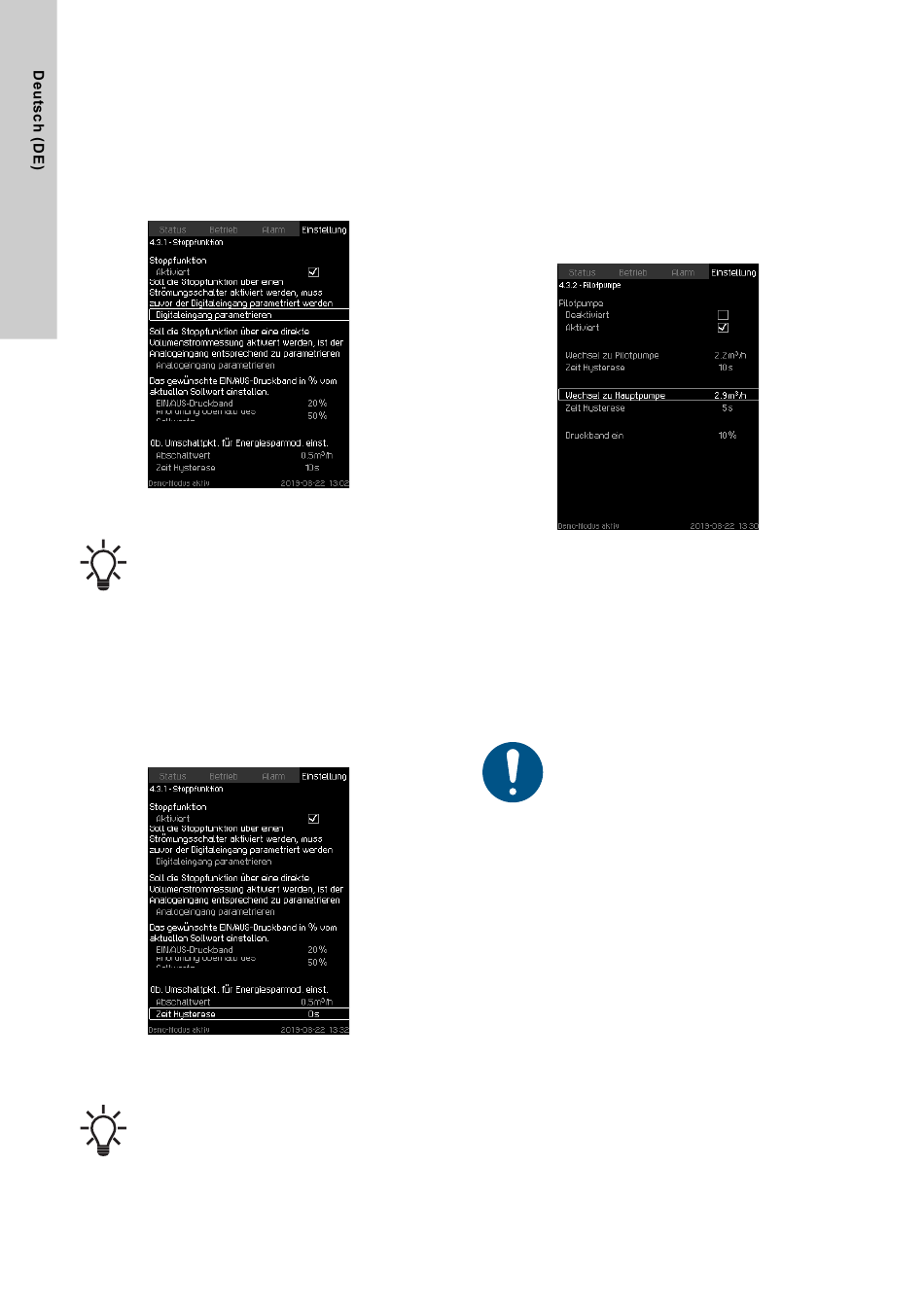

Abb. 70 Anlage mit Strömungsschalter
Ein offener Kontakt weist auf einen geringen Förder-
strom hin.
Anlage mit Durchflussmesser
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Analogeingang parametrieren.
Die Bildschirmseite 8.7.30 Analogeingänge (4.3.8)
rufen.
2. Wählen Sie den Analogeingang aus, an den der Durchfluss-
messer angeschlossen ist.
3. Wählen Sie Folgendes aus: Volumenstrom.
4. Drücken Sie 2 x die Taste [Zurück].
Abb. 71 Anlage mit Durchflussmesser
5. Stellen Sie Folgendes ein: Abschaltwert.
Standardmäßig ist eine Hysterese von 10 Sekunden
eingestellt.
116
Werkseinstellung
Diese Funktion ist bei Druckerhöhungsanwendungen aktiviert.
Werkseitig sind die in der Tabelle aufgeführten Werte eingestellt.
wird aufgeru-
EIN/AUS-Druckband:
Mindestförderstrom:
Anordnung oberhalb
des Sollwerts:
Bei allen anderen Anwendungen ist die Funktion deaktiviert.
8.7.25 Pilotpumpe (4.3.2)
Abb. 72 Pilotpumpe
Beschreibung
Diese Funktion wird in Konstantdruckanwendungen eingesetzt,
um in Situationen mit geringem Durchfluss Energie zu sparen.
Der Qnom-Wert der Pilotpumpe beträgt in der Regel 1/4 vom
Qnom der Hauptpumpe. Auf diese Weise kann das System bei
geringem Durchfluss mit höherer Energieeffizienz betrieben wer-
wird aufge-
den.
Sowohl die Einschalt- als auch die Ausschaltdrehzahl für die
Pilotpumpe und die Hauptpumpe werden anhand der Daten der
Pumpenkennlinie berechnet.
1. Aktivieren oder deaktivieren Sie die Pilotpumpe.
2. Wechsel zu PilotpumpeLegen Sie den Durchfluss für die
Umschaltung von der Hauptpumpe zur Pilotpumpe fest.
Werksseitig ist dieser Wert auf 75 % vom Qnom der Pilot-
pumpe eingestellt.
3. Zeit HystereseLegen Sie fest, wie lange die Umschaltung auf
einen stabilen niedrigen Durchfluss verzögert werden soll.
4. Wechsel zu HauptpumpeLegen Sie den Durchfluss für die
Umschaltung von der Pilotpumpe zur Hauptpumpe fest.
Werksseitig ist dieser Wert auf 95 % vom Qnom der Haupt-
pumpe eingestellt.
5. Zeit HystereseLegen Sie fest, wie lange die Umschaltung auf
einen stabilen niedrigen Durchfluss verzögert werden soll.
6. Druckband einStellen Sie das Druckband als Prozentwert des
Sollwerts ein. Das Druckband wird zum Ein- bzw. Ausschalten
von Pumpen verwendet.
– Hauptpumpen werden ausgeschaltet, wenn die Pilotpumpe
bis zu einem stabilen Sollwert ("+") für den Ausgangsdruck
im Druckband hochläuft.
– Die Pilotpumpe wird ausgeschaltet, wenn die Hauptpumpen
bis zu einem stabilen Sollwert ("+") für den Ausgangsdruck
im Druckband hochlaufen.
– Wenn die Pilotpumpe mit 100 % läuft und das Druckband
unterhalb des Sollwert-Druckbands liegt, werden die Haupt-
pumpen eingeschaltet.
25 %
30 % des Bemessungsförderstroms
einer Pumpe
50 %
Die Pilotpumpe muss über das PC-Tool aktiviert wer-
den. Es empfiehlt sich, die Pumpendaten für die
Pilotpumpe entweder hochzuladen oder sie manuell
über das Menü einzugeben.
