2.3 Elektrischer Anschluss

2.3.1 Anforderungen an die Kabel
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Die Kabel für die Pumpenphasen müssen für 90 °C
ausgelegt sein.
‐
Die Kabel vom Temperatursensor (sofern vorhanden)
müssen für 480 V und 70 °C ausgelegt sein.
Nur USA: Verwenden Sie nur flexible Metallrohre (FMC).
Änderungen oder Modifikationen, die nicht ausdrücklich
von Grundfos genehmigt wurden, können zum Erlöschen
der Betriebserlaubnis für das Gerät führen.
Kabelquerschnitte
Mit Aderendhülse
Kabeltyp
verseilt
2
Querschnitt
[mm ]
Schütz für die Pumpe 1.5 - 2.5
Klemmenleiste für die
2.5 - 10
Stromversorgung
2.3.2 Schutz von Steuerung und Versorgungskabeln
Die Steuerung und die Versorgungskabel müssen vor Überlast
geschützt werden. Zum Schutz können Sie beispielsweise die
folgenden Komponenten verwenden:
• Schmelzsicherung vom Typ gL und gG
• Sicherung vom Typ gD
• Leistungsschalter vom Typ C
Den Bemessungsstrom des Produkts finden Sie auf dem
Typenschild.
Weitere Informationen
9. Technische Daten
2.3.3 Anschließen der Pumpen- und der Stromversorgung
Pumpen sind in der Regel mit thermisch geschalteten PTC/Klixon-
Sensoren ausgerüstet, die vor Überhitzung schützen. Manche
verfügen zudem über Feuchtigkeitssensoren, die melden, wenn
Wasser in die Pumpe eindringt.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schreiben nationale Vorschriften die Verwendung einer
Fehlerstrom-Schutzeinrichtung vom Typ RCD bzw.
eine gleichwertige Schutzeinrichtung für die
Elektroinstallation vor, muss aufgrund des konstanten
Fehlerstroms (Gleichstrom) mindestens der Typ B
installiert werden.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie
elektrische Anschlussarbeiten durchführen. Stellen Sie
sicher, dass die Stromversorgung nicht versehentlich
wieder eingeschaltet werden kann.
‐
Kennzeichnen Sie den Einbauort des Hauptschalters,
indem Sie ein Schild o. Ä. in der Steuerung anbringen.
‐
Vergewissern Sie sich, dass die Spannung zwischen
Phase und Neutralleiter 250 V AC nicht übersteigt.
‐
Die elektrischen Anschlüsse müssen gemäß den
Schaltplänen ausgeführt werden.
Fügen Sie keine zusätzlichen Komponenten hinzu, die
nicht im Schaltplan aufgeführt sind. Verwenden Sie
unbenutzte Stiftlöcher nicht für andere Anschlüsse.
72
Starr
2
[AWG] [AWG]
[mm ]
16-14 1.5 - 4 16-12
14-8 2.5 - 16 14-6
Nach Abschluss der Installation müssen alle
Kabelverschraubungen und Stecker montiert werden.
Wenn die Dichtungen an den Kabelverschraubungen nicht
vormontiert sind, montieren Sie sie an den
Kabelverschraubungen, bevor Sie die Steuerung an der
Wand befestigen.
Für den PTC-Anschluss darf das dritte Kabel
(gemeinsames Kabel) nicht verwendet werden. Dies ist
mit einer Kabelendkappe zu isolieren.
Der Fehlerstrom-Schutzschalter muss wie folgt gekennzeichnet
werden:
Der gesamte Fehlerstrom aller in der Anlage installierten
elektrischen Geräte muss berücksichtigt werden.
1. Vergewissern Sie sich, dass die Versorgungsspannung und die
Frequenz den auf dem Typenschild angegebenen Werten
entsprechen.
2. Halten Sie die Strom- und Pumpenkabel so kurz wie möglich.
3. Prüfen Sie alle Spannungen mit einem Multimeter und
vergewissern Sie sich, dass die Spannung zwischen
Neutralleiter und jeder Phase 250 V AC nicht übersteigt, bevor
Sie die Stromversorgung einschalten.
4. Schließen Sie die Strom- und Pumpenkabel gemäß dem
entsprechenden Schaltplan an (einschließlich der Kabel vom
Motortemperatur- und Feuchtesensor, sofern vorhanden).
Ziehen Sie die Klemmenschrauben mit dem richtigen
Anzugsmoment fest. Siehe Tabelle.
Bitte beachten Sie, dass alle Kabel im Geräteschrank mit
Kabelbindern fixiert werden müssen. Um die korrekte IP-
Schutzart zu gewährleisten, müssen alle
Kabelverschraubungen montiert und mit einem
Verschlussstopfen versehen werden, selbst wenn sie keine
Funktion übernehmen.
Denken Sie daran, die Brücke von der PTC-Klemme zu
entfernen, wenn Sie Kabel vom Temperatursensor daran
anschließen.
Klemmenleiste
Pumpenschütz
Stromversorgung
Kabelverschraubungen

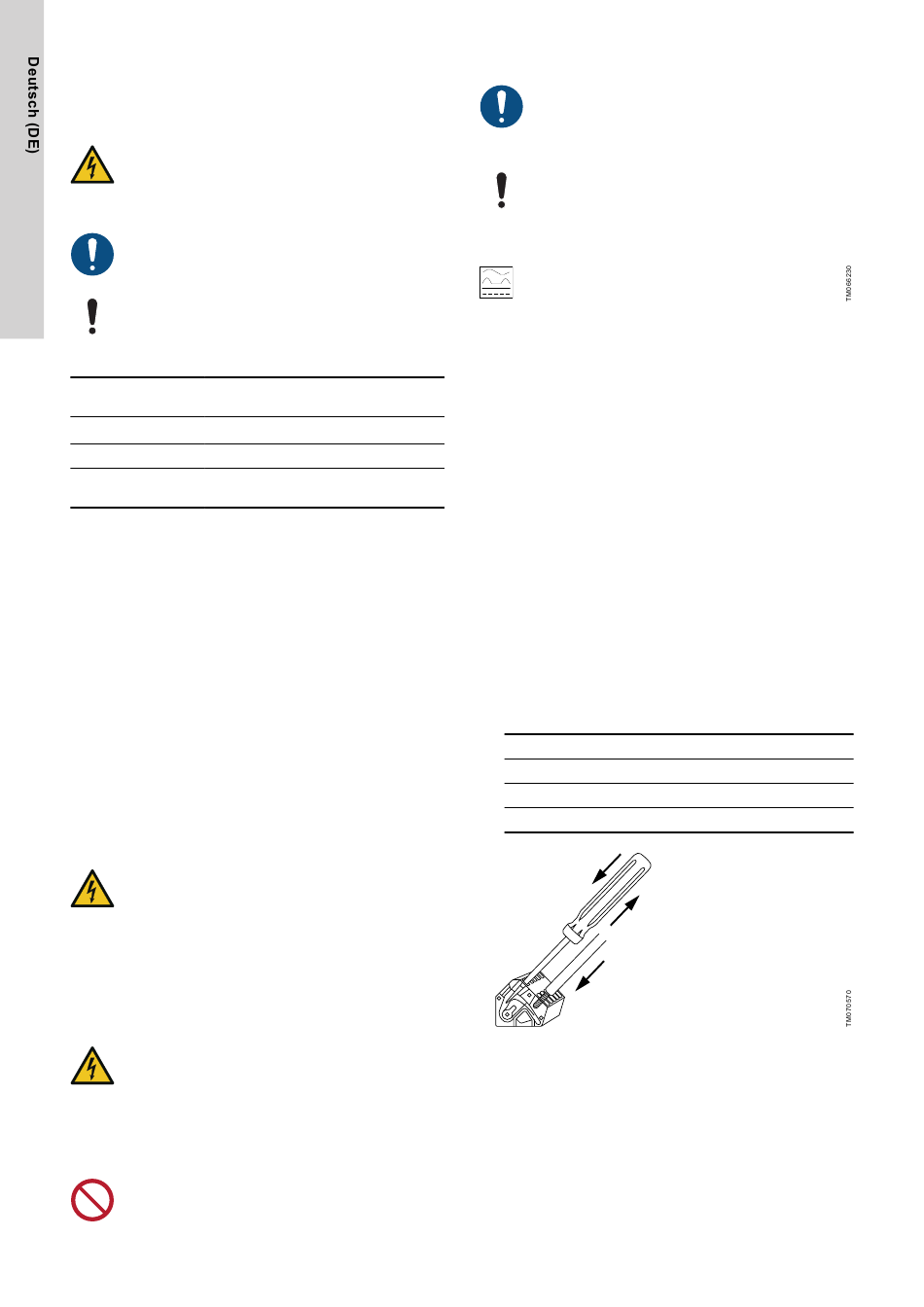

Anschließen eines Kabels mit Federklammern an eine Klemme
5. Befestigen Sie das/die Pumpenphasenkabel mit Kabelbindern
an der Schutzabdeckung.
6. Falls die Pumpe nur einen PTC-Sensor besitzt, müssen die
beiden Kabel vom PTC-Sensor direkt an die PTC-Klemmen
angeschlossen werden.
Anzugsmoment [Nm]
1.2 - 1.5
1.2 - 1.5
2.5
