8.5 Funcionam. (2)
En este menú puede ajustar los parámetros básicos, como el
punto de ajuste, el modo de funcionamiento, el modo de control y
el control de cada bomba.
8.5.1 Funcionam. (2)
A
C

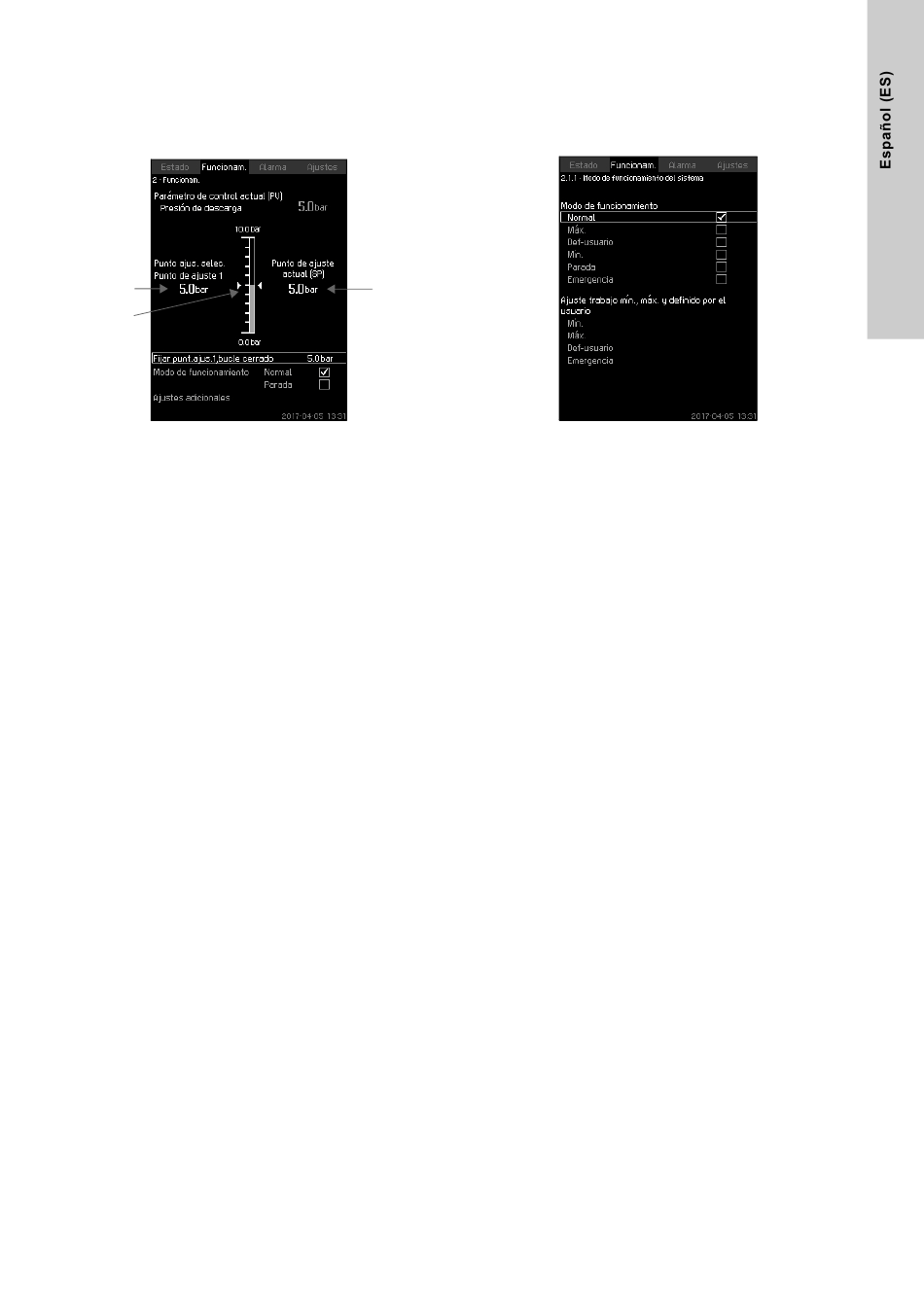

Fig. 17 Funcionam.
Descripción
La columna muestra el rango de ajuste. En control en bucle
cerrado, corresponde con el rango del sensor principal (en este
ejemplo, 0-16 bar). En control en bucle abierto, el rango de ajuste
es 0-100 %.
A la izquierda de la columna se muestra el punto de ajuste selec-
cionado 1 (A); es decir, el valor configurado en la pantalla. A la
derecha de la columna se muestra el punto de ajuste real (B); es
decir, el punto de ajuste que sirve como referencia para el contro-
lador PI. Si no se ha seleccionado ningún tipo de influencia
externa para el punto de ajuste, los dos valores serán idénticos.
El valor medido (presión de descarga) está representado por la
parte gris de la columna (C). Consulte las secciones
8.7.5 Influencia punto ajus. ext. (4.1.3)
ción de influencia (4.1.3.2).
Debajo de la pantalla hay una línea de menú para ajustar el punto
de ajuste 1 y seleccionar el modo de funcionamiento, incluidos
los modos de funcionamiento "Normal" y "Parada". También
puede definir otros ajustes: "Modo de funcionamiento del sis-
tema", "Modo de control", "Puntos de ajuste alternativos" y "Con-
trol de bomba individual".
Rango de ajustes
Punto de ajuste:
Control en bucle cerrado: Rango de medida del sensor principal
Control en bucle abierto: 0-100 %
Ajuste a través del panel de control
Punto de ajuste
• Funcionam. > Fijar punt.ajus.1,bucle abierto / Fijar
punt.ajus.1,bucle cerrado.
Ajuste el valor.
Modo funcionam.
• Funcionam.
Seleccione: Normal o Parada.
Ajustes adicionales
• Funcionam. > Ajustes adicionales.
Seleccione uno de los siguientes ajustes:
• Modo de funcionamiento del sistema. (consulte la sección
8.5.2 Modo de funcionamiento del sistema
• Modo de control. (consulte la sección
(2.1.2)).
• Puntos de ajuste alternativos. (consulte la sección
8.5.4 Puntos de ajuste alternativos
• Control de bomba individual. (consulte la sección
1-6 (2.1.4.1 - 2.1.4.6)).
B
y 8.7.6 Ajuste de la fun-
(2.1.1)).
8.5.3 Modo de control
(2.1.3)).
8.5.6 Bomba
Ajuste de fábrica
El punto de ajuste es un valor adecuado para el sistema en cues-
tión. El ajuste de fábrica se puede haber modificado en el menú
de puesta en marcha.
8.5.2 Modo de funcionamiento del sistema (2.1.1)
Fig. 18 Modo de funcionamiento del sistema
Descripción
El sistema se puede ajustar en seis modos de funcionamiento
distintos. El ajuste típico es "Normal". Consulte la sección
8.4.3 Modo funcionam. (1.2.1).
Este menú permite ajustar el rendimiento de los modos de funcio-
namiento:
• Mín.
• Máx.
• Def-usuario
• Emergencia.
Rango de ajustes
• Normal
• Máx.
• Mín.
• Def-usuario
• Parada
• Emergencia.
Ajuste a través del panel de control
• Funcionam. > Ajustes adicionales > Modo de funcionamiento
del sistema > Modo de funcionamiento.
Seleccione la línea que desee en la parte inferior de la pantalla
para definir el rendimiento de los modos de funcionamiento
"Máx.", "Mín.", "Def-usuario" y "Emergencia". Consulte las sec-
ciones 8.7.38 Trabajo mín., máx. y definido por el usuario
(4.3.14) y 8.7.27 Funcionamiento de emergencia
Ajuste de fábrica
Normal.
(4.3.5).
