Grundfos Control MPC-Serie Installationsanleitung Seite 338

8.7.43 Pompa eğrisi verileri (4.3.19)

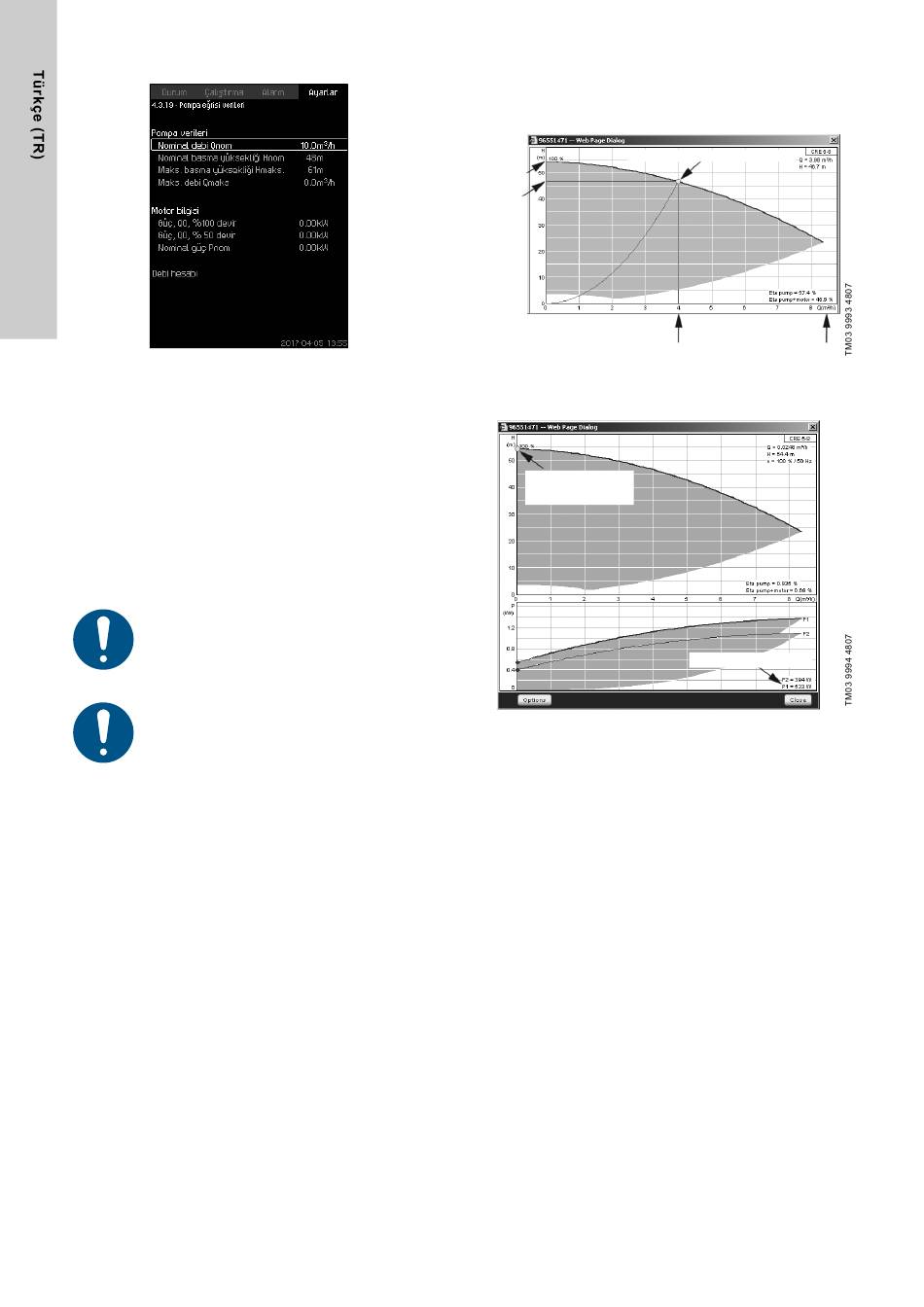

Şekil 91 Pompa eğrisi verileri
Açıklama
CU 352'nin aşağıdaki pompa verilerini kullanan çok sayıda işlevi
bulunur:
• Nominal debi Qnom
• Nominal basma yüksekliği Hnom
• Maks. basma yüksekliği Hmaks.
• Maks. debi Qmaks
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom
GSC dosyalarının CU 352'ye indirilebildiği
durumlarda Grundfos; CR, CRI, CRE ve CRIE
pompalarla ilgili hidrolik bilgiler sağlayabilir.
Diğer tüm pompa tiplerinde hidrolik pompa verileri
elle girilir.
CR, CRI, CRE ve CRIE dahil olmak üzere tüm
pompa tipleri için elektrik bilgilerini, Güç, Q0, %100
devir ve Güç, Q0, % 50 devir bilgilerini elle girin.
Grundfos E-pompalar için giriş gücü (P1) bilgilerini
girin.
Verileri, www.grundfos.com adresinde yer alan Grundfos Product
Center'dan ulaşabileceğiniz pompa performans eğrileriyle
okuyabilirsiniz. Şekil 92 ile 95 arasında verilen örneklere bakın.
Grundfos Product Center'a ulaşamıyorsanız pompayı üç çalışma
noktasına getirmeyi deneyin:
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom.
338
8.7.44 Pompa eğrisi grafiklerinin yorumlanması
Pompaya göre değişen güç değerlerini, 1.3 ile 1.8 arasında yer
alan ekranlardan görebilirsiniz. Bkz. bölüm
Pilot Pompa (1.3 -
Hmaks
Hnom
Şekil 92 Qnom, Hnom, Hmaks and Qmaks değerleri
(Grundfos Product Center)
3
[m /sa.]
[m]
Çalışma noktası,
Q0, % 100 hız
[m]
3
[m /sa.]
[kW]
[kW]
[kW]
Şekil 93 Güç, Q0, % 100 hız değerleri (Grundfos Product
Center)
8.4.10 Pompa 1-6,
1.10).
Nominal çalışma noktası
Qnom
Güç, Q0, % 100 hız
Qmaks
