1.3 Lieferumfang

Diese Montage- und Betriebsanleitung gilt für die Control MP 204
von Grundfos. Bei der Control MP 204 handelt es sich um einen
Schaltschrank mit integriertem Motorschutz.
Diese Anleitung bezieht sich nur auf den Schaltschrank der Con-
trol MP 204.
Die Hauptkomponente im Schaltschrank ist ein Motorschutz-
schalter vom Typ MP 204. Diese Komponente wird in dieser
Anleitung nicht beschrieben.
Im Lieferumfang der Control MP 204 sind folgende Dokumente
enthalten:
• Technische Dokumentation:
– Schaltplan
– Stückliste
– Schnittzeichnung usw.
• Montage- und Betriebsanleitung des MP 204
Informationen hierzu finden Sie in der Montage- und Betriebsan-
leitung des MP 204.

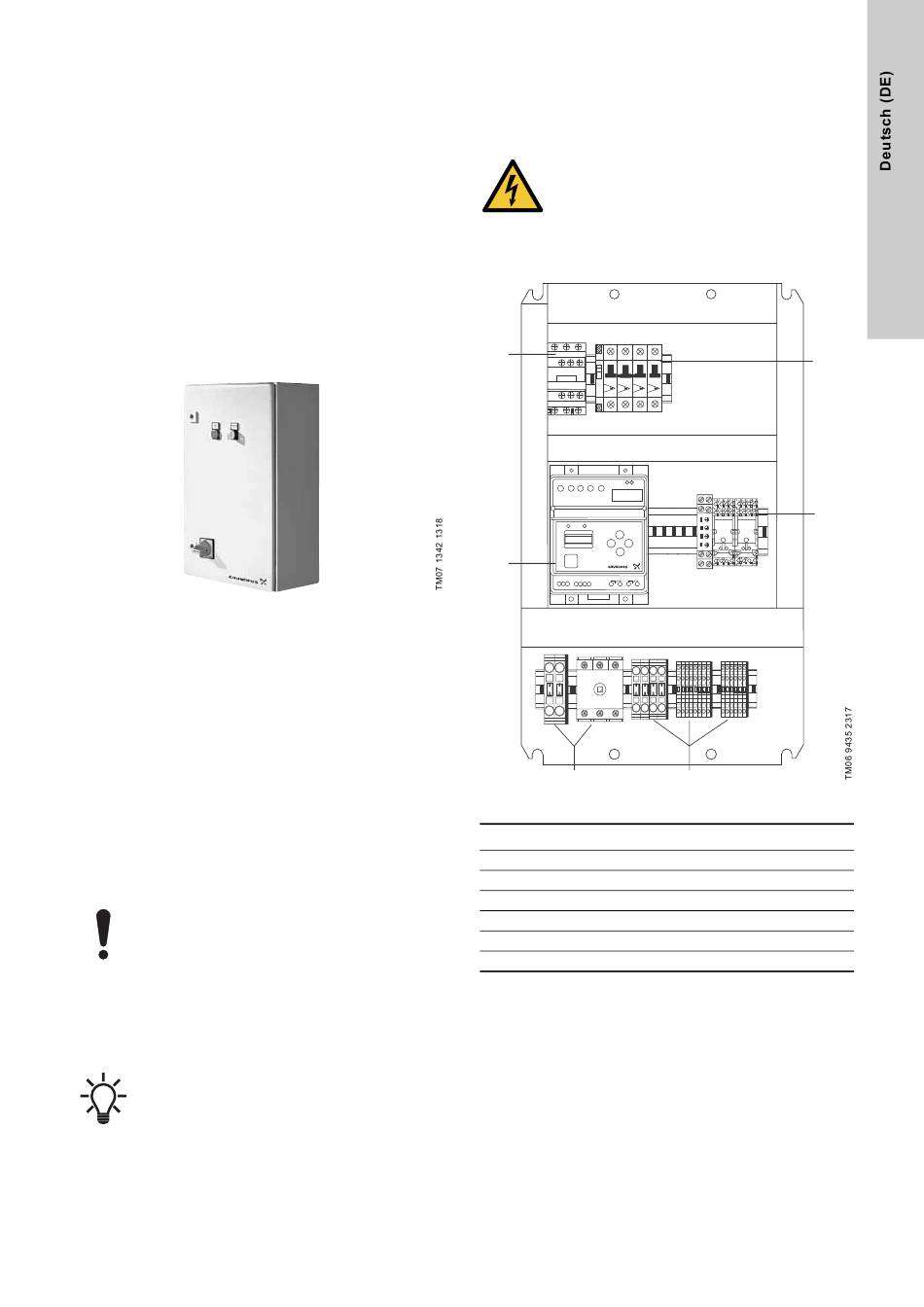

Abb. 1 Beispiel, Control MP 204

2. Produktinstallation

Prüfen Sie Folgendes, bevor Sie mit der Installation beginnen:
• Prüfen Sie, ob die Control MP 204 der Bestellung entspricht.
• Prüfen Sie das Produkt auf Transportschäden.
Melden Sie Schäden umgehend dem Spediteur.
Die Control MP 204 wird entweder manuell oder per Fernzugriff
(optional) gesteuert. Siehe Abschnitt

2.1 Montage

In diesem Abschnitt wird die mechanische Installation der Control
MP 204 beschrieben. Zudem wird eine allgemeine Empfehlung
zur Positionierung der Sensoren gegeben, um stabile Messwerte
zu erhalten.
Der Schaltschrank ist für die Innenmontage an einer Wand oder
direkt auf dem Boden ausgelegt.
Soll das Produkt im Freien verwendet werden, muss
es in einem separaten Schrank eingebaut werden,
der für Außenanwendungen geeignet ist.
2.1.1 Sensoren
Für einen ordnungsgemäßen und zuverlässigen Betrieb der Con-
trol MP 204 ist es wichtig, dass die Sensoren gemäß den Anwei-
sungen des Herstellers positioniert und installiert werden.
Die Sensoren müssen immer für den vorgesehenen
Messbereich ausgelegt sein. Ist der Sensormessbe-
reich zu klein, wird der erforderliche Messbereich
nicht vollständig abgedeckt. Ist der Sensormessbe-
reich zu groß, ist die Auflösung des Sensormessbe-
reichs zu gering.
2.1.2 Konfigurieren des Produkts
Verwenden Sie die App Grundfos GO Remote, um die Control MP
204 zu konfigurieren. Siehe Abschnitt
3.2 Betrieb.
4.2 Grundfos GO Remote.

2.2 Elektrischer Anschluss

Der elektrische Anschluss darf nur von einer Elektrofachkraft in
Übereinstimmung mit den örtlich geltenden Vorschriften vorge-
nommen werden.
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
Vor Beginn jeglicher Arbeiten am Produkt muss die
Stromversorgung abgeschaltet und gegen unbeab-
sichtigtes Wiedereinschalten gesichert werden.
Die elektrische Installation muss gemäß dem mit der Control
MP 204 gelieferten Schaltplan erfolgen.
Q12
F10 F01
5
E10
T1 T2
L1/N L2/L L3/A FE 5
MP 204
Power Trip
T
+
R
-
1
A Y B + C C SN 95 96 97 98
X0
Q00
X1
2
Abb. 2 Beispiel, Control MP 204, DOL-Ausführung
Pos. Beschreibung
1 Motorschutzschalter MP 204
2 Klemmenleiste X0, Hauptschalter
3 Klemmenleisten X1, X10, X11
4 Leistungsschalter
5 Schütz
6 Hilfsrelais
Die folgenden Abschnitte sind als Ergänzung zu dem mit der
Control MP 204 gelieferten Schaltplan zu verstehen.
Die Klemmenleisten X1, X10 und X11 sind in Abschnitt
2.2.1 Klemmenleisten abgebildet.
4
K3 K8 K10
6
X10 X11
3
3
