5.3 Produktidentifikation

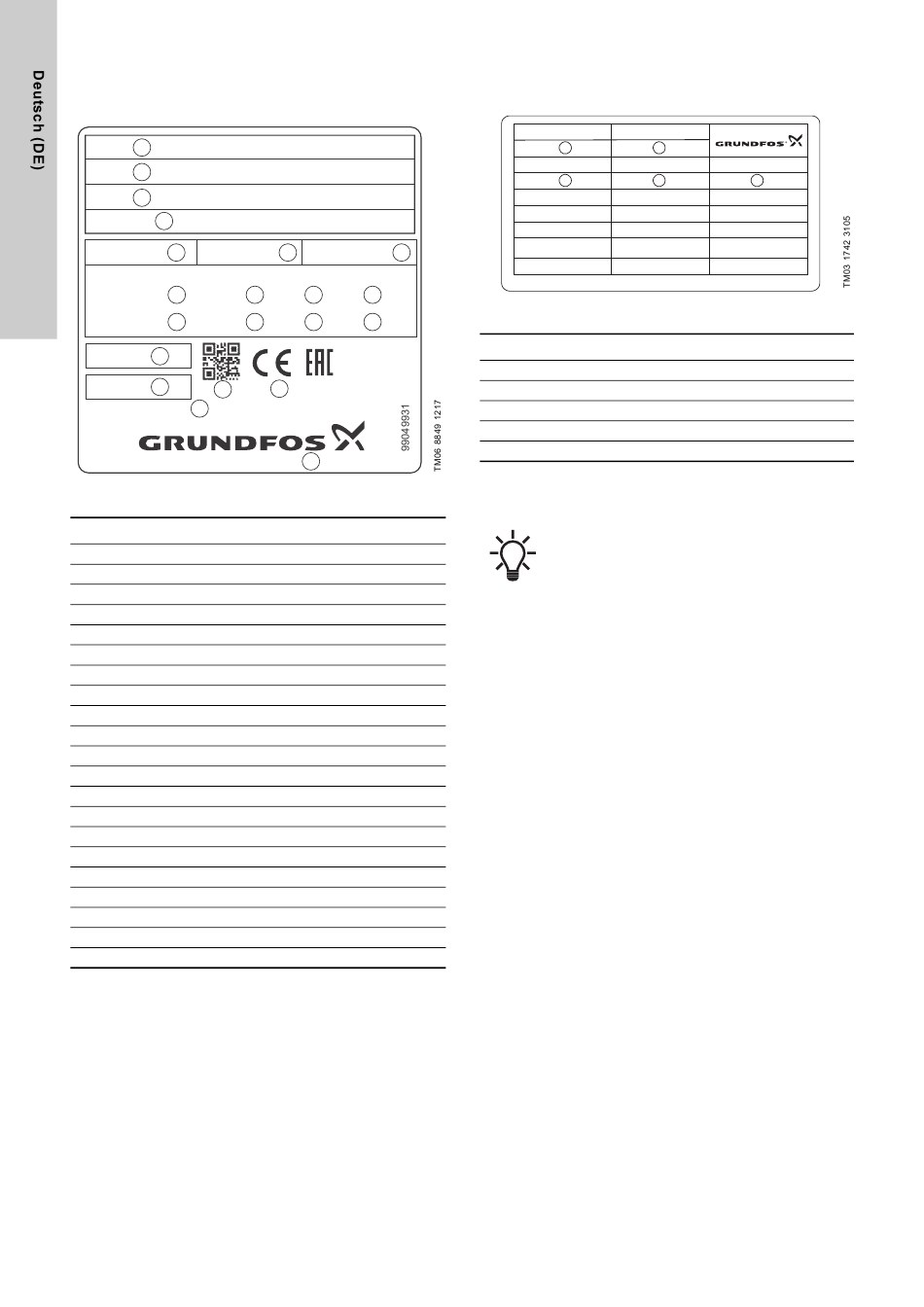

5.3.1 Typenschild
Das Typenschild ist am Grundrahmen angebracht.
Type: 1
Model: 2
3
Mains:
4
Order No.:
A
In: 5 Icc
No.
Pumps: 8
Pilot Pump: 12
IP Class: 16
Weight: 17 kg
18
20
MADE IN GERMANY
T y 3432-021-59379130-2014
DK - 8850 - Bjerringbro - Denmark
Abb. 2 Typenschild
Pos. Beschreibung
1 Produkttyp
2 Modellcode
3 Netzversorgung
4 Bestell-Nr.
5 Bemessungsstrom [A]
6 Bedingter Bemessungskurzschlussstrom [kA]
7 Maximale Umgebungstemperatur [°C]
8 Anzahl der ungeregelten Pumpen
9 Motorleistung der ungeregelten Pumpen [kW]
10 Bemessungsstrom der ungeregelten Pumpen [A]
11 Bemessungsspannung der ungeregelten Pumpen [V]
12 Pilotpumpe
13 Motorleistung der Pilotpumpe [kW]
14 Bemessungsstrom der Pilotpumpe [A]
15 Bemessungsspannung der Pilotpumpe [V]
16 Schutzart
17 Gewicht [kg]
18 QR-Code
19 Zulassungszeichen
20 Herstellungsland
21 Firmenanschrift
78
kA 6 T °C 7
ambmax :
P I U
9 10 11
13 14 15
19
21
5.3.2 Softwareaufkleber
Der Softwareaufkleber befindet sich auf der Rückseite der Steu-
ereinheit CU 352.
1. Control MPC 3. Hydro MPC
1
2. C-MPC options 4. H-MPC options
2
CONFIGURATION STEPS - PLEASE FOLLOW THE NUMBERS
Abb. 3 Softwareaufkleber
Pos. Beschreibung
1 Control MPC - GSC-Dateinummer
2 Optionen Control MPC - GSC-Dateinummern
3 Hydro MPC - GSC-Dateinummer*
4 Optionen Hydro MPC - GSC-Dateinummern*
5 Pumpendaten - GSC-Dateinummern**
* Gilt nur für Druckerhöhungsanlagen
** Gilt nur für CR-, CRI-, CRN-, CRE- und CRIE-Pumpen
Eine GSC-Datei (Grundfos Standard Configuration)
ist eine Datei mit Konfigurationsdaten.
3
5. Pump data
4 5
