8.7.29 Fonctions des entrées digitales (4.3.7.1)

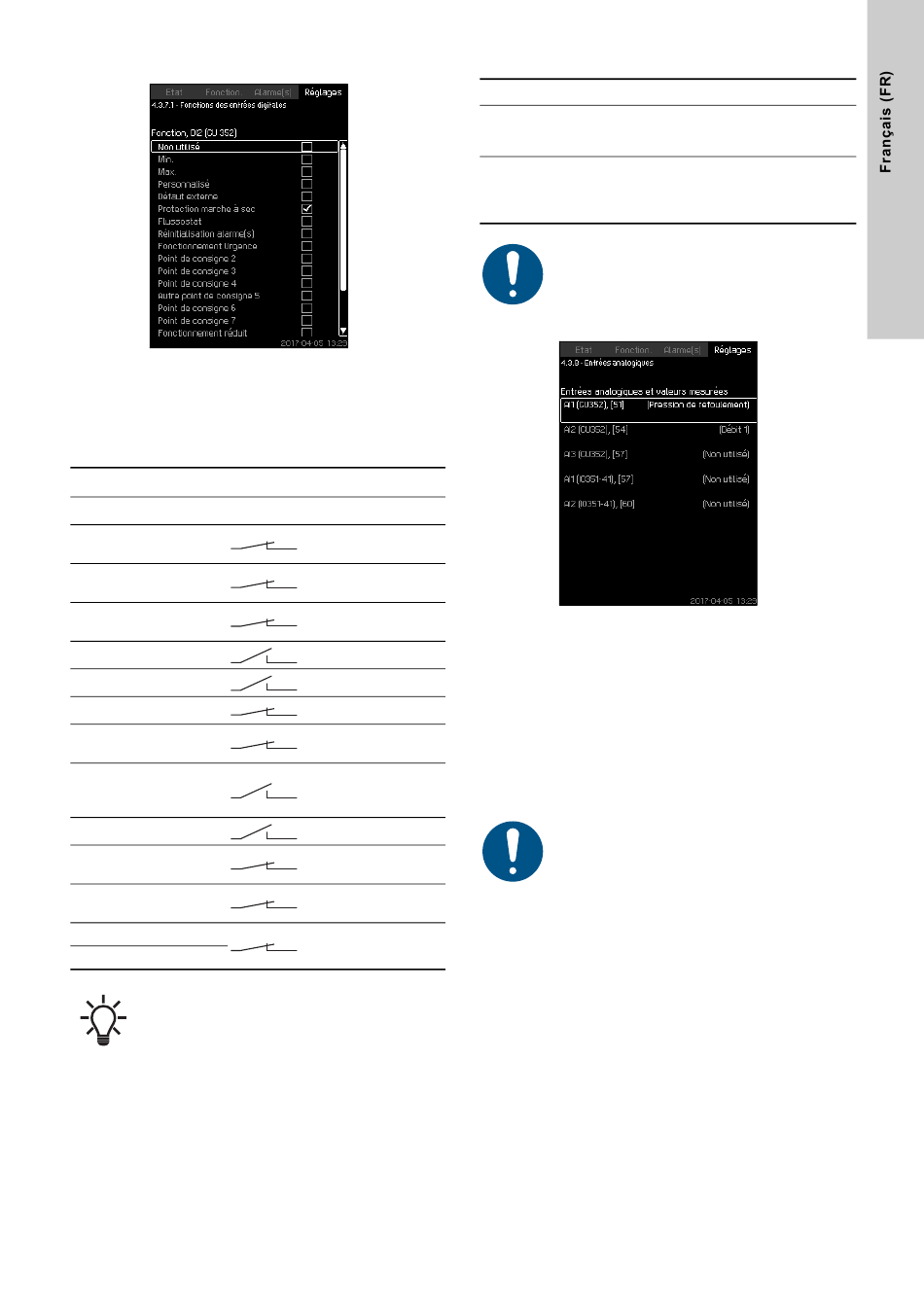

Fig. 77 Fonctions des entrées digitales
Description
Une fonction peut être reliée aux entrées digitales.
Plage de réglage
Vous pouvez sélectionner une fonction dans chaque écran :
Fonction Contact activé
Non utilisé
Min.
Max.
Personnalisé
Défaut externe
Protection marche à sec
Flussostat
Réinitialisation alarme(s)
Fonctionnement Urgence
Défaut, pompe pilote
Point de consigne 2-7
Fonctionnement réduit
Arrêtez pompe 1-6
Arrêter pompe pilote
Dans l'écran, vous pouvez seulement sélectionner
les pompes définies.
Voir les paragraphes appropriés pour plus d'informations sur les
fonctions.
En général, un contact fermé active la fonction sélectionnée.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée digitale.
Mode de fonctionne-
=
ment "Min."
Mode de fonctionne-
=
ment "Max."
Mode de fonctionne-
=
ment "Personnalisé"
= Défaut externe
= Manque d'eau
= Débit
Les alarmes sont réi-
=
nitialisées
Mode de fonctionne-
= ment "Fonctionne-
ment Urgence"
= Défaut
Le point de consigne
=
est sélectionné
Activation du "Fonc-
=
tionnement réduit"
Force la pompe à
=
s'arrêter
Réglage par défaut
Entrée digitale Fonction
Marche/arrêt externe. Contact ouvert =
DI1 (CU 352) [10] arrêt. Remarque : L'entrée n°1 ne peut pas
être modifiée.
Surveillance du manque d'eau (protection
contre la marche à sec). Contact ouvert =
DI2 (CU 352) [12]
manque d'eau (si le groupe est fourni avec
cette option).
La surveillance du manque d'eau nécessite un cap-
teur de pression ou de niveau connecté au groupe.
8.7.30 Entrées analogiques (4.3.8)
Fig. 78 Entrées analogiques
Description
Chaque entrée analogique peut être activée et reliée à une cer-
taine fonction.
En standard, le groupe a trois entrées analogiques. Si le groupe
est équipé d'un module IO 351B (option), le nombre d'entrées
analogiques s'élève à 5.
Toutes les entrées analogiques sont indiquées de manière à ce
que leur position physique puisse être identifiée. Un capteur pri-
maire redondant de secours peut être monté afin d'accroître la
fiabilité et d'éviter l'arrêt.
Si deux capteurs doivent être redondants, chacun
doit avoir une entrée analogique séparée.
Exemple
AI1 (CU 352) [51]:
AI1: Entrée analogique n°1
(CU 352): CU 352
[51]: Borne n°51
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée analogique.
