8.3 İşlevlerin açıklaması
İşlevlerin açıklaması, CU 352 kontrol ünitesinin dört ana
menüsüne dayanmaktadır:
• Durum
• Çalıştırma
• Alarm
• Ayarlar.
Aksi belirtilmedikçe bu işlevler tüm kontrol varyantları için
geçerlidir.
8.4 Durum (1)
Bu ekran güç açıldığında görülür ve işletim panelinin düğmelerine
15 dakika boyunca dokunulmazsa yine bu ekran görülür.
E
I
C
D

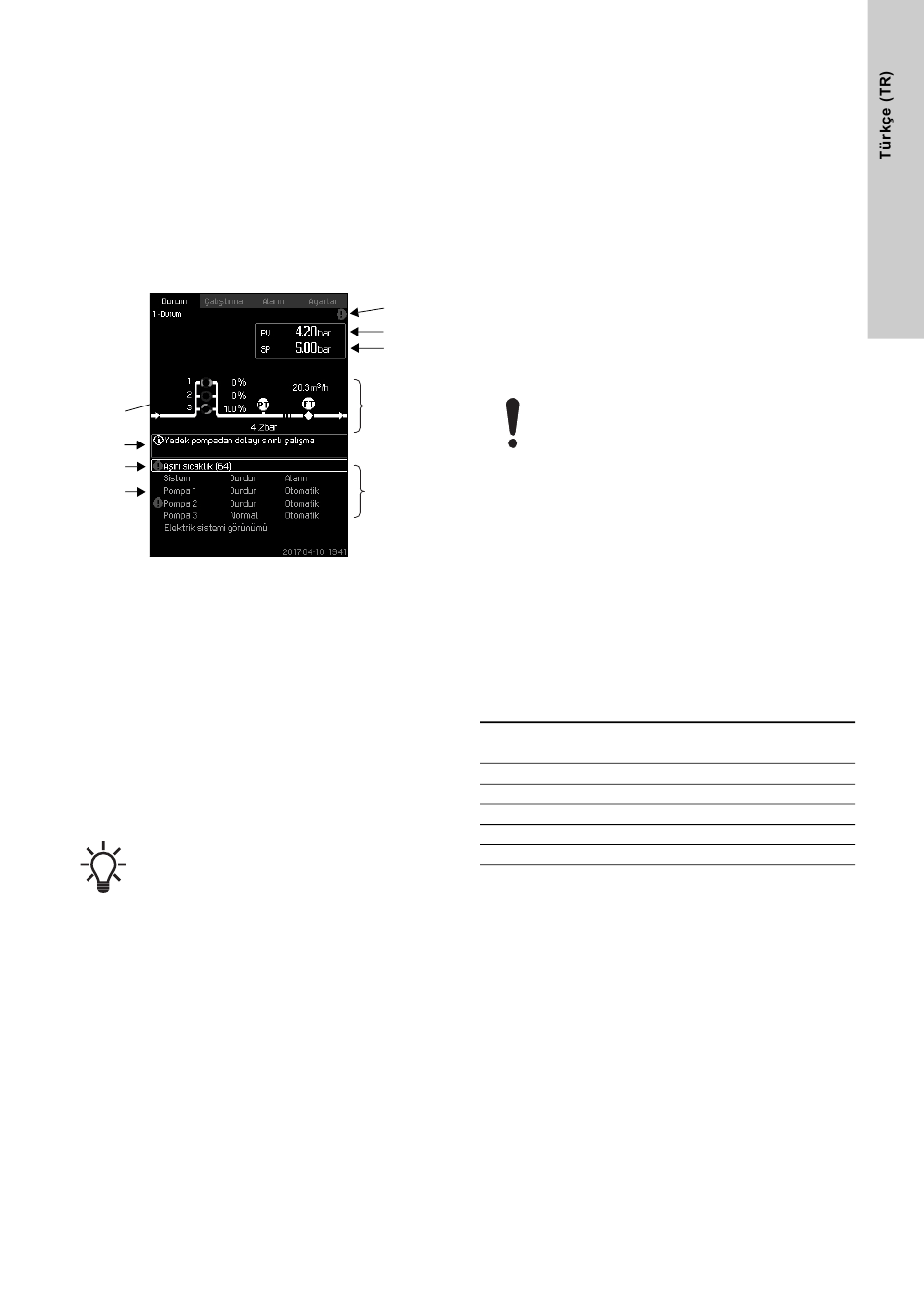

Şekil 6 Durum
Açıklama
Bu menüde hiçbir ayar yapılamaz.
Genellikle basma basıncı değeri olan kontrol parametresinin
gerçek değeri (proses değeri, PV), seçilen ayar noktası (SP) (H)
ile birlikte sağ üst köşede gösterilir.
Ekranın üst yarısında (A) pompa sisteminin grafiksel bir gösterimi
yer alır. Seçilen ölçüm parametreleri, sensör sembolü ve gerçek
değer ile birlikte gösterilir.
Pompalar ve pompa eğrisi verileri arasındaki fark basıncının
bilindiği MPC-E sistemlerinde, debi ve pompaların hızı debiyi
tahmin etmenin mümkün olduğu bir aralıktaysa tahmini debi
ekranda yer alır.
≈ : Bu sembol, debinin tahmini bir değer olduğunu belirtir.
Tahmini debi, ölçülen değerden farklı olabilir.
Ekranın ortasında, aşağıdaki olaylardan herhangi biri meydana
gelirse bir bilgi alanı (I) gösterilir:
• Yedek pompadan dolayı sınırlı çalışma
• Aktif oransal-basınç etkisi
• Aktif harici ayar noktası etkisi
• Aktif alternatif ayar noktası
• Düşük deb. bsnç aktf
• Basınç düşürme aktif
• Aktif saat programı
• GENI (RS-485) üzerinden uzaktan kontrol
• Kısıtlı çalışma nedeniyle sınırlama
• Düşük debiden dolayı durdurma.
Ekranın alt yarısında (B) aşağıdaki bilgiler yer alır:
• Varsa en son aktif olan alarm ve parantez içinde arıza kodu ile
F
birlikte arıza nedeni
G
• mevcut çalışma modu ve kontrol kaynağını içeren sistem
H
durumu
• mevcut çalışma moduyla birlikte pompanın durumu.
A
Bir arıza oluştuysa nedeni ve arıza koduyla birlikte
bir uyarı sembolü veya alarm sembolü, (C) satırında
görülür; örn. "Aşırı sıcaklık (64)".
Arıza pompalardan biriyle ilgiliyse söz konusu pompanın durum
satırının (D) başında bir uyarı veya alarm sembolü görülür. Aynı
B
zamanda, pompa durum göstergesinin (E) rengi aşağıdaki
tabloda açıklandığı gibi sarı veya kırmızı renge döner. Uyarı veya
alarm sembolü ekranın en üst satırının (F) sağ tarafında görülür.
Arıza devam ettiği sürece, bu sembol tüm ekranların en üst
satırında görünür.
Bir menü satırını açmak için [Aşağı] veya [Yukarı] düğmesini
kullanarak satırı seçin ve [OK] düğmesine basın.
Bu ekran, aşağıdakilerin yer aldığı durum ekranlarını açmanıza
olanak tanır:
• mevcut alarmlar
• sistem durumu
• her pompanın durumu.
Pompa durumu açıklamaları
Pompa durumu
göstergesi
Dönüyor, yeşil
Sürekli yanan yeşil ışık
Dönüyor, sarı
Sürekli yanan sarı ışık
Sürekli yanan kırmızı ışık
Açıklama
Pompa çalışıyor.
Pompa hazır (çalışmıyor).
Uyarı. Pompa çalışıyor.
Uyarı. Pompa hazır (çalışmıyor).
Alarm. Pompa durdu.
