8.4.1 Mevcut alarmlar (3.1)

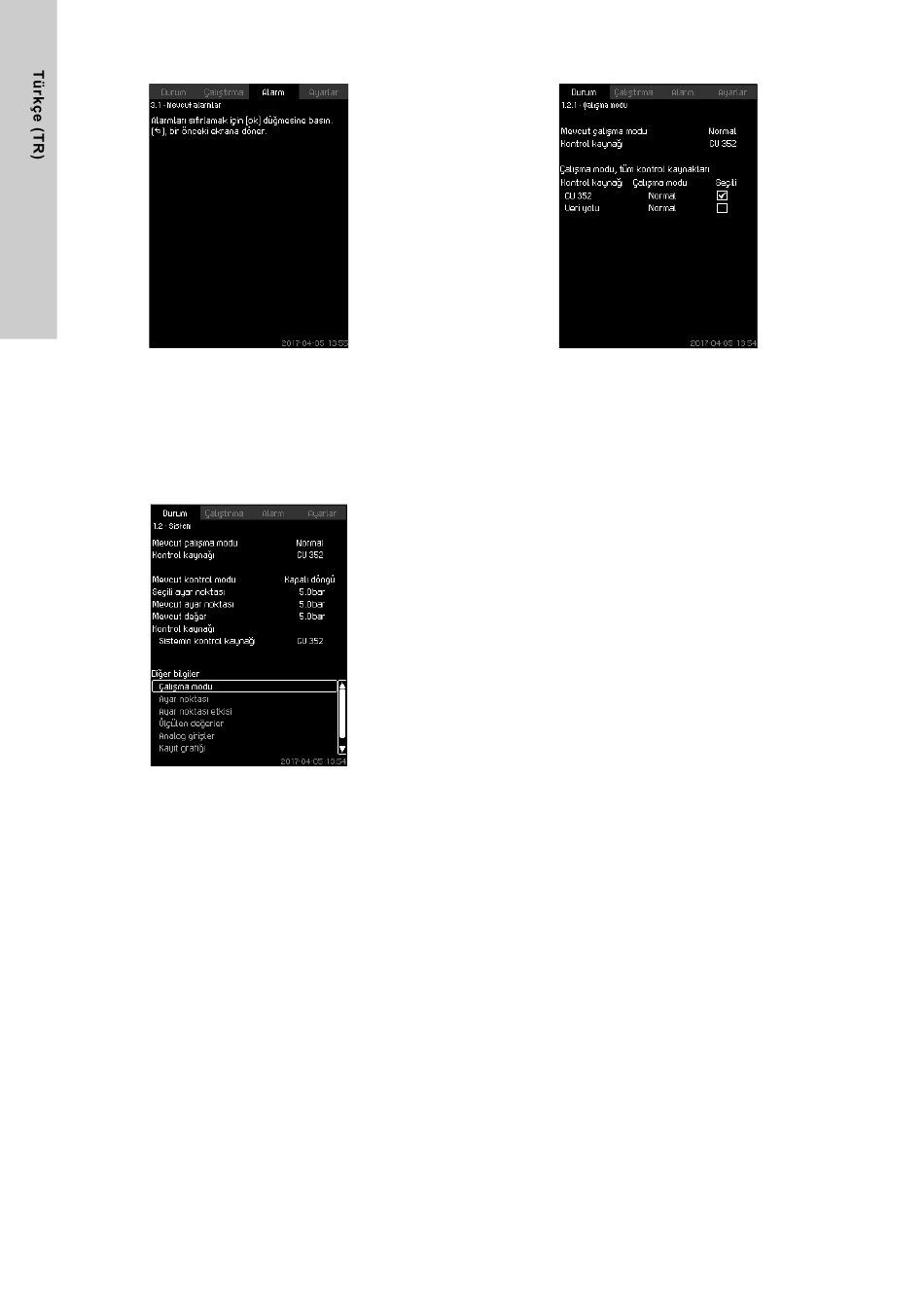

Şekil 7 Mevcut alarmlar
Açıklama
Bu ekranda, etkin haldeki sıfırlanmamış alarmlar ve uyarılar yer
alır.
Daha fazla bilgi için 8.6.2 Mevcut alarmlar (3.1)
kaydı (3.2) bölümlerine bakınız.
8.4.2 Sistem (1.2)
Şekil 8 Sistem
Açıklama
Bu ekranda, sistemin çalışma durumu yer alır. Daha fazla bilgi
için alt ekranlara gidin.
Bu ekran, aşağıdaki ekranları açabilmenizi sağlar:
• Çalışma modu
• Ayar noktası
• Ayar noktası etkisi
• Ölçülen değerler
• Analog girişler
• Kayıt grafiği
• Batarya durumu.
304
8.4.3 Çalışma modu (1.2.1)
Şekil 9
Açıklama
Bu ekranda, sistemin çalışma modu ve kontrol kaynağı yer alır.
Çalışma modları
ve 8.6.3 Alarm
Sistemin altı adet çalışma modu vardır:
1. Normal
– Pompalar, performanslarını gereksinime göre ayarlar.
2. Maks.
– Pompalar, sabit bir yüksek hızda çalışır. Genellikle, tüm
pompalar maksimum hızda çalışır.
3. Kullanıcı-tnmlı
– Pompalar, kullanıcı tarafından ayarlanan sabit bir hızda
çalışır. Genellikle "Maks." ve "Min." arasında bir
performanstır.
4. Min.
– Pompalar, sabit bir düşük hızda çalışır. Genellikle, bir
pompa % 70 oranında bir hızda çalışır.
5. Durdur
– Tüm pompalar durdurulur.
6. Acil durum çalışması
– Pompalar,
yapılan ayara göre çalışır.
Bu çalışma modları için gereken performans, "Ayarlar"
menüsünden ayarlanabilir:
• Maks.
• Min.
• Kullanıcı tanımlı
• Acil durum çalışması.
Bkz. bölüm
(4.3.14)
Mevcut çalışma modu dört farklı kaynaktan kontrol edilebilir:
• Arıza
• Harici sinyal
• CU 352
• Veri yolu.
Kontrol kaynağı
Sistemi harici bir veri yolu (opsiyonel) vasıtasıyla uzaktan kontrol
edebilirsiniz. Bu durumda, veri yolu üzerinden bir ayar noktası ve
bir çalışma modu belirlemelisiniz.
"Ayarlar" menüsünden kontrol kaynağı olarak CU 352 veya harici
veri yolunu seçebilirsiniz.
Bu ayarın durumu, "Çalışma modu" ekranında gösterilir.
Çalışma modu
8.7.27 Acil durum çalışması (4.3.5)
8.7.38 Min., maks. ve kullanıcı tanımlı çalışma
ve 8.7.27 Acil durum çalışması
ekranında
(4.3.5).
