8.7.24 Durdurma işlevi (4.3.1)

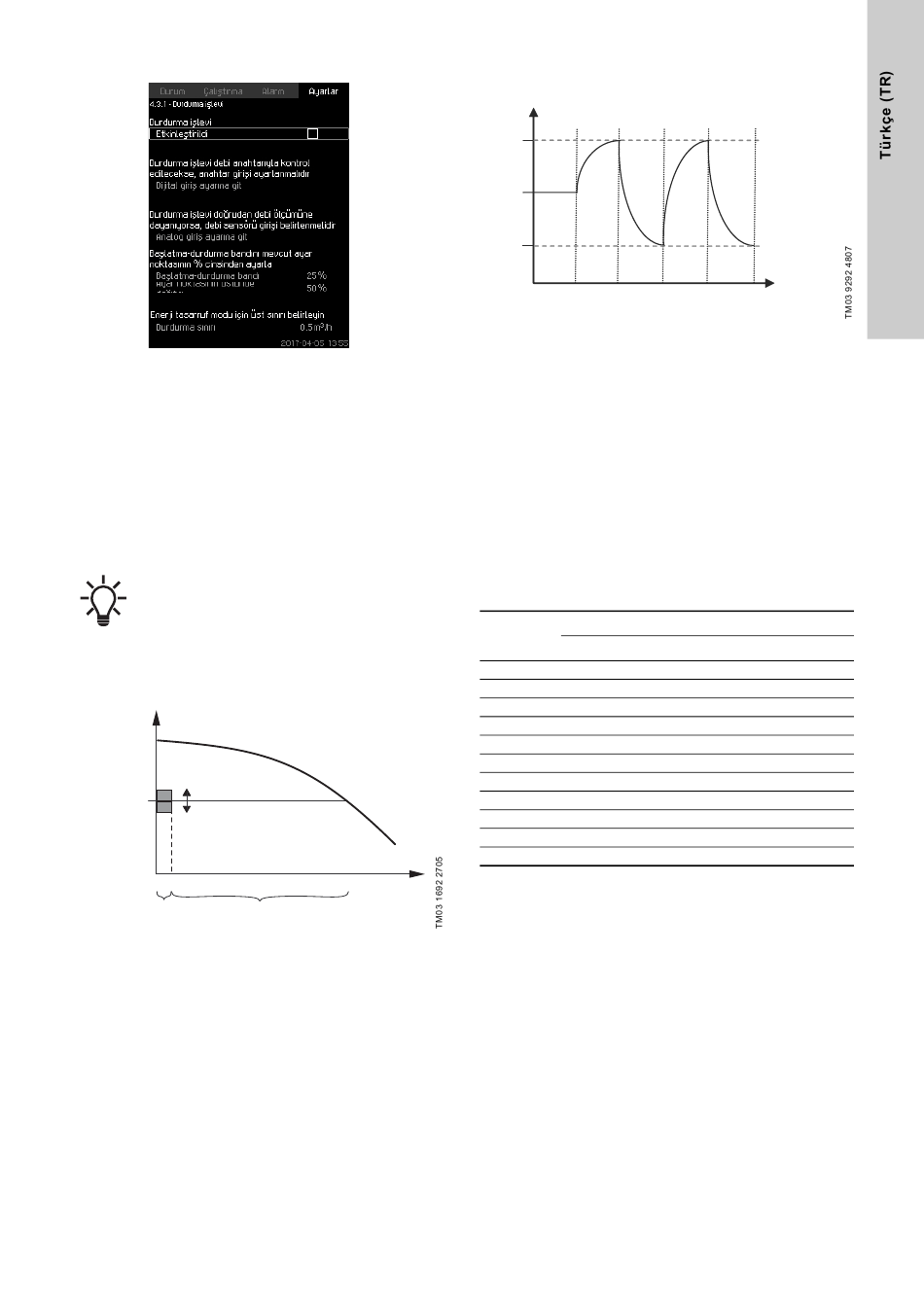

Şekil 64 Durdurma işlevi
Açıklama
Bu işlev, genellikle sabit basınçlı uygulamalarda kullanılır ve
sistemde tüketim yoksa veya az miktardaysa son pompayı
durdurabilmenizi sağlar.
Bu işlevin amacı:
• enerji tasarrufu sağlamak,
• transfer sıvısının yeterli soğutma sağlayamaması sonucu
artan mekanik sürtünme nedeniyle salmastra yüzlerinde
oluşan ısınmayı engellemek,
• transfer sıvısının ısınmasını engellemek.
Sisteme bir pilot pompa bağlandığında, durdurma
işlevi parametreleri pilot pompa için geçerli olacak ve
pilot pompa çalışmakta olan son pompa olacağından
dolayı ana pompa için geçerli olmayacaktır.
Durdurma işlevinin açıklaması, değişken devirli pompaları içeren
tüm hidrofor sistemleri için geçerlidir. MPC-S sistemlerinde
bulunan tüm pompalarda 6. Kontrol varyantları hakkında genel
bilgi bölümünde açıklandığı gibi açma/kapama kontrolü vardır.
H
Başlatma-durdurma
H-ayar
bandı
Qmin
Açma/kapama Normal çalışma
kontrolü
Şekil 65 Başlatma-durdurma bandı
Durdurma işlevi etkinleştirildiğinde, çalışma düşük debiyi
algılamak için sürekli olarak izlenir. CU 352 debi
algılayamadığında veya düşük debi algıladığında (Q, Qmin'den
düşük olduğunda), sabit basınçla çalışmayı bırakarak çalışan son
pompanın açma/kapama kontrolüne geçer.
Durdurma işleminden önce pompa basınç değerini, H-ayar +
(ayar noktasının üstünde dağıtım / 100) x başlatma/durdurma
bandı ifadesine karşılık gelen değere artırır. Basınç, H-ayar - (100
- ayar noktasının üzerindeki dağıtım) / 100 x başlatma/durdurma
bandı değerine geldiğinde pompa yeniden başlatılır. Bkz. şek. 66.
Başlatma/durdurma bandı, ayar noktası etrafında dağılım
gösterebilir.
Durdur: H-ayar + 0.5 x başlatma/durdurma bandı
Başlat: H-ayar - 0.5 x başlatma/durdurma bandı
Şekil 66 Açma/kapama çalışması
Pompa durdurma modundayken, debi miktarı CU 352 tarafından
tahmin edilir. Debi Qmin'den düşük olduğu sürece, pompa açma/
kapama çalışmasını yürütecektir. Debi, Qmin seviyesinin üzerine
çıkarsa pompa normal çalışmaya (H-ayar) döner. H-ayar, mevcut
ayar noktasına eşittir. Bkz. bölüm
Düşük debinin tespit edilmesi
Düşük debi iki şekilde tespit edilebilir:
• debi ölçerle veya debi şalteriyle doğrudan debi ölçümü
• basınç ve hız ölçümü ile debi tahmini.
Hidrofor sistemi bir debi ölçer veya debi şalterine bağlı değilse
durdurma işlevi tahmin işlevini kullanır.
Sistemde debi hesabı kullanılması durumunda belli bir büyüklükte
ve belli bir ön dolum basıncına sahip diyafram tankı gereklidir.
Diyafram tankının boyutu
Pompa tipi
CRI(E) 3
CRI(E) 5
CRI(E) 10
CRI(E) 15
CRI(E) 20
CR(E) 32
CR(E) 45
CR(E) 64
CR(E) 95
CR(E) 125
CR(E) 155
Ön dolum basıncı
Q
Hydro MPC-E ve -F:
Hydro MPC-S:
Her debi hesaplaması sırasında (2 dakikada bir) hesaplama işlevi
basma basıncını ayar noktasının ± % 10'u oranında bozacaktır.
Bu durum kabul edilebilir değilse durdurma işlevi debi ölçerli veya
debi şalterli doğrudan debi ölçümüne dayanmalıdır.
Minimum debi, yani hidrofor sisteminin çalışan son pompanın
açma/kapama kontrolüne geçtiği debi ayarlanabilir.
Sisteme hem debi ölçer hem de debi şalteri bağlı olduğunda,
düşük debiyi ilk tespit eden ünite açma/kapama kontrolüne geçiş
sağlar.
A: Normal çalışma
B: Basınçlandırma
C: Durdurma
8.4.4 Ayar noktası
Önerilen diyafram tankı boyutu [litre]
-E -F
8 8
12 12
18 18
80 80
80 80
80 80
120 120
120 120
180 180
180 180
180 180
0.7 x ayar noktası.
0.9 x ayar noktası.
(1.2.2).
-S
80
120
180
300
400
600
800
1000
1500
1500
1500
