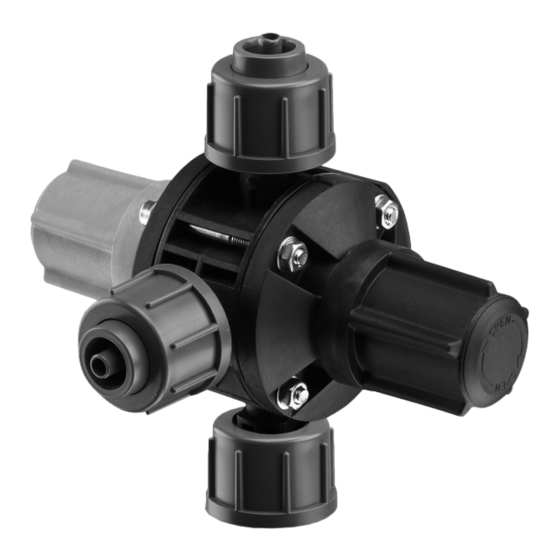

- Seite 1 GRUNDFOS ANLEITUNG Multi-function valve MFV Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
1.4 Sicherheitshinweise für den Betreiber/Anwender Wünschen Sie weitere Informationen oder treten Probleme auf, Allgemeine Informationen die nicht ausführlich in diesem Handbuch beschrieben sind, wen- 2.1 Verwendungszweck den Sie sich bitte an Grundfos. 2.2 Unzulässige Verwendung 2.3 Gewährleistung 1.1 Verwendete Symbole 2.4 Funktion... -
Seite 3: Allgemeine Informationen
PVDF -10 °C bis +40 °C -10 °C bis +20 °C sig! Grundfos haftet nicht für Schäden, die durch falschen Gebrauch entstehen! 2.2 Unzulässige Verwendung Die Betriebssicherheit des Produkts ist nur bei bestimmungsge- mäßer Verwendung entsprechend Kapitel... -
Seite 4: Typenschlüssel
3.3 Typenschlüssel Code Beispiel 5/8- Multifunktionsventil Pumpenanschluss G 5/8 Überströmdruck 10 + 2 bar 16 + 2 bar Anschlusswerkstoff Polypropylen Polyvinylchlorid Polyvinylidenflourid (PVDF) Dichtungswerkstoff EPDM PTFE Anschluss Druckseite, Überströmseite Kombianschluss für Schlauch 4/6 mm, 6/9 mm, 9/12 mm Kombianschluss für Schlauch 0,17" x 1/4", 1/4" x 3/8", 3/8" x 1/2" 3.4 Daten des Multifunktionsventils Werte gelten für Medien mit wasserähnlicher Viskosität. -
Seite 5: Maßzeichnungen
3.5 Maßzeichnungen Pos. Beschreibung Ventileinlass Ventilauslass Überströmauslass G 5/8 Anschlüsse Abb. 2 1. Einlass (A) am Druckventil der Pumpe anschrauben. 2. Druckleitung an Auslass (B) anschließen. G 5/8 3. Überströmleitung an Überströmauslass (C) anschließen und zum Dosierbehälter oder einem geeigneten Überlauf führen. 4. -
Seite 6: Öffnungsdruck Einstellen
5.3 Pumpe entlüften 16 + 2 bar Vor der Inbetriebnahme der Pumpe kann diese mit Hilfe des Mul- 10 + 2 bar tifunktionsventils druckentlastet und entlüftet werden 7 + 2 bar (siehe Abb. 5). • Zur Entlüftung der Pumpe den grünen Entlüftungs-Drehknopf (1) im Uhrzeigersinn (Pfeilrichtung auf Schutzkappe) bis zum Anschlag drehen. -
Seite 7: Wartung
Öffnungsdruck zu gering eingestellt. til einstellen. 8. Entsorgung Dieses Produkt sowie Teile davon müssen umweltgerecht ent- sorgt werden. Nutzen Sie entsprechende Entsorgungsgesell- schaften. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werkstatt. Technische Änderungen vorbehalten. - Seite 9 Telefax: +852-27858664 Telefax: +47-22 32 21 50 Canada Turkey GRUNDFOS Canada Inc. Hungary Poland GRUNDFOS POMPA San. ve Tic. Ltd. Sti. 2941 Brighton Road GRUNDFOS Hungária Kft. GRUNDFOS Pompy Sp. z o.o. Gebze Organize Sanayi Bölgesi Oakville, Ontario Park u. 8 ul.
- Seite 10 96772109 1116 ECM: 1196441 www.grundfos.com...
