8.7.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)

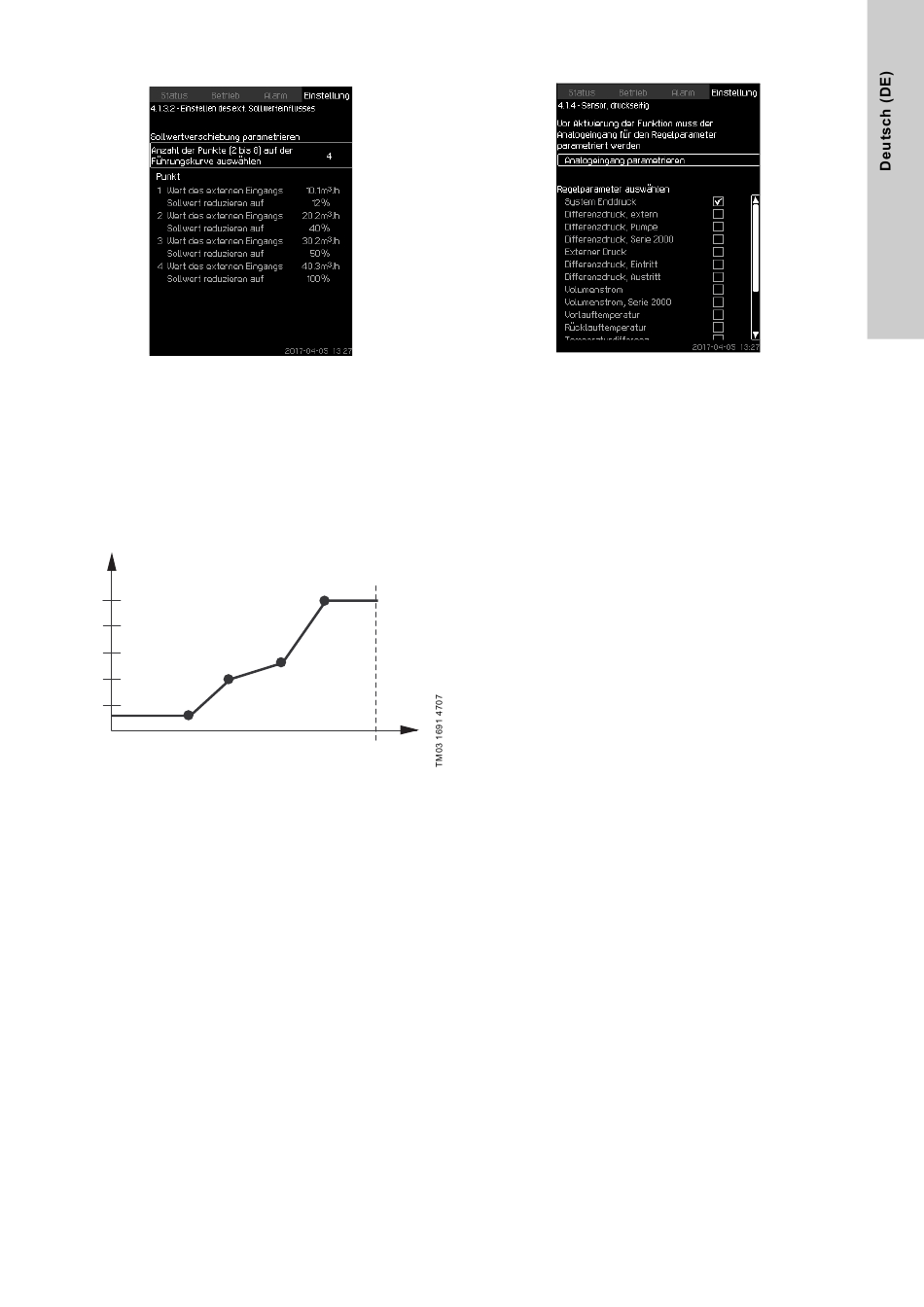

Abb. 41 Einstellen des ext. Sollwerteinflusses
Beschreibung
Hier kann das Verhältnis zwischen dem Messparameter, über den
der Sollwert angepasst werden soll, und der erforderlichen Füh-
rungsgröße in Prozent eingestellt werden.
Das Verhältnis wird durch Eingeben von maximal acht Werten in
eine Tabelle definiert. Die Eingabe der Werte erfolgt über das
Bedienfeld.
Beispiel:
Sollwertverschiebung [%]
100
80
60
2
40
1
20
Abb. 42 Verhältnis zwischen Sollwertverschiebung und För-
derstrom
Die Steuereinheit zieht gerade Linien zwischen den Punkten. Zwi-
schen der unteren Grenze des Sensormessbereichs (im Beispiel
3
0 m /h) und dem ersten Punkt wird eine horizontale Linie gezo-
gen.. Dasselbe gilt für die Verbindung vom letzten Punkt bis zur
oberen Grenze des Sensormessbereichs (im Beispiel 50 m
Einstellbereich
Es können zwei bis acht Punkte ausgewählt werden. Jeder Punkt
gibt das Verhältnis zwischen dem Wert des Parameters, der den
Sollwert verändern soll, und der Führungsgröße wieder.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Externe Sollwertführung.
1. Stellen Sie die Funktion für die Sollwertverschiebung ein.
2. Stellen Sie die Anzahl der Punkte ein.
3. Stellen Sie Folgendes ein: Wert des externen Eingangs
(Punkt 1).
4. Als Prozentwert einstellen: Sollwert reduzieren auf (Punkt 1).
5. Wiederholen Sie die Schritte 2 bis 4 für alle gewünschten
Parameter.
Werkseinstellung
Die Funktion ist deaktiviert.
4
3
50
3
Förderstrom [m /h]
3
/h).
8.7.7 Sensor, druckseitig (4.1.4)
Abb. 43 Sensor, druckseitig
Beschreibung
Auf dieser Bildschirmseite werden der Regelparameter der
Anlage ausgewählt und der Sensor zum Messen des Parameters
eingestellt.
Einstellbereich
• System Enddruck
• Differenzdruck, extern
• Differenzdruck, Pumpe
• Differenzdruck, Serie 2000
• Externer Druck
• Differenzdruck, Eintritt
• Differenzdruck, Austritt
• Volumenstrom
• Volumenstrom, Serie 2000
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Rücklauftemperatur, extern
• 0-100 % Signal
• Nicht aktiviert.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Sensor, druckseitig > Ana-
logeingang parametrieren. Die Bildschirmseite
8.7.30 Analogeingänge (4.3.8)
1. Wählen Sie den Analogeingang (AI) für den druckseitigen
Sensor aus und stellen Sie die Parameter ein.
2. Drücken Sie auf die Taste [Zurück].
3. Wählen Sie den Regelparameter für den druckseitigen Sensor
aus.
Werkseinstellung
Als Regelparameter für den druckseitigen Sensor ist der Aus-
gangsdruck eingestellt. Der Sensor ist an den Analogeingang AI1
(CU 352) angeschlossen. Weitere Parameter für den druckseiti-
gen Sensor können mithilfe des Inbetriebnahmeassistenten aus-
gewählt werden.
wird aufgerufen.
