8.7.59 Sınır 1 aşıldı (4.4.5 - 4.4.6)

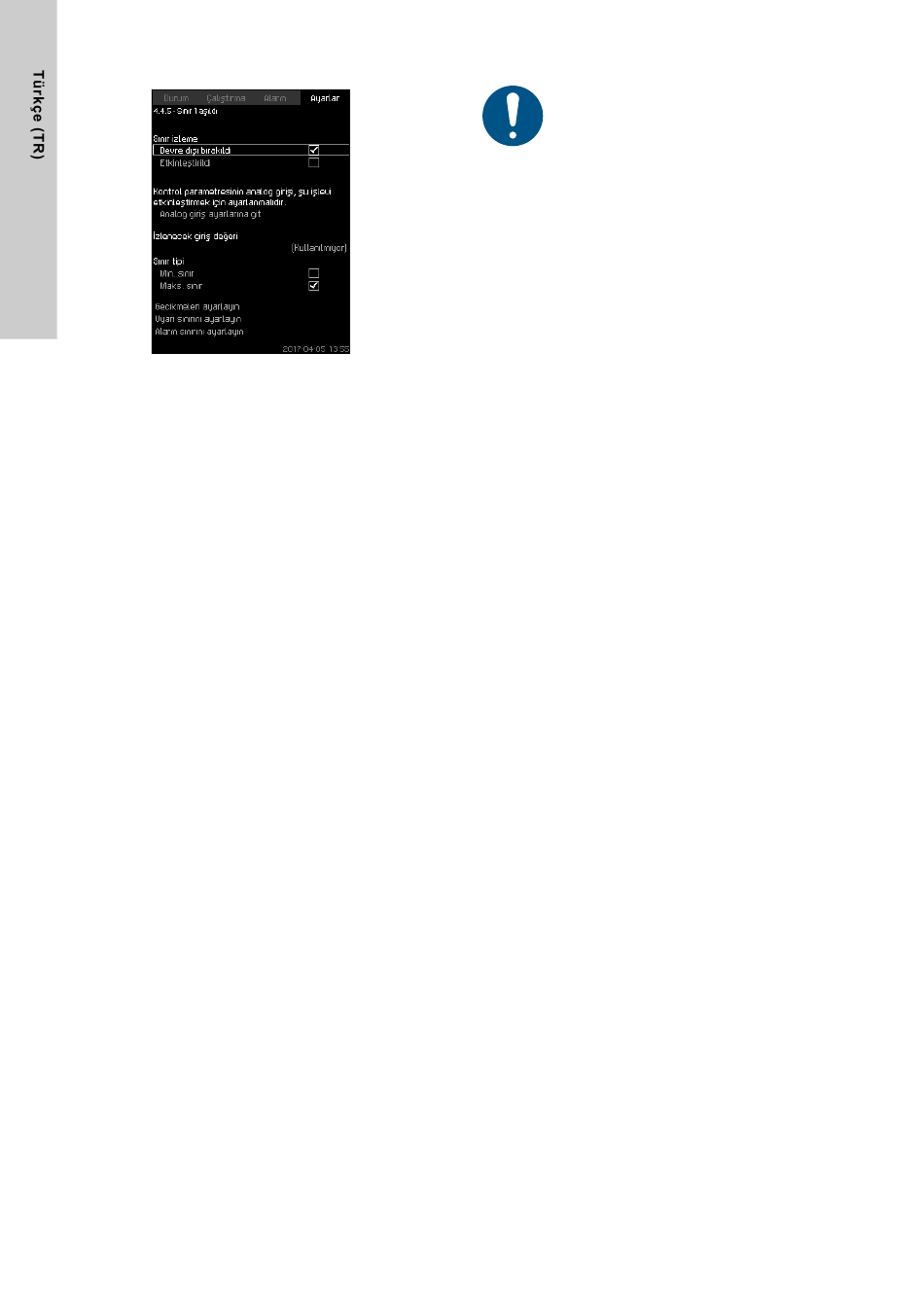

Şekil 110 Sınır 1 aşıldı
Açıklama
CU 352, bu işlevi kullanarak önceden belirlenmiş analog değerleri
izler. Bu değerler sınırların üzerine çıkarsa tepki verir. Her sınır,
maksimum veya minimum değer şeklinde belirlenebilir. İzlenen
değerlerin hepsine bir uyarı sınırı ve alarm sınırı tanımlanmalıdır.
Bu işlev sayesinde bir pompa sistemindeki iki farklı bölgeyi aynı
anda izlemek mümkündür; örn. tüketicideki basınç ve pompanın
basma basıncı. Böylece basma basıncın kritik bir seviyeye
çıkması engellenmiş olur.
Değer uyarı sınırının üzerine çıkarsa sistem uyarı verir. Değer
alarm sınırının üzerine çıkarsa pompalar durur.
Aşılan limitin tespit edilmesi ile bir uyarı veya alarmın devreye
alınması arasında bir gecikme ayarlayabilirsiniz. Bir uyarı veya
alarm sıfırlanması için de bir gecikme ayarlayabilirsiniz.
Bir uyarı, otomatik olarak veya elle sıfırlanabilir.
Alarm verildikten sonra sistemi otomatik olarak yeniden başlatma
veya alarmı elle sıfırlama ayarı seçilebilir. Yeniden başlatma
belirli bir süre ertelenebilir. İşlev etkinleşmeden önce sistem
durumunun sabitlenmesi için başlatma gecikmesi de
ayarlayabilirsiniz.
Ayar aralığı
• İşlev için analog giriş seçilmesi.
• İzlenecek giriş değeri
• Sınır tipi (Min. sınır ve Maks. sınır)
• Uyarı sınırı
• Alarm sınırı.
346
İşletim panelinden ayarlama
İşlev etkinleştirilmeden önce analog girişler doğru bir
şekilde belirlenmelidir. Bkz. bölüm
girişler (4.3.8).
• Ayarlar > İzleme işlevleri > Sınır 1 aşıldı / Sınır 2 aşıldı >
Analog giriş ayarlarına git.
1. Analog giriş seçin.
2. Seçim yapın: İzlenecek giriş değeri. 4.3.8.1.1 ekranı görülür.
3. Giriş seçin.
4. [Geri] tuşuna basın.
5. Minimum ve maksimum sensör değerlerini belirleyin.
6. [Geri] tuşuna 2 kez basın.
7. Seçim yapın: İzlenecek giriş değeri.
8. Giriş seçin.
9. [Geri] tuşuna basın.
10. Seçim yapın:
• Min. sınır veya Maks. sınır.
• Gecikmeleri ayarlayın.
11. [Geri] tuşuna basın.
12. Seçim yapın:
• Uyarı sınırını ayarlayın
• Etkinleştirildi.
13. Sınırı belirleyin.
14. Sıfırlama yöntemini seçin: Elle veya Otomatik.
15. [Geri] tuşuna basın.
16. Seçim yapın:
• Alarm sınırını ayarlayın
• Etkinleştirildi.
17. Sınırı belirleyin.
18. Sıfırlama yöntemini seçin: Elle veya Otomatik.
19. [Geri] tuşuna basın.
20. Seçim yapın: Etkinleştirildi.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır.
