8.3 Beschreibung der Funktionen

Die Beschreibung der Funktionen bezieht sich auf die vier Haupt-
menüs der Steuereinheit CU 352:
• Status
• Betrieb
• Alarm
• Einstellung.
Sofern nicht anders angegeben, gelten die Funktionen für alle
Steuerungsvarianten.
8.4 Status (1)
Diese Bildschirmseite erscheint beim Einschalten der Stromver-
sorgung oder wenn innerhalb von 15 Minuten keine Taste am
Bedienfeld gedrückt wurde.
E
I
C
D

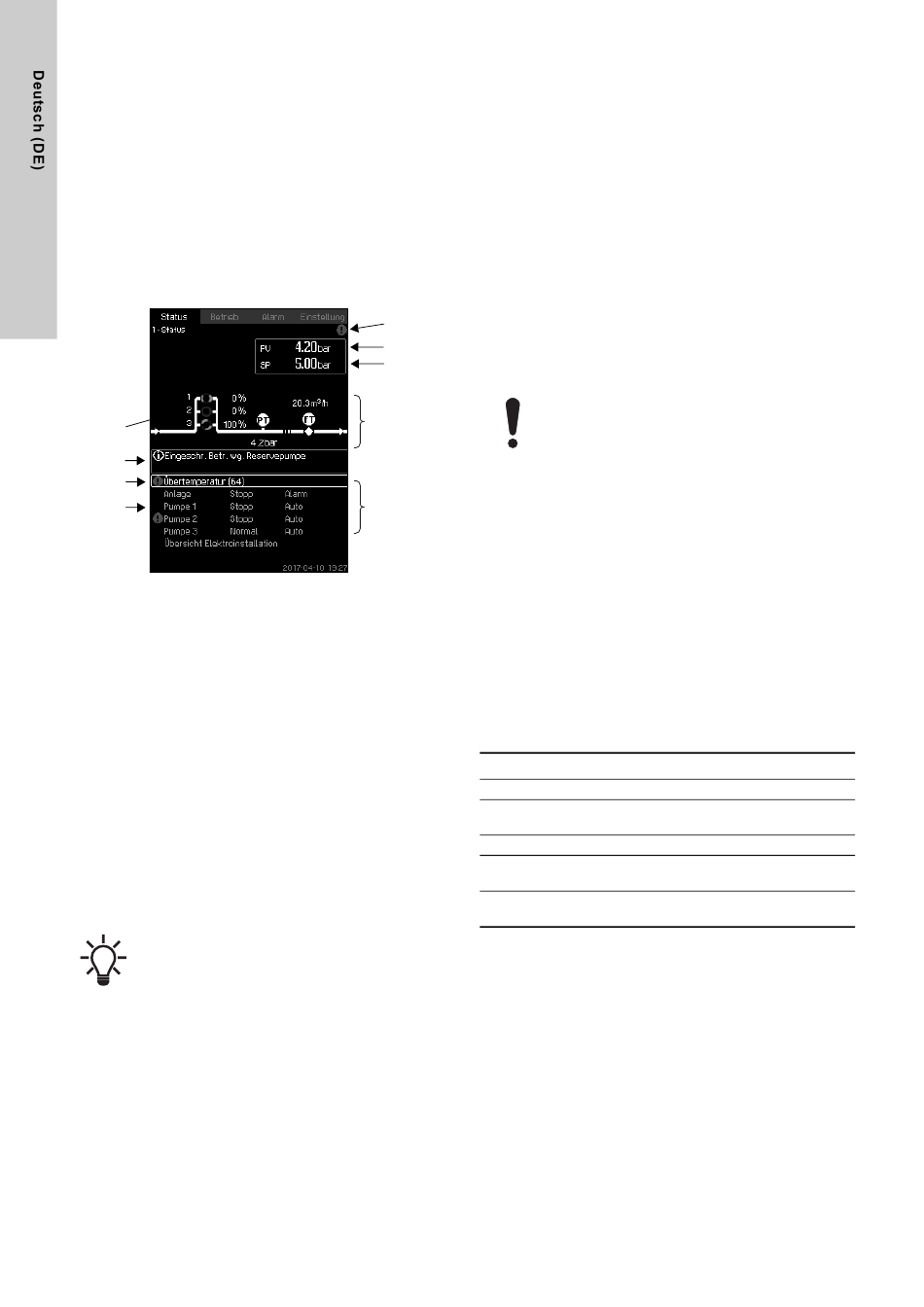

Abb. 6 Status
Beschreibung
In diesem Menü können keine Einstellungen vorgenommen wer-
den.
Der aktuelle Wert des Regelparameters (der Istwert IST), in der
Regel der Ausgangsdruck, wird zusammen mit dem ausgewähl-
ten Sollwert (SOLL) (H) in der rechten oberen Ecke (G) ange-
zeigt.
In der oberen Hälfte des Bildschirms (A) wird eine grafische Dar-
stellung der Pumpenanlage angezeigt. Die ausgewählten
Messparameter werden zusammen mit dem Sensorsymbol und
dem Istwert angezeigt.
Bei MPC-E-Anlagen, bei denen der Differenzdruck der einzelnen
Pumpen und die Kennliniendaten der Pumpen bekannt sind, zeigt
diese Bildschirmseite den geschätzten Förderstrom an, falls die
Pumpendrehzahlen und der Förderstrom innerhalb eines
Bereichs liegen, der eine Förderstromschätzung ermöglicht.
Zeigt an, dass es sich bei dem angegebenen Wert um einen
≈ :
Schätzwert handelt.
Der geschätzte Förderstrom kann von dem gemes-
senen Wert abweichen.
90
In der Mitte des Bildschirms wird ein Informationsfeld (I) ange-
zeigt, falls eines der folgenden Ereignisse eintritt:
• Eingeschr. Betr. wg. Reservepumpe
• Proportionaldruckverschiebung aktiviert
• Externe Sollwertführung aktiviert
• Alternativer Sollwert aktiviert
• Förderstromausgleich aktiviert
• Druckentlastung aktiviert
• Zeitprogramm aktiviert
• Ferngeregelt über GENIbus (RS-485)
• Begrenzt wegen reduziertem Betrieb
• Abgesch. wegen ger. Vol.-Strom.
In der unteren Bildschirmhälfte (B) wird Folgendes angezeigt:
• der letzte aktive Alarm, falls vorhanden, sowie die Störungsur-
sache und der dazugehörige Störungscode in Klammern
F
• der Anlagenstatus mit der aktuellen Betriebsart und Steuer-
G
quelle
H
• der Pumpenstatus mit der aktuellen Betriebsart.
Bei Auftreten einer Störung wird das Warnsymbol
oder das Alarmsymbol in der Zeile (C) zusammen mit
A
der Ursache und dem dazugehörigen Fehlercode
angezeigt, z. B. "Übertemperatur (64)".
Bezieht sich die Störung auf eine der Pumpen, wird das Warn-
oder Alarmsymbol auch vor der Statuszeile (D) der betroffenen
Pumpe angezeigt. Gleichzeitig wechselt die Pumpenstatusan-
B
zeige (E) die Farbe auf Gelb oder Rot (wie in der nachfolgenden
Tabelle beschrieben). Das Warn- oder Alarmsymbol wird rechts in
der obersten Zeile der Bildschirmseite (F) angezeigt. Solange
eine Störung vorliegt, wird das Symbol in der obersten Zeile aller
Bildschirmseiten angezeigt.
Zum Aufrufen einer Menüzeile wählen Sie die entsprechende
Zeile mithilfe der Tasten [Pfeil nach oben] oder [Pfeil nach unten]
aus und drücken die Taste [OK].
Über diese Bildschirmseite können weitere Status-Bildschirmsei-
ten aufgerufen werden, die Folgendes anzeigen:
• aktuelle Alarme
• Anlagenstatus
• Status jeder Pumpe.
Beschreibung des Pumpenstatus
Pumpenstatusanzeige
Grün, drehend
Grün, dauerhaft leuchtend
Gelb, drehend
Gelb, dauerhaft leuchtend
Rot, dauerhaft leuchtend
Beschreibung
Die Pumpe läuft.
Die Pumpe ist bereit (läuft jedoch
nicht).
Warnung. Die Pumpe läuft.
Warnung. Die Pumpe ist bereit
(läuft jedoch nicht).
Alarm. Die Pumpe wird
abgeschaltet.
