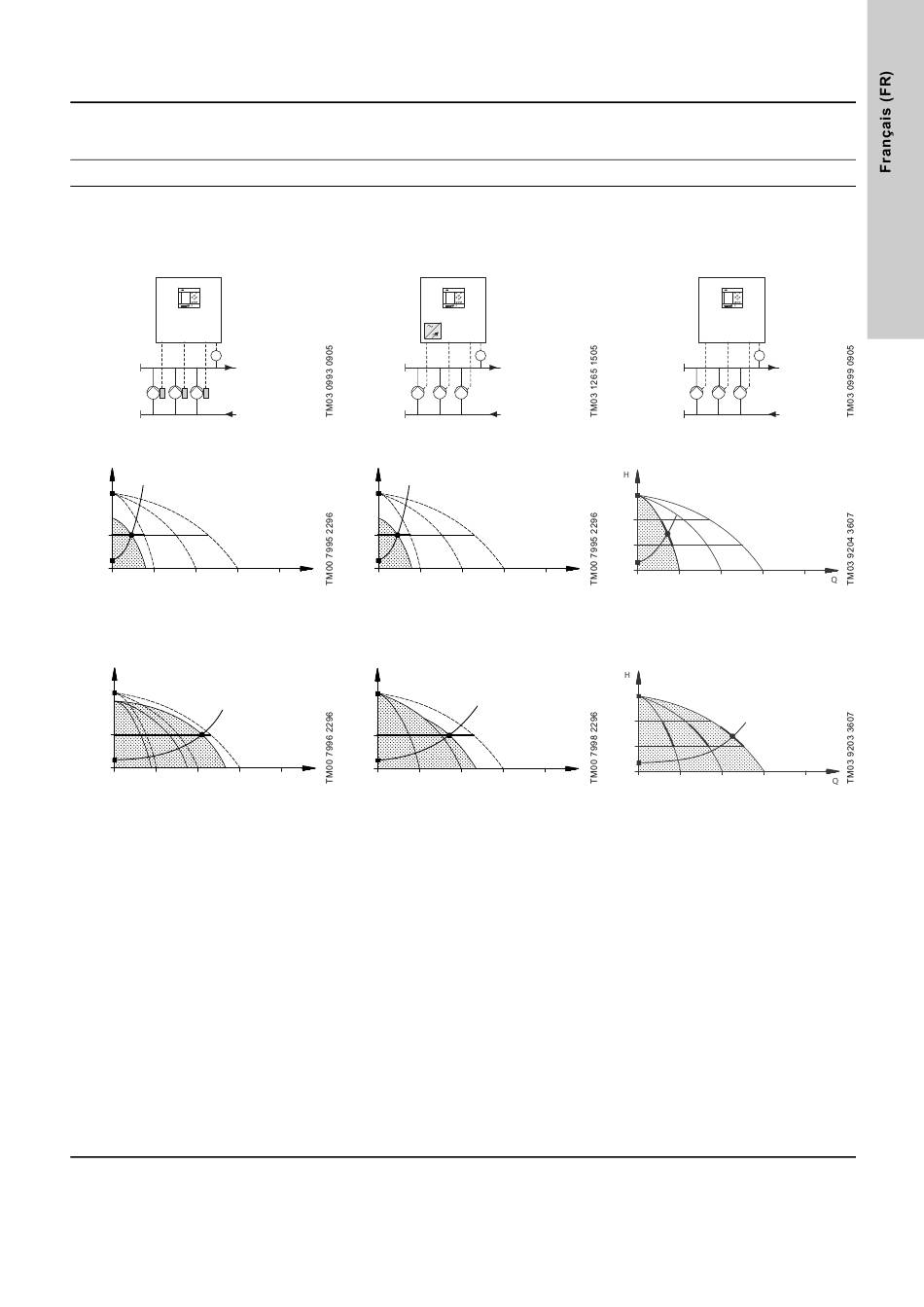

6. Aperçu de variantes de commande
Les exemples ci-dessous se basent sur des groupes de surpression.
Groupes équipés de pompes à vitesse
variable
Control MPC-E/-EC
E: Control MPC avec trois pompes élec-
troniques.
EC: Control MPC avec trois pompes, cha-
cune étant raccordée à un convertisseur
de fréquence Grundfos CUE.
PT
Une pompe électronique en service.
H
Hcon
signe
Trois pompes électroniques en service.
H
Hcon
signe
• Le Control MPC-E/EC maintient une pres-
sion constante par l'ajustement continu de
la vitesse des pompes.
• Les performances du groupe sont adap-
tées à la demande en démarrant/arrêtant
le nombre de pompes requis et en effec-
tuant une marche en parallèle des
pompes en service.
• La permutation des pompes est automa-
tique et dépend de la charge, des heures
de fonctionnement et du défaut.
• Toutes les pompes en service tournent à
la même vitesse.
• Le nombre de pompes en service dépend
également de la consommation d'énergie
des pompes. Si une seule pompe est
nécessaire, deux pompes fonctionneront
à vitesse réduite si la consommation
d'énergie s'en trouve réduite. Ceci exige
que la pression différentielle de la pompe
soit mesurée et que les données de la
courbe de la pompe soient à la disposition
du coffret de commande.
Groupes équipés de pompes connec-
tées à un convertisseur de fréquence
CUE
Control MPC-F
Control MPC avec trois pompes raccor-
dées à un convertisseur de fréquence
Grundfos CUE. La régulation de vitesse
alterne entre les pompes.
PT
Une pompe raccordée à un convertisseur
de fréquence Grundfos CUE en service.
H
Hcon
signe
Q
Une pompe raccordée à un convertisseur
de fréquence Grundfos CUE et deux
pompes fonctionnant sur le réseau en ser-
vice.
H
Hcon
signe
Q
• Le Control MPC-F maintient une pression
constante par l'ajustement continu de la
vitesse de la pompe raccordée au conver-
tisseur de fréquence Grundfos CUE. La
régulation de vitesse alterne entre les
pompes.
• Une pompe raccordée au convertisseur
de fréquence Grundfos CUE démarre tou-
jours en premier. Si la pression demandée
ne peut pas être assurée par une pompe,
une ou deux pompes CR fonctionnant sur
le réseau seront démarrées.
• La permutation des pompes est automa-
tique et dépend de la charge, des heures
de fonctionnement et du défaut.
Groupes équipés de pompes fonc-
tionnant sur le réseau
Control MPC-S
Control MPC avec trois pompes fonction-
nant sur le réseau.
Une pompe fonctionnant sur le réseau
en service.
Harrêt
Hcon
signe
Q
Trois pompes fonctionnant sur le réseau
en service.
Harrêt
Hcon
signe
Q
• Le Control MPC-S maintient une pres-
sion presque constante en démarrant/
arrêtant le nombre de pompes requis.
• La plage de fonctionnement des pompes
se situe entre Hset et Hstop (pression de
déclenchement).
• La permutation des pompes est automa-
tique et dépend de la charge, des heures
de fonctionnement et du défaut.
PT
