8.7.10 Pression proportionnelle (4.1.7)

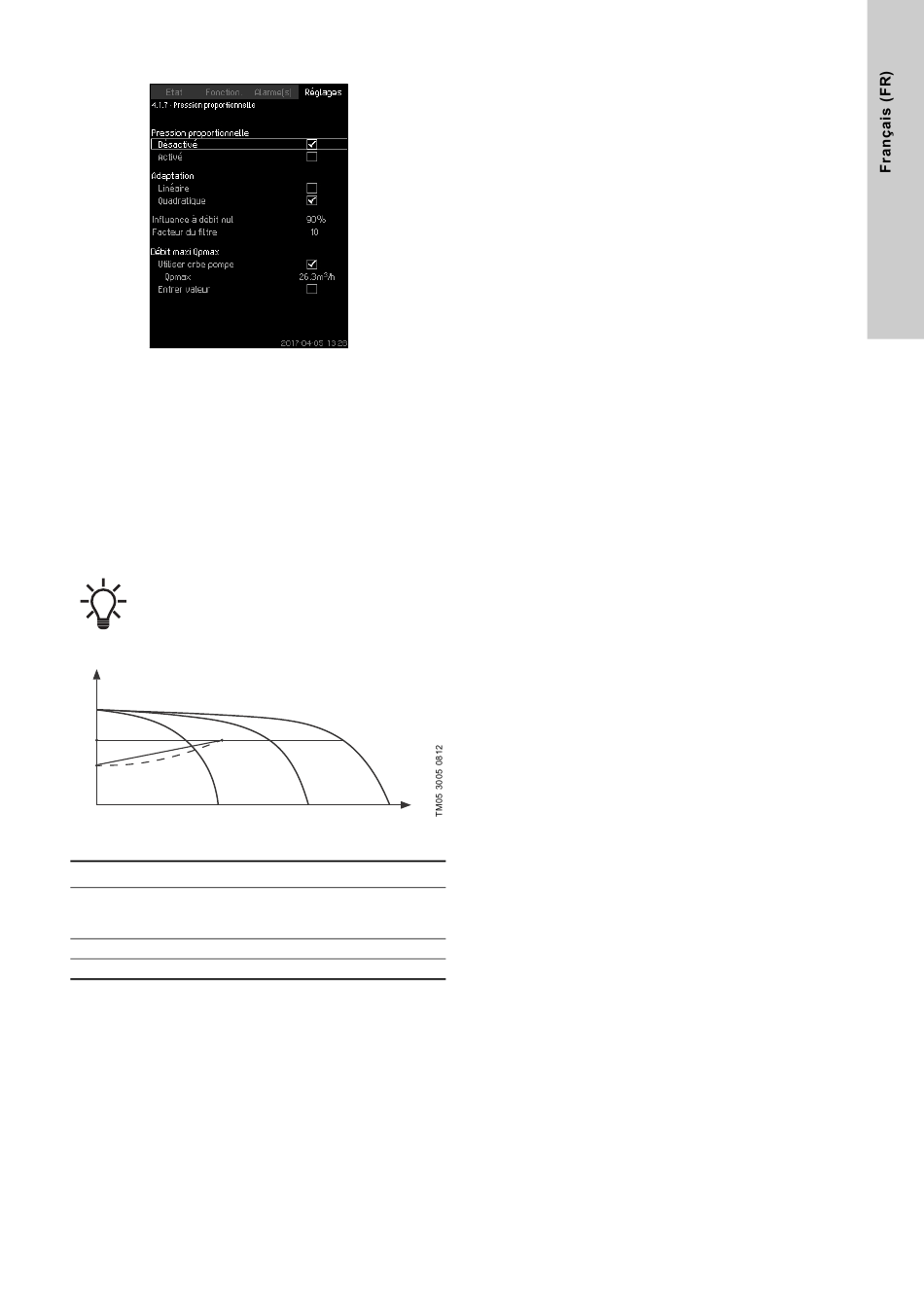

Fig. 47 Pression proportionnelle
Description
La fonction peut seulement être activée dans les groupes avec
régulation de la pression et adapte automatiquement le point de
consigne au débit réel pour compenser les pertes dynamiques
dépendant du débit. Étant donné que de nombreux groupes sont
conçus avec une capacité de débit supplémentaire, le débit maxi-
mum estimé (Qpmax) peut être saisi manuellement. Dans les
groupes avec des pompes CR, les courbes des pompes peuvent
être utilisées pour calculer le débit maximum pour le point de
consigne sélectionné. Régler un facteur de filtre pour empêcher
les fluctuations.
Si la fonction multicapteurs est activée, elle aura la
priorité sur la pression proportionnelle qui sera alors
annulée.
L'adaptation peut être linéaire ou carrée. Voir fig. 47.
H
C B
A
Fig. 48 Pression proportionnelle
Pos. Description
Pression pour un débit nul. Point de départ de la com-
A mande à pression proportionnelle (influence pour
débit nul = x % du point de consigne)
B Qpmax
C Point de consigne
La fonction sert à :
• compenser les pertes de charge
• réduire la consommation d'énergie
• augmenter le confort de l'utilisateur
Plage de réglage
• Sélection du mode de régulation
• Influence à débit nul
• Débit estimé
• Facteur du filtre.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Pression propor-
tionnelle.
1. Sélectionner : Activé.
2. Sélectionner :
• Adaptation
• Linéaire ou Quadratique.
3. Régler : Influence à débit nul.
4. Régler : Facteur du filtre.
5. Sélectionner : Utiliser crbe pompe ou Entrer valeur.
6. Régler "Qpmax" si vous sélectionnez "Entrer valeur".
Réglage par défaut
La fonction est désactivée.
