El voltaje y la frecuencia de funcionamiento están

indicados en la placa de datos de la bomba.

Asegúrese de que el motor es el adecuado para el

suministro eléctrico donde va a ser utilizado.

Aviso

Como medida de precaución, la bomba

debe estar conectada a un enchufe con

toma de tierra. La instalación perma-

nente debe estar provista de un inte-

rruptor de fallo de tierra (ELCB) con

una corriente de disparo < 30 mA.

Las bombas trifásicas deben conectarse a un

arrancador de motor externo con un disparador dife-

rencial y con un mínimo espacio de contacto de

3 mm. El ajuste de la corriente nominal del arranca-

dor del motor tiene que corresponder a los datos

eléctricos indicados en la placa de datos de la

bomba.

Si se conecta un interruptor de nivel a una bomba tri-

fásica, el arrancador de motor debe funcionar mag-

néticamente.

Las bombas monofásicas incorporan una pro-

tección contra sobrecarga térmica y no requieren

protección adicional del motor.

Aviso

Si el motor se sobrecarga, parará auto-

máticamente. Cuando se haya enfriado

a la temperatura normal, arrancará

automáticamente.

4.1 Comprobación del sentido de giro

(Solamente bombas trifásicas)

El sentido de giro debe comprobarse cada vez que

la bomba se conecte a una instalación nueva.

Comprobar el sentido de giro de la siguiente

manera:

1. Colocar la bomba de forma que pueda verse el

impulsor.

2. Arrancar la bomba por un corto período.

3. Observar la rotación del impulsor. El sentido de

giro correcto está indicado por una flecha en el

filtro de aspiración (en el sentido de las agujas

del reloj visto desde el fondo). Si el impulsor gira

en sentido erróneo, cambiar el sentido de giro

intercambiando dos fases en el motor.

Si la bomba está conectada a un sistema de tube-

rías, el sentido de giro puede comprobarse de la

siguiente manera:

1. Arrancar la bomba y comprobar la cantidad de

agua o la presión de descarga.

2. Parar la bomba e intercambiar dos fases en el

motor.

3. Arrancar la bomba y comprobar la cantidad de

agua o la presión de descarga.

4. Parar la bomba.

Comprobar los resultados tomados de los

puntos 1 y 3. La conexión que dé mayor cantidad de

agua o mayor presión es la del sentido de giro

correcto.

5. Instalación

Aviso

La instalación de la bomba debe reali-

zarla una persona especialmente cuali-

ficada.

Unilift AP35 y AP50: Hay que tener cui-

dado de asegurar que las personas no

puedan entrar en contacto con el

impulsor de la bomba.

Según la norma EN 60335-2-41/A2:2010,

el uso de este producto, equipado con

Nota

un cable de alimentación de 5 metros,

debe limitarse a entornos interiores.

5.1 Conexión

Para instalación permanente, se recomienda colocar

una unión, una válvula de no retorno y una válvula

de aislamiento en la tubería de descarga.

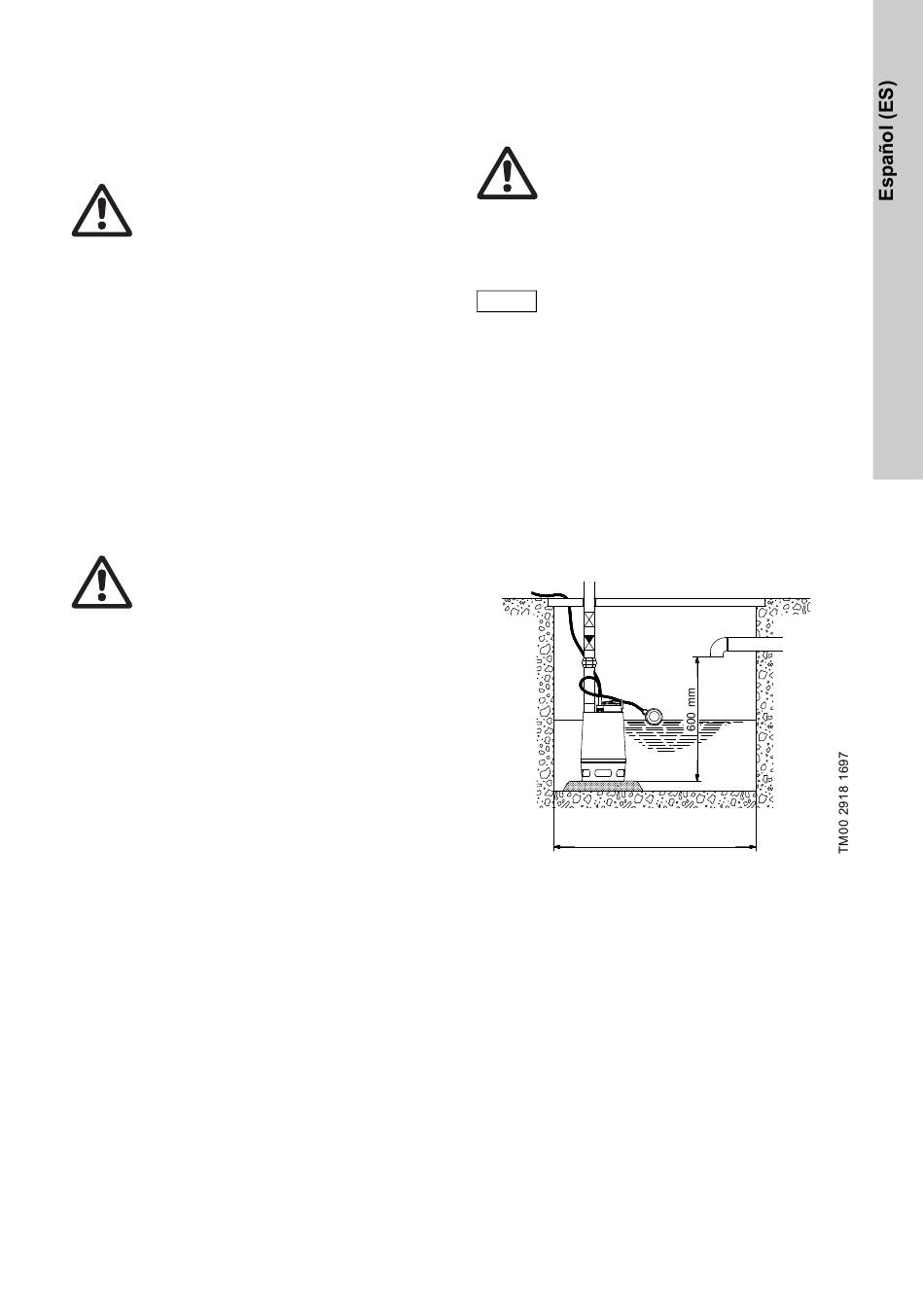

Si la bomba está instalada en un foso con una longi-

tud mínima de cable de 100 mm, ver fig. 6, las

dimensiones mínimas del foso tienen que ser como

muestra la fig. 2.

Además el foso debe estar dimensionado de

acuerdo a la relación entre el caudal de agua del

foso y la capacidad de la bomba.

‹

550 mm

Fig. 2

‹
