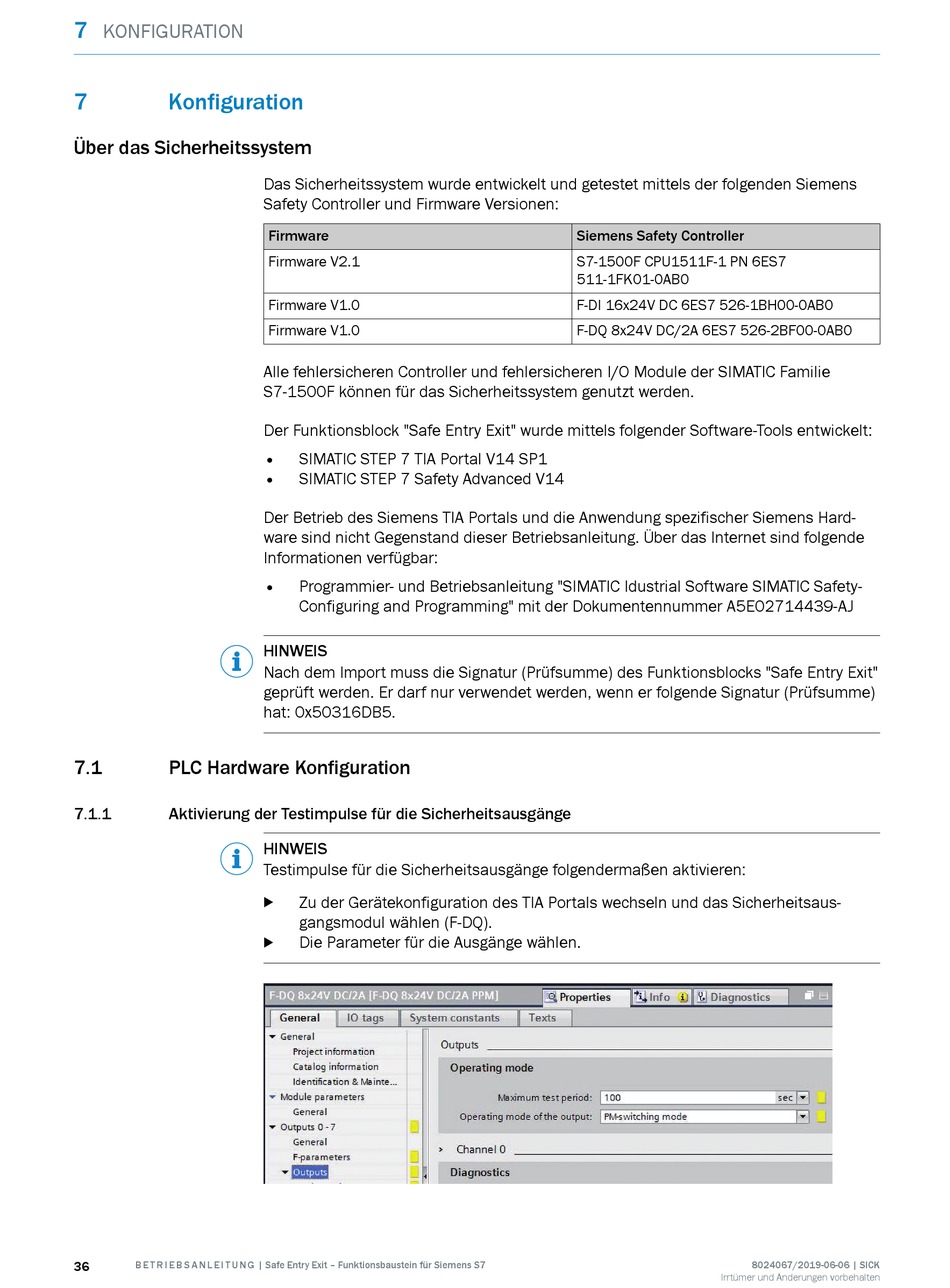

KONFIGURATION

7 Konfiguration
Über das Sicherheitssystem
7.1

PLC Hardware Konfiguration

7.1.1 Aktivierung der Testimpulse für die Sicherheitsausgänge
36 B E T R I E B S A N L E I T U N G | Safe Entry Exit – Funktionsbaustein für Siemens S7
Das Sicherheitssystem wurde entwickelt und getestet mittels der folgenden Siemens
Safety Controller und Firmware Versionen:
Firmware
Firmware V2.1
Firmware V1.0
Firmware V1.0
Alle fehlersicheren Controller und fehlersicheren I/O Module der SIMATIC Familie
S7-1500F können für das Sicherheitssystem genutzt werden.
Der Funktionsblock "Safe Entry Exit" wurde mittels folgender Software-Tools entwickelt:
• SIMATIC STEP 7 TIA Portal V14 SP1
• SIMATIC STEP 7 Safety Advanced V14
Der Betrieb des Siemens TIA Portals und die Anwendung spezifischer Siemens Hard‐
ware sind nicht Gegenstand dieser Betriebsanleitung. Über das Internet sind folgende
Informationen verfügbar:
•
Programmier- und Betriebsanleitung "SIMATIC Idustrial Software SIMATIC Safety-
Configuring and Programming" mit der Dokumentennummer A5E02714439-AJ
HINWEIS
Nach dem Import muss die Signatur (Prüfsumme) des Funktionsblocks "Safe Entry Exit"
geprüft werden. Er darf nur verwendet werden, wenn er folgende Signatur (Prüfsumme)
hat: 0x50316DB5.
HINWEIS
Testimpulse für die Sicherheitsausgänge folgendermaßen aktivieren:
Zu der Gerätekonfiguration des TIA Portals wechseln und das Sicherheitsaus‐
b
gangsmodul wählen (F-DQ).
Die Parameter für die Ausgänge wählen.
b
Siemens Safety Controller
S7-1500F CPU1511F-1 PN 6ES7
511-1FK01-0AB0
F-DI 16x24V DC 6ES7 526-1BH00-0AB0
F-DQ 8x24V DC/2A 6ES7 526-2BF00-0AB0
