5.2 Massenspektrometer-Modul an Prüfanlage
LDS3000(AQ)-MSM-Bedienungsanleitung-jiqa54de1-10-(1911)
montieren
Das Massenspektrometer-Modul kann in allen Lagen montiert werden.

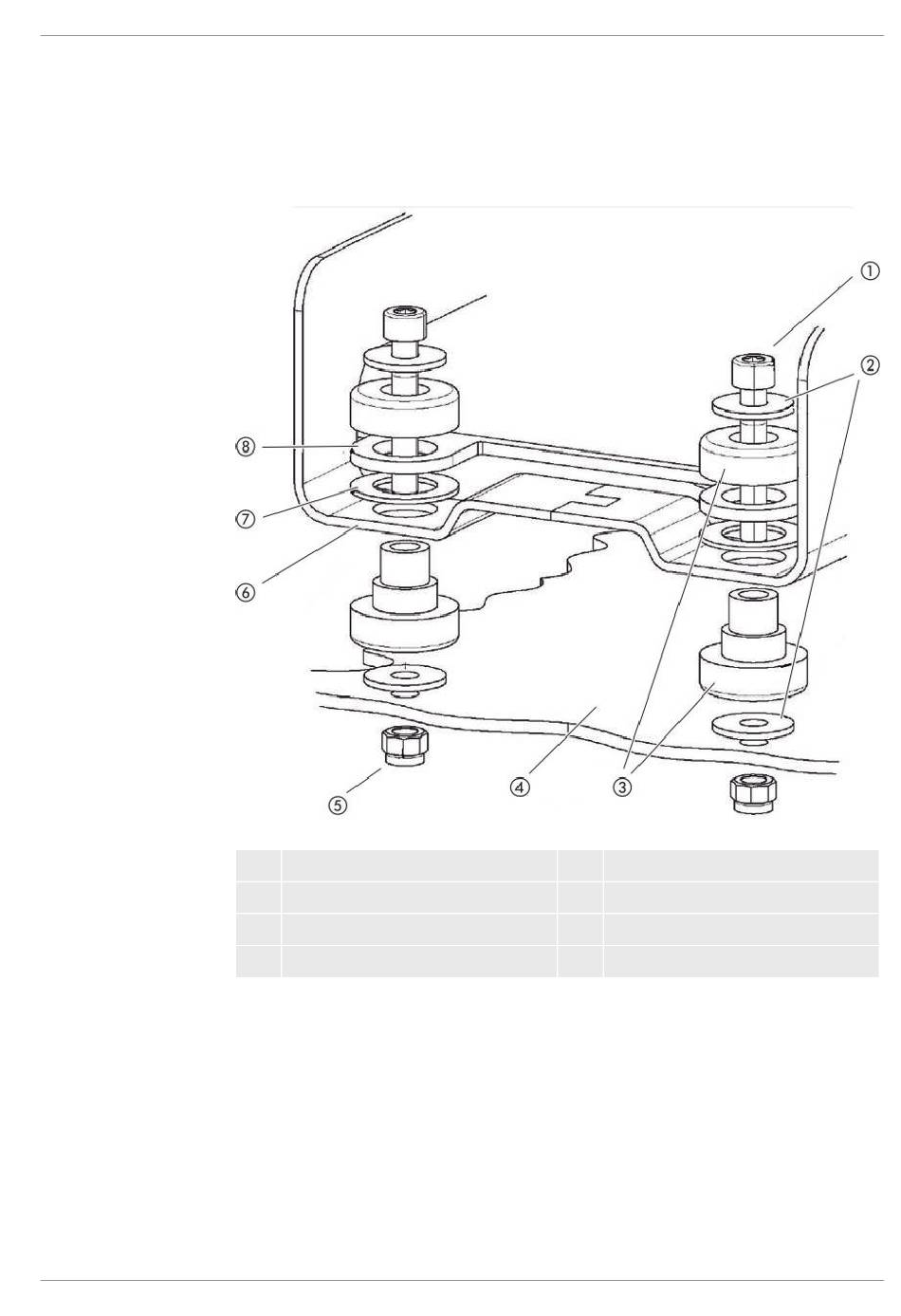

Abb. 9: Komponenten eines Befestigungselements
1 Innensechskantschraube M8 x 50
2 Unterlegscheibe
3 MO-Lager
4 Prüfanlage
Sie benötigen:
- Selbstsichernde Muttern M8
- Maulschlüssel SW13
- Innensechskantschlüssel SW6
- Löcher zur Montage in Prüfanlage
Montage LDS3000 | 5
5 Mutter M8 (selbstsichernd)
6 Grundrahmen
7 Federgummi
8 Führung MSB-Box
