Anschlussbeispiele
8.7.8

Feldplatten

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

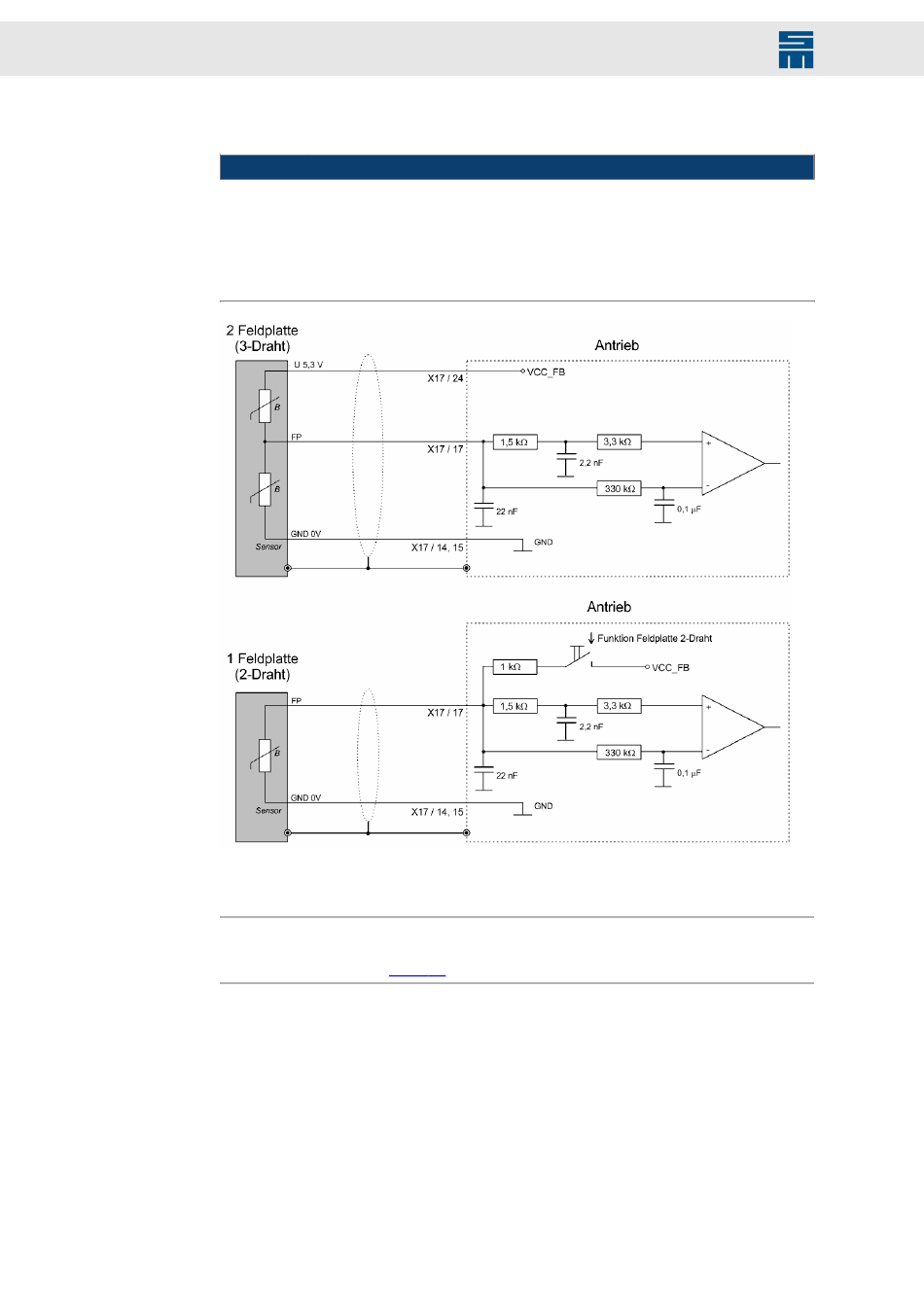

Abb. 38: Feldplatten − 2-Draht und 3-Draht
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Hinweis
Eine digitale Feldplatte (z. B. GMR-Sensor) wird an Stecker X15 (Pin 6) angeschlossen,
siehe Anschlussbeispiel
74
ACHTUNG
Seite 64.
