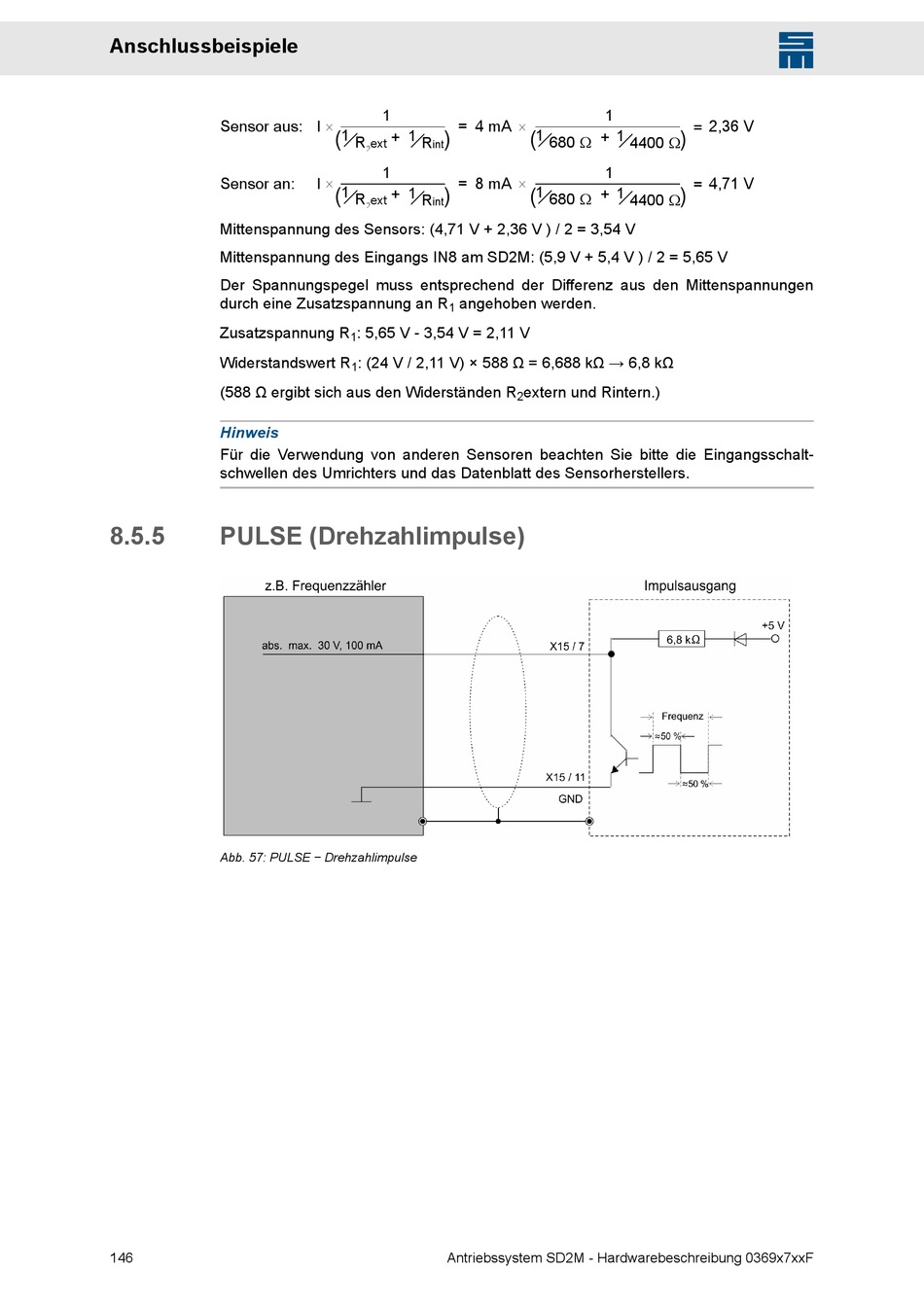

Pulse (Drehzahlimpulse) - SIEB & MEYER SD2M Hardware-Beschreibung

Anschlussbeispiele
Sensor aus:
Sensor an:
Mittenspannung des Sensors: (4,71 V + 2,36 V ) / 2 = 3,54 V
Mittenspannung des Eingangs IN8 am SD2M: (5,9 V + 5,4 V ) / 2 = 5,65 V
Der Spannungspegel muss entsprechend der Differenz aus den Mittenspannungen
durch eine Zusatzspannung an R
Zusatzspannung R
Widerstandswert R
(588 Ω ergibt sich aus den Widerständen R
Hinweis
Für die Verwendung von anderen Sensoren beachten Sie bitte die Eingangsschalt-
schwellen des Umrichters und das Datenblatt des Sensorherstellers.
8.5.5

PULSE (Drehzahlimpulse)

Abb. 57: PULSE − Drehzahlimpulse
146
1
I ´ = 4 mA ´
( (
1 R
1 R
+
ext
int
2
1
I ´ = 8 mA ´
( (
1 R
1 R
+
ext
int
2
angehoben werden.
1
: 5,65 V - 3,54 V = 2,11 V
1
: (24 V / 2,11 V) × 588 Ω = 6,688 kΩ → 6,8 kΩ
1
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
1
(
( 1 680 W
+ 1 4400 W
1
( (
1 680 W
+ 1 4400 W
extern und Rintern.)
2
= 2,36 V
= 4,71 V
