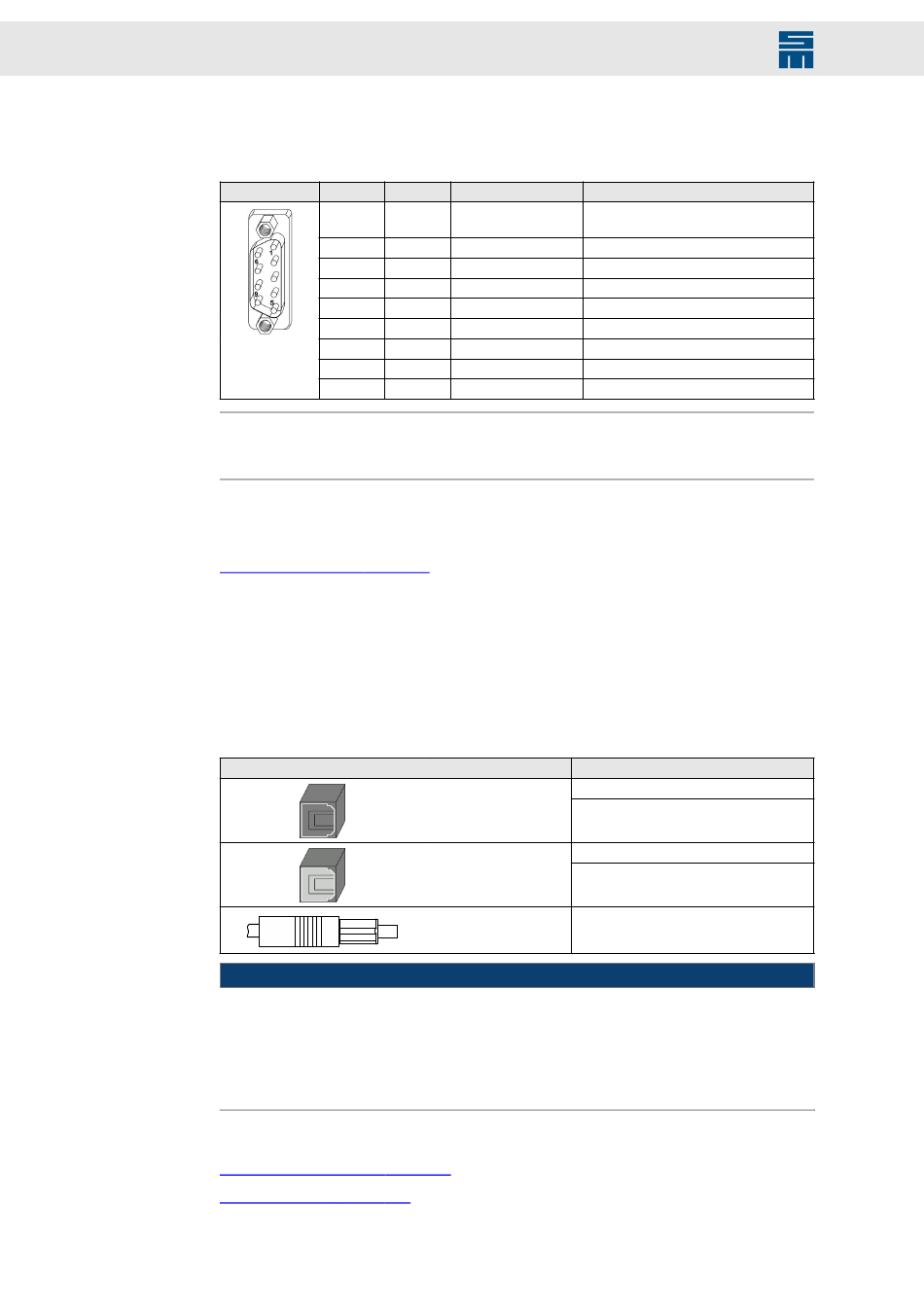

7.11 X19 – COM1/Bedienteil
9-poliger Submin-D-Stecker
X19
Hinweis
CAN-Bus: Da es sich hier um einen Multiport-Anschluss handelt, entspricht die Pinbele-
gung für den CAN-Bus nicht der CiA-Norm und muss entsprechend angepasst werden.
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
X19 – Busanbindung, Seite 80
7.12 X26/ X27 – SERVOLINK 4
SERVOLINK 4: optischer Eingang (X26) und optischer Ausgang (X27)
Die Lichtwellenleiteranschlüsse (LWL) für den SERVOLINK 4 befinden sich unten am
Gerät.
Gefahr von Kabelschäden
Wenn Sie das Lichtleiterkabel mit dem Steckverbinder zu ruckartig aus dem LWL-An-
schluss herausziehen, kann das Kabel beschädigt werden.
→ Halten Sie beim Herausziehen des Kabels aus dem Steckverbinder diesen fest
und ziehen Sie das Kabel vorsichtig heraus.
Verwandte Themen
X26/X27 – SERVOLINK, Seite 82
Anschlussprinzip, Seite 110
54
Pin E/A Name
1 A VCC
2 E RX
3 A TX
4 E/A CAN_L
5 E/A GND
6 E RX2
7 A TX2
8 E/A CAN_H
9 E/A GND
Anschluss
Eingänge (schwarz)
Ausgänge (grau oder
weiß)
Steckverbinder am Ka-
bel (TOSLINK F05)
ACHTUNG
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
Bedeutung
5,3 V (Versorgung für optionales Be-
dienteil, kurzschlussfest)
RS232-Schnittstelle 1
RS232-Schnittstelle 1
CAN_L
Masse
RS232-Schnittstelle 2
RS232-Schnittstelle 2
CAN_H
Masse
SIEB & MEYER-Artikelnummer
12540102
12540103
12540202
12540203
32022900
