5.8.2.1 Gerät 0362280AF

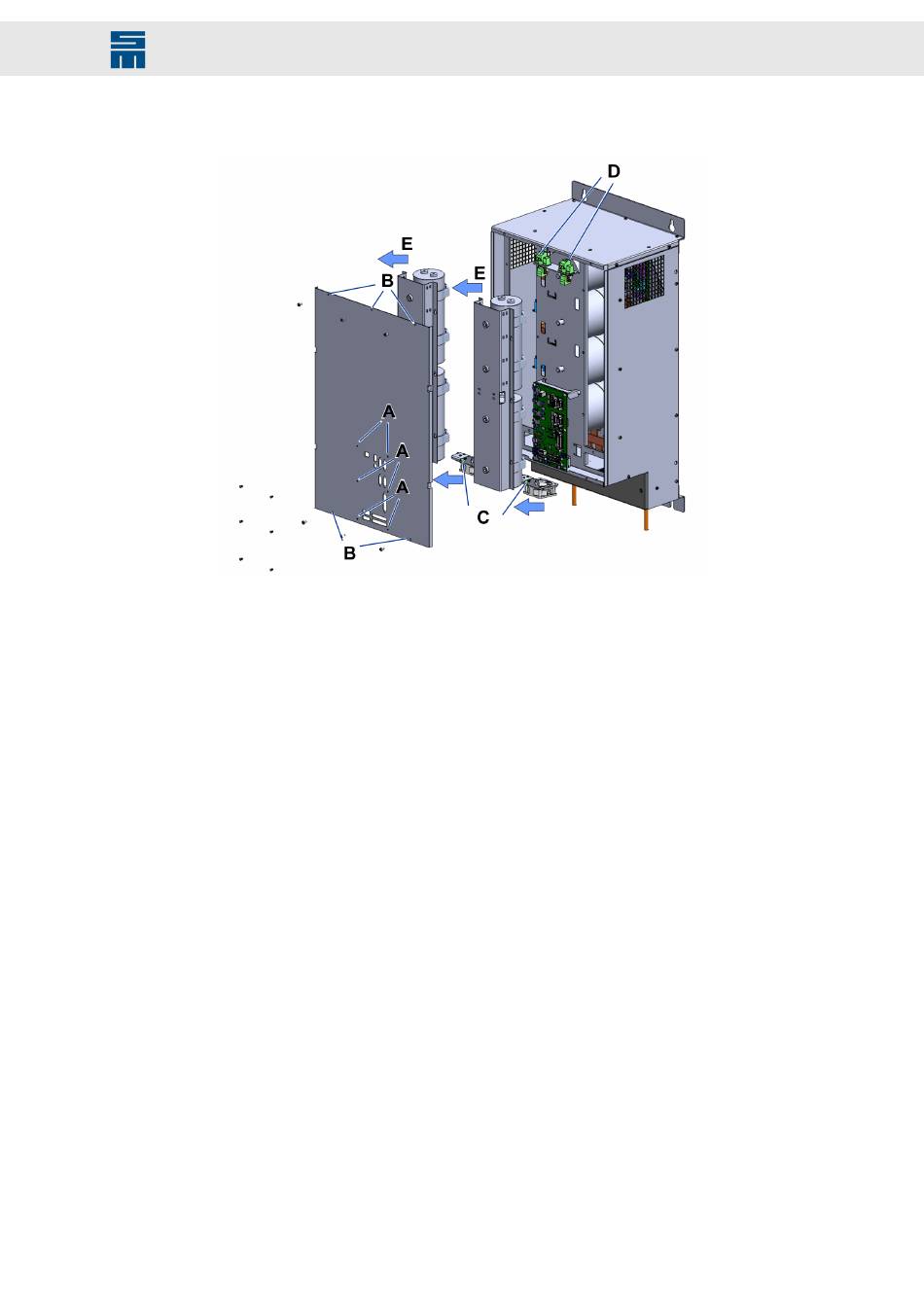

Abb. 10: Lüfteraustausch und Austausch der Kondensatoren-Einheit des 0362280AF
Lüfter austauschen
1. Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
2. Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
3. Ziehen Sie den Stecker aus der Buchse am Lüfter heraus [C].
4. Lösen Sie die Befestigungsschrauben am Lüfterblech.
Ziehen Sie den Lüfter an der Metalllasche nach vorne aus dem Gerät heraus [C].
5.
6. Setzen Sie den neuen Lüfter in umgekehrter Reihenfolge ein.
7. Wiederholen Sie den Vorgang für den zweiten Lüfter.
Kondensatoren-Einheit austauschen
1. Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
2. Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
3. Ziehen Sie den Stecker aus der Buchse heraus [D].
4. Lösen Sie die Befestigungsschrauben.
5. Heben Sie die Kondensatoren-Einheit leicht an und ziehen Sie die Box nach vorne
aus dem Gerät heraus [E].
6. Setzen Sie die neue Kondensatoren-Einheit in umgekehrter Reihenfolge ein.
7. Wiederholen Sie den Vorgang für die zweite Kondensatoren-Einheit.
