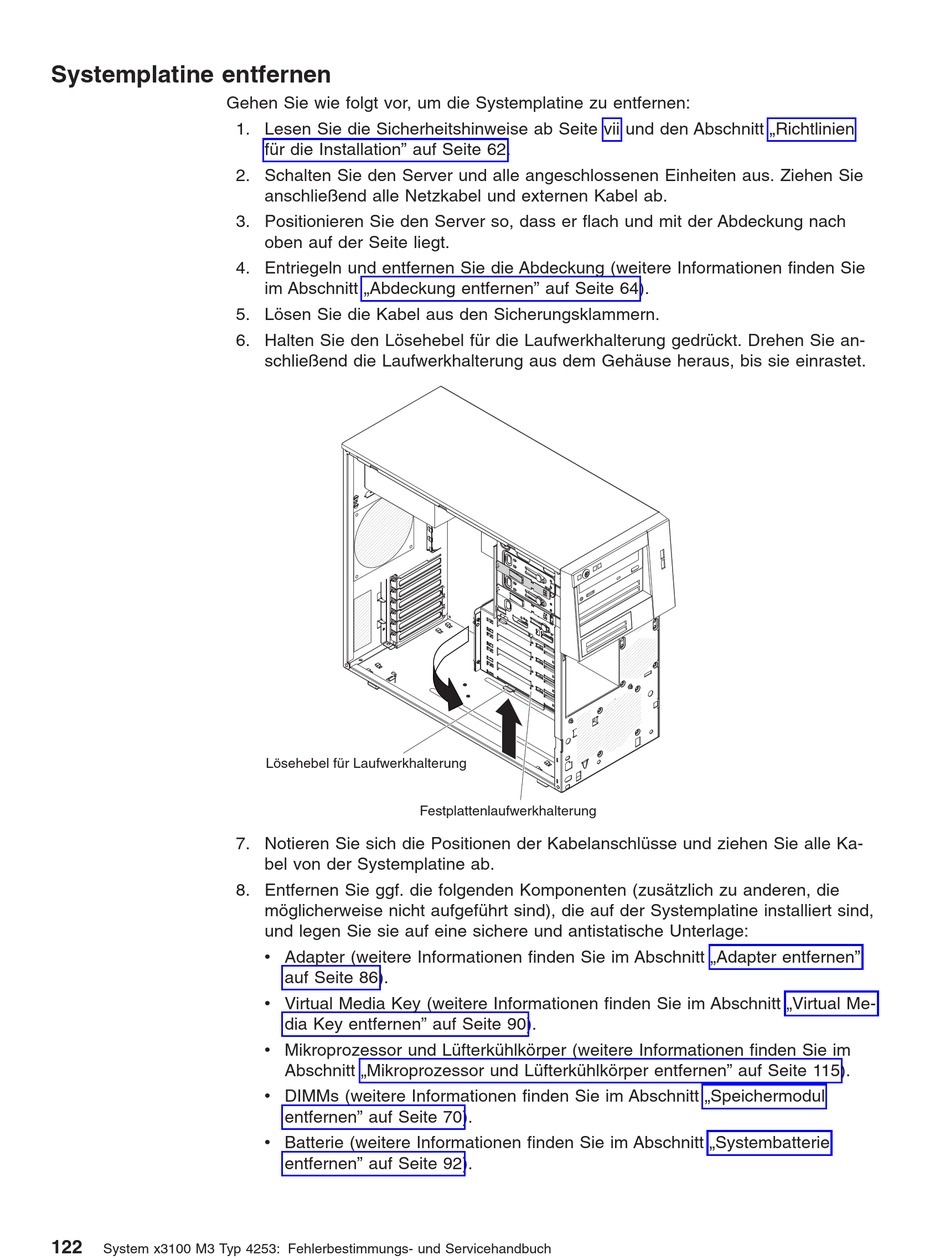

Systemplatine entfernen

Gehen Sie wie folgt vor, um die Systemplatine zu entfernen:
122
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt „Richtlinien
für die Installation" auf Seite 62.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Positionieren Sie den Server so, dass er flach und mit der Abdeckung nach
oben auf der Seite liegt.
4. Entriegeln und entfernen Sie die Abdeckung (weitere Informationen finden Sie
im Abschnitt „Abdeckung entfernen" auf Seite 64).
5. Lösen Sie die Kabel aus den Sicherungsklammern.
6. Halten Sie den Lösehebel für die Laufwerkhalterung gedrückt. Drehen Sie an-
schließend die Laufwerkhalterung aus dem Gehäuse heraus, bis sie einrastet.
Lösehebel für Laufwerkhalterung
7. Notieren Sie sich die Positionen der Kabelanschlüsse und ziehen Sie alle Ka-
bel von der Systemplatine ab.
8. Entfernen Sie ggf. die folgenden Komponenten (zusätzlich zu anderen, die
möglicherweise nicht aufgeführt sind), die auf der Systemplatine installiert sind,
und legen Sie sie auf eine sichere und antistatische Unterlage:
v Adapter (weitere Informationen finden Sie im Abschnitt „Adapter entfernen"
auf Seite 86).
v Virtual Media Key (weitere Informationen finden Sie im Abschnitt „Virtual Me-
dia Key entfernen" auf Seite 90).
v Mikroprozessor und Lüfterkühlkörper (weitere Informationen finden Sie im
Abschnitt „Mikroprozessor und Lüfterkühlkörper entfernen" auf Seite 115).
v DIMMs (weitere Informationen finden Sie im Abschnitt „Speichermodul
entfernen" auf Seite 70).
v Batterie (weitere Informationen finden Sie im Abschnitt „Systembatterie
entfernen" auf Seite 92).
Festplattenlaufwerkhalterung
